Détails sur le produit:
|
| Type de soudure: | bout soudé | Type convenable: | COUDE, PIÈCE EN T, RÉDUCTEUR, PAC |
|---|---|---|---|
| Revêtement: | L'HUILE ANTIROUILLE, PEINTURE NOIRE, A GALVANISÉ | taille: | 1/2 » - 80" |
| Matériel: | Acier au carbone, acier inoxydable | Épaisseur: | SCH10, SCH20, DST, SCH40, SCH80, SCH160, XXS |
| Préparation de surface: | Sans couture, soudé | Norme: | ASME B16.9/B16.28 |
| Surligner: | Le bout d'ASME B16.9 a soudé des garnitures de tuyau,le bout de coude de wpb a soudé des garnitures de tuyau,coude soudé bout à bout de l'asme b16.28 |
||
Le bout d'ASME B16.9 B16.28 a soudé le chapeau de réducteur de pièce en t de coude des garnitures de tuyau A234WPB
ASME B16.9 couvre des dimensions hors-tout, des tolérances, des estimations, l'essai, et des inscriptions pour les garnitures buttwelding faites à l'usine travaillées d'acier de carbone et allié de NPS 1/2 à 48 (DN 15 jusqu'en 1200). Il couvre des garnitures de n'importe quelle épaisseur de paroi productible. Cette norme ne couvre pas les garnitures buttwelding anticorrosion de basse pression. Voir le MSS SP-43, garnitures travaillées de Bout-soudure d'acier inoxydable.
Des coudes courts et les retours de rayon, qui ont été précédemment inclus dans ASME B16.28-1994, sont inclus dans cette norme.
B16.9 doit être employé en même temps que l'équipement décrit dans d'autres volumes de la série d'ASME B16 de normes aussi bien qu'avec d'autres normes d'ASME, telles que le code de récipient à chaudière et à pression et le B31 sifflant des codes.
Type convenable :

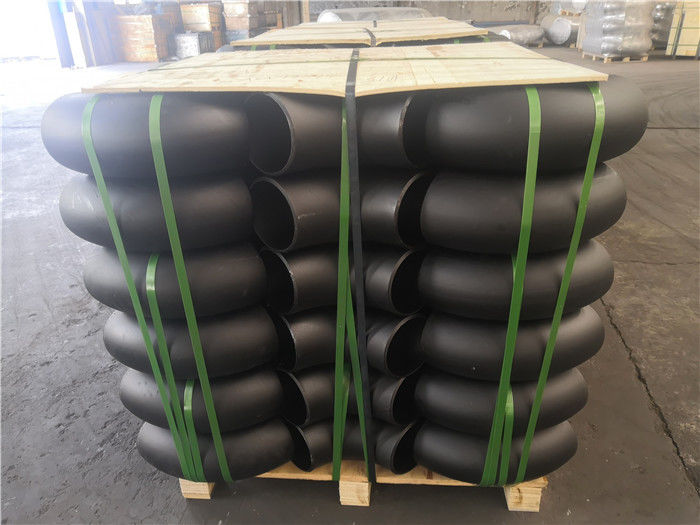

SR de la LR de coude (long raidus) (rayon court) 45/60/90/180DEG ; 3D/5D courbure 45DEG/90DEG ;

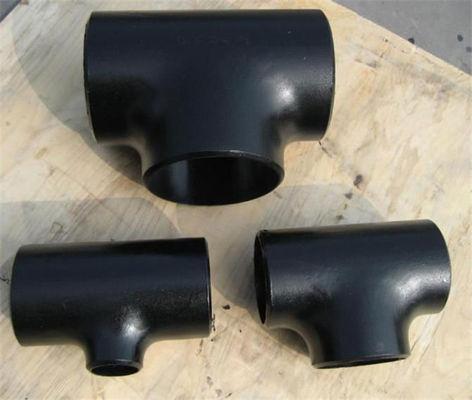

Pièce en t, pièce en t égale, réduisant la pièce en t, croix, selle

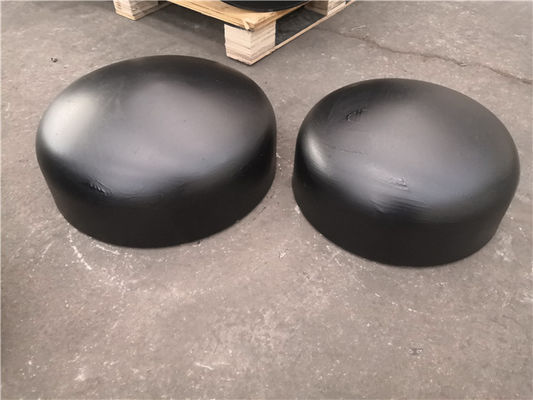

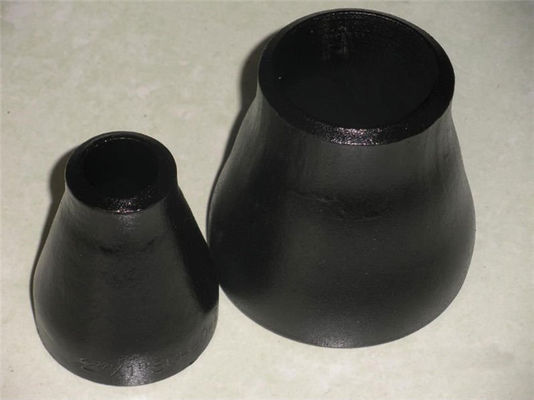

Réducteur concentrique de réducteur, réducteur excentrique, chapeau d'embout de tuyau
Matériel :
acier au carbone ASTM A234 WPB, WP9, ASTM A420 gr. WPL6, ASTM A105, ASTM A694 F42-F70
acier inoxydable ASTM A403 WP304/304L ; WP316/316L ; WP321 ; DIN1.4301 ; DIN1.4306 ; DIN1.4401 ; DIN 1,4404
| NPS | O.D. D |
90° Long rad Centre à finir |
45° Long rad Centre à finir B |
90° 3D Centre à finir |
45° 3D Centre à finir B |
| 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
