Détails sur le produit:
|
Méthode de produit: | Forgé | Matériel: | Acier au carbone et acier inoxydable |
---|---|---|---|
Taille: | 1/2 » - 60" | Pression: | 125lbs, 150lbs, 300lbs, 400lbs, 600lbs, 900lbs, 1500lbs et 2500lbs |
Type de bride: | La soudure du cou, glissent sur, jont sans visibilité, de prise de soudure, de recouvrement et bride | Revêtement: | Peinture noire, peinture jaune, galvanisée galvanisée à chaud et froide et huile |
Surface: | VISAGE AUGMENTÉ, VISAGE PLAT ET JOINT D'ANNEAU | Type fileté: | TNP, BSP |
Épaisseur: | DST, SCH10, SCH20, SCH30, SCH40, XS, SCH80, SCH100, SCH120, SCH160 | ||
Surligner: | 2500 brides de tuyau de soudure de prise,Glissement sur des brides de la classe 1500,Lap Joint Class 600 bride |

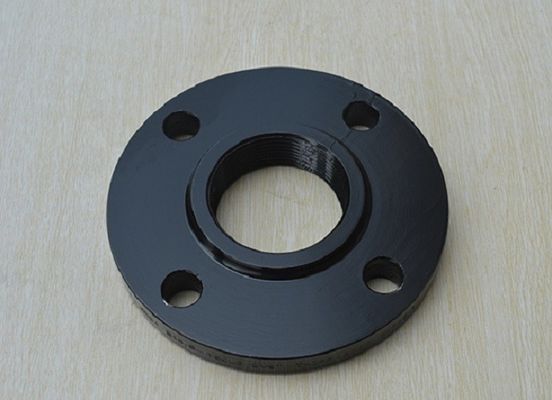

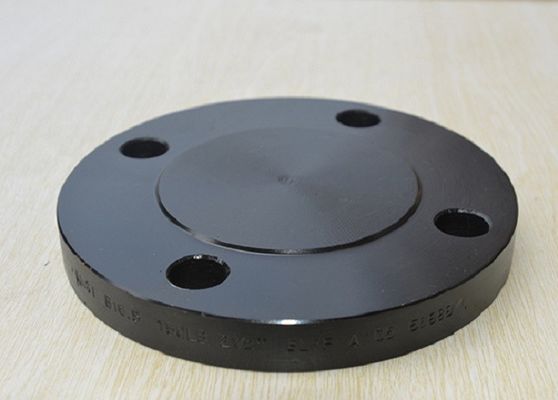

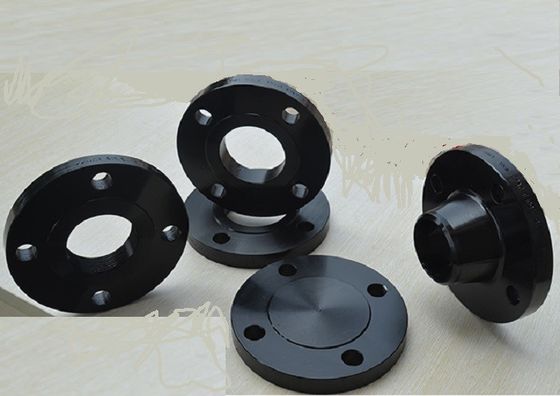

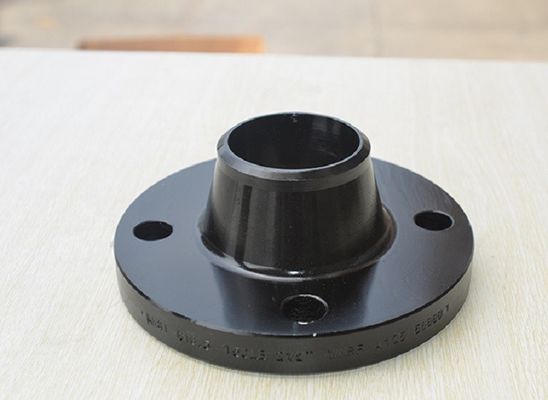

BRIDE FORGÉE ASME B16.5 &ASME B16.47
La classe 150#, 300#, 600#, 900#, 1500#, d'ASME B16.5 &ASME B16.47 le cou 2500# de soudure, glissent sur, aveugle, prise soudant, jont de recouvrement
Matériel : Acier au carbone et acier inoxydable
Méthode de produit : Forgé
Type de bride : La soudure du cou, glissent sur, jont sans visibilité, de prise de soudure, de recouvrement et bride filetée
Pression : 125lbs, 150lbs, 300lbs, 400lbs, 600lbs, 900lbs, 1500lbs et 2500lbs
Classe de grandeur : 1/2 » - 60"
Épaisseur : DST, SCH10, SCH20, SCH30, SCH40, XS, SCH80, SCH100, SCH120, SCH160
Surface : Visage augmenté et visage plat, Ring Joint
Fileté : TNP et BSP
Inscription : No. matériel de la chaleur d'épaisseur de la taille RXX de pression de XF ASME B16.5/ASME B16.47.
Revêtement : Peinture noire, peinture jaune, galvanisée galvanisée à chaud et froide et huile
Certificats : OIN 9001, LE PED, AD2000 W0
Diamètre nominal | Diamètre extérieur (OD) |
Min. Thickness (t) |
Diamètre de rf. (r) |
No. de trous de boulon | Diamètre des trous | Cercle des boulons (Puisque) |
Identification AINSI ennuyée (SB) |
Identification de trou de WN (WB) |
Dia. Hub Base (HB) |
Diamètre de dessus de hub (HT) |
AINSI LTH (SL) |
WN LTH (Plan horizontal) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 3,50 | 0,38 | 1,38 | 4 | 0,62 | 2,38 | 0,88 | 0,62 | 1,19 | 0,84 | 0,56 | 1,81 |
3⁄4 | 3,88 | 0,44 | 1,69 | 4 | 0,62 | 2,75 | 1,09 | 0,82 | 1,50 | 1,05 | 0,56 | 2,00 |
1 | 4,25 | 0,50 | 2,00 | 4 | 0,62 | 3,12 | 1,36 | 1,05 | 1,94 | 1,32 | 0,62 | 2,12 |
11⁄4 | 4,62 | 0,56 | 2,50 | 4 | 0,62 | 3,50 | 1,70 | 1,38 | 2,31 | 1,66 | 0,75 | 2,19 |
11⁄2 | 5,00 | 0,62 | 2,88 | 4 | 0,62 | 3,88 | 1,95 | 1,61 | 2,56 | 1,90 | 0,81 | 2,38 |
2 | 6,00 | 0,69 | 3,62 | 4 | 0,75 | 4,75 | 2,44 | 2,07 | 3,06 | 2,38 | 0,94 | 2,44 |
21⁄2 | 7,00 | 0,81 | 4,12 | 4 | 0,75 | 5,50 | 2,94 | 2,47 | 3,56 | 2,88 | 1,06 | 2,69 |
3 | 7,50 | 0,88 | 5,00 | 4 | 0,75 | 6,00 | 3,57 | 3,07 | 4,25 | 3,50 | 1,12 | 2,69 |
31⁄2 | 8,50 | 0,88 | 5,50 | 8 | 0,75 | 7,00 | 4,07 | 3,55 | 4,81 | 4,00 | 1,19 | 2,75 |
4 | 9,00 | 0,88 | 6,19 | 8 | 0,75 | 7,50 | 4,57 | 4,03 | 5,31 | 4,50 | 1,25 | 2,94 |
5 | 10,00 | 0,88 | 7,31 | 8 | 0,88 | 8,50 | 5,66 | 5,05 | 6,44 | 5,56 | 1,38 | 3,44 |
6 | 11,00 | 0,94 | 8,50 | 8 | 0,88 | 9,50 | 6,72 | 6,07 | 7,56 | 6,63 | 1,50 | 3,44 |
8 | 13,50 | 1,06 | 10,62 | 8 | 0,88 | 11,75 | 8,72 | 7,98 | 9,69 | 8,63 | 1,69 | 3,94 |
10 | 16,00 | 1,12 | 12,75 | 12 | 1,00 | 14,25 | 10,88 | 10,02 | 12,00 | 10,75 | 1,88 | 3,94 |
12 | 19,00 | 1,19 | 15,00 | 12 | 1,00 | 17,00 | 12,88 | 12,00 | 14,38 | 12,75 | 2,12 | 4,44 |
14 | 21,00 | 1,31 | 16,25 | 12 | 1,12 | 18,75 | 14,14 | 13,25 | 15,75 | 14,00 | 2,19 | 4,94 |
16 | 23,50 | 1,38 | 18,50 | 16 | 1,12 | 21,25 | 16,16 | 15,25 | 18,00 | 16,00 | 2,44 | 4,94 |
18 | 25,00 | 1,50 | 21,00 | 16 | 1,25 | 22,75 | 18,18 | 17,25 | 19,88 | 18,00 | 2,62 | 5,44 |
20 | 27,50 | 1,62 | 23,00 | 20 | 1,25 | 25,00 | 20,20 | 19,25 | 22,00 | 20,00 | 2,81 | 5,62 |
22 | 29,50 | 1,75 | 25,25 | 20 | 1,38 | 27,25 | 22,22 | 21,25 | 24,25 | 22,00 | 3,07 | 5,82 |
24 | 32,00 | 1,81 | 27,25 | 20 | 1,38 | 29,50 | 24,25 | 23,25 | 26,12 | 24,00 | 3,19 | 5,94 |
LES DIMENSIONS SONT EN POUCES
Diamètre 1/8" de trou de boulon plus grand que le diamètre de boulon
Diamètre nominal | Diamètre extérieur (OD) |
Min. Thickness (t) |
Diamètre de rf. (r) |
No. de trous de boulon | Diamètre des trous | Cercle des boulons (Puisque) |
Identification AINSI ennuyée (SB) |
Identification de trou de WN (WB) |
Dia. Hub Base (HB) |
Dia. Hub Top (HT) |
AINSI LTH (SL) |
WN LTH (Plan horizontal) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 3,75 | 0,50 | 1,38 | 4 | 0,63 | 2,62 | 0,88 | 0,62 | 1,50 | 0,84 | 0,81 | 2,00 |
3⁄4 | 4,62 | 0,56 | 1,69 | 4 | 0,75 | 3,25 | 1,09 | 0,82 | 1,88 | 1,05 | 0,94 | 2,19 |
1 | 4,88 | 0,62 | 2,00 | 4 | 0,75 | 3,50 | 1,36 | 1,05 | 2,12 | 1,32 | 1,00 | 2,38 |
11⁄4 | 5,25 | 0,69 | 2,50 | 4 | 0,75 | 3,88 | 1,70 | 1,38 | 2,50 | 1,66 | 1,00 | 2,50 |
11⁄2 | 6,12 | 0,75 | 2,88 | 4 | 0,88 | 4,50 | 1,95 | 1,61 | 2,75 | 1,90 | 1,13 | 2,63 |
2 | 6,50 | 0,81 | 3,62 | 8 | 0,75 | 5,00 | 2,44 | 2,07 | 3,31 | 2,38 | 1,25 | 2,69 |
21⁄2 | 7,50 | 0,94 | 4,12 | 8 | 0,88 | 5,88 | 2,94 | 2,47 | 3,94 | 2,88 | 1,44 | 2,94 |
3 | 8,25 | 1,06 | 5,00 | 8 | 0,88 | 6,62 | 3,57 | 3,07 | 4,62 | 3,50 | 1,63 | 3,06 |
31⁄2 | 9,00 | 1,12 | 5,50 | 8 | 0,88 | 7,25 | 4,07 | 3,55 | 5,25 | 4,00 | 1,69 | 3,13 |
4 | 10,00 | 1,19 | 6,19 | 8 | 0,88 | 7,88 | 4,57 | 4,03 | 5,75 | 4,50 | 1,82 | 3,32 |
5 | 11,00 | 1,31 | 7,31 | 8 | 0,88 | 9,25 | 5,66 | 5,05 | 7,00 | 5,56 | 1,94 | 3,82 |
6 | 12,50 | 1,38 | 8,50 | 12 | 0,88 | 10,62 | 6,72 | 6,07 | 8,12 | 6,63 | 2,00 | 3,82 |
8 | 15,00 | 1,56 | 10,62 | 12 | 1,00 | 13,00 | 8,72 | 7,98 | 10,25 | 8,63 | 2,38 | 4,32 |
10 | 17,50 | 1,81 | 12,75 | 16 | 1,12 | 15,25 | 10,88 | 10,02 | 12,62 | 10,75 | 2,56 | 4,56 |
12 | 20,50 | 1,94 | 15,00 | 16 | 1,25 | 17,75 | 12,88 | 12,00 | 14,75 | 12,75 | 2,82 | 5,06 |
14 | 23,00 | 2,06 | 16,25 | 20 | 1,25 | 20,25 | 14,14 | 13,25 | 16,75 | 14,00 | 2,94 | 5,56 |
16 | 25,50 | 2,19 | 18,50 | 20 | 1,38 | 22,50 | 16,16 | 15,25 | 19,00 | 16,00 | 3,19 | 5,69 |
18 | 28,00 | 2,31 | 21,00 | 24 | 1,38 | 24,75 | 18,18 | 17,25 | 21,00 | 18,00 | 3,44 | 6,19 |
20 | 30,50 | 2,44 | 23,12 | 24 | 1,38 | 27,00 | 20,20 | 19,25 | 23,12 | 20,00 | 3,69 | 6,32 |
22 | 33,00 | 2,57 | 25,25 | 24 | 1,63 | 29,25 | 22,22 | 21,25 | 25,25 | 22,00 | 3,93 | 6,43 |
24 | 36,00 | 2,69 | 27,62 | 24 | 1,63 | 32,00 | 24,25 | 23,25 | 27,62 | 24,00 | 4,13 | 6,56 |
* pour le type 21 de brides le diamètre extérieur de hub correspond approximativement au diamètre extérieur de tuyau.
Note : L'estimation de p/t d'ASME B16.5 s'appliquer seulement pour le type de bride 05, 11, 12, 13 et 21 ayant des diamètres nominaux jusqu'à DN 600. L'estimation de p/t de toutes autres brides sera convenue entre le fabricant et l'acheteur.
Diamètre nominal | Diamètre extérieur (OD) |
Min. Thickness (t) |
Diamètre de rf. (r) |
No. de trous de boulon | Diamètre des trous | Cercle des boulons (Puisque) |
Identification AINSI ennuyée (SB) |
Dia. Hub Base (HB) |
Dia. Hub Top (HT) |
AINSI LTH (SL) |
WN LTH (Plan horizontal) |
* identification de trou de WN (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 3,75 | 0,56 | 1,38 | 4 | 0,63 | 2,62 | 0,88 | 1,5 | 0,84 | 0,88 | 2,06 | * |
3⁄4 | 4,62 | 0,62 | 1,69 | 4 | 0,75 | 3,25 | 1,09 | 1,88 | 1,05 | 1,00 | 2,25 | * |
1 | 4,88 | 0,69 | 2,00 | 4 | 0,75 | 3,50 | 1,36 | 2,12 | 1,32 | 1,06 | 2,44 | * |
11⁄4 | 5,25 | 0,81 | 2,50 | 4 | 0,75 | 3,88 | 1,70 | 2,50 | 1,66 | 1,12 | 2,62 | * |
11⁄2 | 6,12 | 0,88 | 2,88 | 4 | 0,88 | 4,50 | 1,95 | 2,75 | 1,90 | 1,25 | 2,75 | * |
2 | 6,50 | 1,00 | 3,62 | 8 | 0,75 | 5,00 | 2,44 | 3,31 | 2,38 | 1,44 | 2,88 | * |
21⁄2 | 7,50 | 1,12 | 4,12 | 8 | 0,88 | 5,88 | 2,94 | 3,94 | 2,88 | 1,62 | 3,12 | * |
3 | 8,25 | 1,25 | 5,00 | 8 | 0,88 | 6,62 | 3,57 | 4,62 | 3,50 | 1,81 | 3,25 | * |
31⁄2 | 9,00 | 1,38 | 5,50 | 8 | 1,00 | 7,25 | 4,07 | 5,25 | 4,00 | 1,94 | 3,38 | * |
4 | 10,00 | 1,38 | 6,19 | 8 | 1,00 | 7,88 | 4,57 | 5,75 | 4,50 | 2,00 | 3,50 | * |
5 | 11,00 | 1,50 | 7,31 | 8 | 1,00 | 9,25 | 5,66 | 7,00 | 5,56 | 2,12 | 4,00 | * |
6 | 12,50 | 1,62 | 8,50 | 12 | 1,00 | 10,62 | 6,72 | 8,12 | 6,63 | 2,25 | 4,06 | * |
8 | 15,00 | 1,88 | 10,62 | 12 | 1,12 | 13,00 | 8,72 | 10,25 | 8,63 | 2,69 | 4,62 | * |
10 | 17,50 | 2,12 | 12,75 | 16 | 1,25 | 15,25 | 10,88 | 12,62 | 10,75 | 2,88 | 4,88 | * |
12 | 20,50 | 2,25 | 15,00 | 16 | 1,38 | 17,75 | 12,88 | 14,75 | 12,75 | 3,12 | 5,38 | * |
14 | 23,00 | 2,38 | 16,25 | 20 | 1,38 | 20,25 | 14,14 | 16,75 | 14,00 | 3,31 | 5,88 | * |
16 | 25,50 | 2,50 | 18,50 | 20 | 1,50 | 22,50 | 16,16 | 19,00 | 16,00 | 3,69 | 6,00 | * |
18 | 28,00 | 2,62 | 21,00 | 24 | 1,50 | 24,75 | 18,18 | 21,00 | 18,00 | 3,88 | 6,50 | * |
20 | 30,50 | 2,75 | 23,12 | 24 | 1,62 | 27,00 | 20,20 | 23,12 | 20,00 | 4,00 | 6,62 | * |
22 | 33,00 | 2,88 | 25,25 | 24 | 1,75 | 29,25 | 22,22 | 25,25 | 22,00 | 4,25 | 6,75 | * |
24 | 36,00 | 3,00 | 27,25 | 24 | 1,88 | 32,00 | 24,25 | 27,62 | 24,00 | 4,50 | 6,88 | * |
Diamètre 1/8" de trou de boulon plus grand que le diamètre de boulon
Diamètre nominal | Diamètre extérieur (OD) |
Min. Thickness (t) |
Diamètre de rf. (r) |
No. de trous de boulon | Diamètre des trous | Cercle des boulons (Puisque) |
Identification AINSI ennuyée (SB) |
Dia. Hub Base (HB) |
Dia. Hub Top (HT) |
AINSI LTH (SL) |
WN LTH (Plan horizontal) |
* identification de trou de WN (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 3,75 | 0,56 | 1,38 | 4 | 0,63 | 2,62 | 0,88 | 1,50 | 0,84 | 0,88 | 2,06 | * |
3⁄4 | 4,62 | 0,62 | 1,69 | 4 | 0,75 | 3,25 | 1,09 | 1,88 | 1,05 | 1,00 | 2,25 | * |
1 | 4,88 | 0,69 | 2,00 | 4 | 0,75 | 3,50 | 1,36 | 2,12 | 1,32 | 1,06 | 2,44 | * |
11⁄4 | 5,25 | 0,81 | 2,50 | 4 | 0,75 | 3,88 | 1,70 | 2,50 | 1,66 | 1,12 | 2,62 | * |
11⁄2 | 6,12 | 0,88 | 2,88 | 4 | 0,88 | 4,50 | 1,95 | 2,75 | 1,90 | 1,25 | 2,75 | * |
2 | 6,50 | 1,00 | 3,62 | 8 | 0,75 | 5,00 | 2,44 | 3,31 | 2,38 | 1,44 | 2,88 | * |
21⁄2 | 7,50 | 1,12 | 4,12 | 8 | 0,88 | 5,88 | 2,94 | 3,94 | 2,88 | 1,62 | 3,12 | * |
3 | 8,25 | 1,25 | 5,00 | 8 | 0,88 | 6,62 | 3,57 | 4,62 | 3,50 | 1,81 | 3,25 | * |
31⁄2 | 9,00 | 1,38 | 5,50 | 8 | 1,00 | 7,25 | 4,07 | 5,25 | 4,00 | 1,94 | 3,38 | * |
4 | 10,75 | 1,50 | 6,19 | 8 | 1,00 | 8,50 | 4,57 | 6,00 | 4,50 | 2,12 | 4,00 | * |
5 | 13,00 | 1,75 | 7,31 | 8 | 1,12 | 10,50 | 5,66 | 7,44 | 5,56 | 2,38 | 4,50 | * |
6 | 14,00 | 1,88 | 8,50 | 12 | 1,12 | 11,50 | 6,72 | 8,75 | 6,63 | 2,62 | 4,62 | * |
8 | 16,50 | 2,19 | 10,62 | 12 | 1,25 | 13,75 | 8,72 | 10,75 | 8,63 | 3,00 | 5,25 | * |
10 | 20,00 | 2,50 | 12,75 | 16 | 1,38 | 17,00 | 10,88 | 13,50 | 10,75 | 3,38 | 6,00 | * |
12 | 22,00 | 2,62 | 15,00 | 20 | 1,38 | 19,25 | 12,88 | 15,75 | 12,75 | 3,62 | 6,12 | * |
14 | 23,75 | 2,75 | 16,25 | 20 | 1,50 | 20,75 | 14,14 | 17,00 | 14,00 | 3,69 | 6,50 | * |
16 | 27,00 | 3,00 | 18,50 | 20 | 1,63 | 23,75 | 16,16 | 19,50 | 16,00 | 4,19 | 7,00 | * |
18 | 29,25 | 3,25 | 21,00 | 20 | 1,75 | 25,75 | 18,18 | 21,50 | 18,00 | 4,62 | 7,25 | * |
20 | 32,00 | 3,50 | 23,00 | 24 | 1,75 | 28,50 | 20,20 | 24,00 | 20,00 | 5,00 | 7,50 | * |
22 | 34,25 | 3,75 | 25,25 | 24 | 1,88 | 30,63 | 22,22 | 26,25 | 22,00 | 5,25 | 7,75 | * |
24 | 37,00 | 4,00 | 27,25 | 24 | 2,00 | 33,00 | 24,25 | 28,25 | 24,00 | 5,50 | 8,00 | * |
Diamètre nominal | Diamètre extérieur (OD) |
Min. Thickness (t) |
Diamètre de rf. (r) |
No. de trous de boulon | Diamètre des trous | Cercle des boulons (Puisque) |
Identification AINSI ennuyée (SB) |
* identification de trou de WN (WB) |
Dia. Hub Base (HB) |
Dia. Hub Top (HT) |
AINSI LTH (SL) |
WN LTH (Plan horizontal) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
3 | 9,50 | 1,50 | 5,00 | 8 | 1,00 | 7,50 | 3,57 | * | 5,00 | 3,50 | 2,12 | 4,00 |
4 | 11,50 | 1,75 | 6,19 | 8 | 1,25 | 9,25 | 4,57 | * | 6,25 | 4,50 | 2,75 | 4,50 |
5 | 13,75 | 2,00 | 7,31 | 8 | 1,38 | 11,00 | 5,66 | * | 7,50 | 5,56 | 3,12 | 5,00 |
6 | 15,00 | 2,19 | 8,50 | 12 | 1,25 | 12,50 | 6,72 | * | 9,25 | 6,63 | 3,38 | 5,50 |
8 | 18,50 | 2,50 | 10,63 | 12 | 1,50 | 15,50 | 8,72 | * | 11,75 | 8,63 | 4,00 | 6,38 |
10 | 21,50 | 2,75 | 12,75 | 16 | 1,50 | 18,50 | 10,88 | * | 14,50 | 10,75 | 4,25 | 7,25 |
12 | 24,00 | 3,12 | 15,00 | 20 | 1,50 | 21,00 | 12,88 | * | 16,50 | 12,75 | 4,63 | 7,88 |
14 | 25,25 | 3,38 | 16,25 | 20 | 1,63 | 22,00 | 14,14 | * | 17,75 | 14,00 | 5,12 | 8,38 |
16 | 27,75 | 3,50 | 18,50 | 20 | 1,75 | 24,25 | 16,16 | * | 20,00 | 16,00 | 5,25 | 8,50 |
18 | 31,00 | 4,00 | 21,00 | 20 | 2,00 | 27,00 | 18,18 | * | 22,25 | 18,00 | 6,00 | 9,00 |
20 | 33,75 | 4,25 | 23,00 | 20 | 2,13 | 29,50 | 20,20 | * | 24,50 | 20,00 | 6,25 | 9,75 |
24 | 41,00 | 5,50 | 27,25 | 20 | 2,63 | 35,50 | 24,25 | * | 29,50 | 24,00 | 8,00 | 11,50 |
Diamètre nominal | Diamètre extérieur (OD) |
Min. Thickness (t) |
Diamètre de rf. (r) |
No. de trous de boulon | Diamètre des trous | Cercle des boulons (Puisque) |
Identification ainsi ennuyée (SB) |
Dia. Hub Base (HB) |
Dia. Hub Top (HT) |
AINSI LTH (SL) |
WN LTH (Plan horizontal) |
* identification de trou de WN (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 4,75 | 0,88 | 1,38 | 4 | 0,88 | 3,25 | 0,88 | 1,50 | 0,84 | 1,25 | 2,38 | * |
3⁄4 | 5,12 | 1,00 | 1,69 | 4 | 0,88 | 3,50 | 1,09 | 1,75 | 1,05 | 1,38 | 2,75 | * |
1 | 5,88 | 1,12 | 2,00 | 4 | 1,00 | 4,00 | 1,36 | 2,06 | 1,32 | 1,62 | 2,88 | * |
11⁄4 | 6,25 | 1,12 | 2,50 | 4 | 1,00 | 4,38 | 1,70 | 2,50 | 1,66 | 1,62 | 2,88 | * |
11⁄2 | 7,00 | 1,25 | 2,88 | 4 | 1,12 | 4,88 | 1,95 | 2,75 | 1,90 | 1,75 | 3,25 | * |
2 | 8,50 | 1,50 | 3,63 | 8 | 1,00 | 6,50 | 2,44 | 4,12 | 2,38 | 2,25 | 4,00 | * |
21⁄2 | 9,62 | 1,62 | 4,13 | 8 | 1,12 | 7,50 | 2,94 | 4,88 | 2,88 | 2,50 | 4,12 | * |
3 | 10,50 | 1,88 | 5,00 | 8 | 1,25 | 8,00 | - | 5,25 | 3,50 | - | 4,62 | * |
4 | 12,25 | 2,12 | 6,19 | 8 | 1,38 | 9,50 | - | 6,38 | 4,50 | - | 4,88 | * |
5 | 14,75 | 2,88 | 7,31 | 8 | 1,63 | 11,50 | - | 7,75 | 5,56 | - | 6,12 | * |
6 | 15,50 | 3,25 | 8,50 | 12 | 1,50 | 12,50 | - | 9,00 | 6,63 | - | 6,75 | * |
8 | 19,00 | 3,62 | 10,63 | 12 | 1,75 | 15,50 | - | 11,50 | 8,63 | - | 8,38 | * |
10 | 23,00 | 4,25 | 12,75 | 12 | 2,00 | 19,00 | - | 14,50 | 10,75 | - | 10,00 | * |
12 | 26,50 | 4,88 | 15,00 | 16 | 2,12 | 22,50 | - | 17,75 | 12,75 | - | 11,12 | * |
14 | 29,50 | 5,25 | 16,25 | 16 | 2,38 | 25,00 | - | 19,50 | 14,00 | - | 11,75 | * |
16 | 32,50 | 5,75 | 18,50 | 16 | 2,63 | 27,75 | - | 21,75 | 16,00 | - | 12,25 | * |
18 | 36,00 | 6,38 | 21,00 | 16 | 2,88 | 30,50 | - | 23,50 | 18,00 | - | 12,88 | * |
20 | 38,75 | 7,00 | 23,00 | 16 | 3,12 | 32,75 | - | 25,25 | 20,00 | - | 14,00 | * |
24 | 46,00 | 8,00 | 27,25 | 16 | 3,63 | 39,00 | - | 30,00 | 24,00 | - | 16,00 | * |
Diamètre nominal | Diamètre extérieur (OD) |
Min. Thickness (t) |
Diamètre de rf. (r) |
No. de trous de boulon | Diamètre des trous | Cercle des boulons (Puisque) |
Dia. Hub Base (HB) |
Dia. Hub Top (HT) |
AINSI LTH (SL) |
WN LTH (Plan horizontal) |
* identification de trou de WN (WB) |
---|---|---|---|---|---|---|---|---|---|---|---|
1⁄2 | 5,25 | 1,19 | 1,38 | 4 | 0,88 | 3,50 | 1,69 | 0,84 | 1,56 | 2,88 | * |
3⁄4 | 5,50 | 1,25 | 1,69 | 4 | 0,88 | 3,75 | 2,00 | 1,05 | 1,69 | 3,12 | * |
1 | 6,25 | 1,38 | 2,00 | 4 | 1,00 | 4,25 | 2,25 | 1,32 | 1,88 | 3,50 | * |
11⁄4 | 7,25 | 1,50 | 2,50 | 4 | 1,12 | 5,13 | 2,88 | 1,66 | 2,06 | 3,75 | * |
11⁄2 | 8,00 | 1,75 | 2,88 | 4 | 1,25 | 5,75 | 3,12 | 1,90 | 2,38 | 4,38 | * |
2 | 9,25 | 2,00 | 3,63 | 8 | 1,12 | 6,75 | 3,75 | 2,38 | 2,75 | 5,00 | * |
21⁄2 | 10,50 | 2,25 | 4,13 | 8 | 1,25 | 7,75 | 4,50 | 2,88 | 3,12 | 5,62 | * |
3 | 12,00 | 2,62 | 5,00 | 8 | 1,38 | 9,00 | 5,25 | 3,50 | - | 6,62 | * |
4 | 14,00 | 3,00 | 6,19 | 8 | 1,63 | 10,75 | 6,50 | 4,50 | - | 7,50 | * |
5 | 16,50 | 3,62 | 7,31 | 8 | 1,88 | 12,75 | 8,00 | 5,56 | - | 9,00 | * |
6 | 19,00 | 4,25 | 8,50 | 8 | 2,12 | 14,50 | 9,25 | 6,63 | - | 10,75 | * |
8 | 21,75 | 5,00 | 10,63 | 12 | 2,12 | 17,25 | 12,00 | 8,63 | - | 12,50 | * |
10 | 26,50 | 6,50 | 12,75 | 12 | 2,63 | 21,25 | 14,75 | 10,75 | - | 16,50 | * |
12 | 30,00 | 7,25 | 15,00 | 12 | 2,88 | 24,38 | 17,38 | 12,75 | - | 18,25 | * |
FAQ :
1. Quel est votre MOQ ?
Normalement notre MOQ pour chaque taille est 1ton. Si vous pensez il est trop, nous peut discuter selon votre condition dans les détails.
2. Pouvez-vous offrir l'aperçu gratuit ?
Oui, nous pouvons fournir des aperçus gratuits de 150m - 200m.
3. Quel est votre délai de livraison ?
Nous livrerons en 30-45 jours
4. Pouvez-vous accepter les produits mélangés dans un conteneur ?
Oui, nous acceptons à coup sûr.
Personne à contacter: Miss. Mandy Liu
Téléphone: 0086 18903173335
Télécopieur: 86-0317-6853077-6723871
