La norme ANSI B16.9 ERW formé par T a fabriqué les garnitures de tuyau SCH10 SCH20 SCH100 SCH120 SCHXXS

La norme ANSI B 16,9 ABOUTENT SCH10 SOUDÉ et sans couture SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

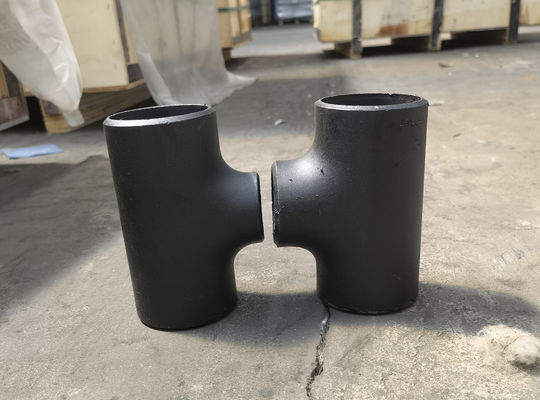

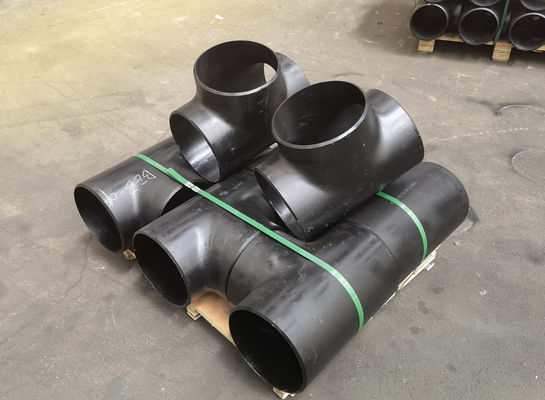

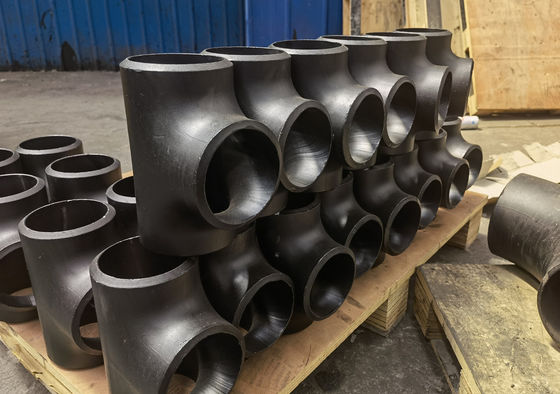

La pièce en t est un genre de garnitures de tuyau chimiques avec trois trous, à savoir une admission et deux débouchés ; ou deux admissions et un débouché. Il y a les pièces en t en forme de t et en "y", et les pièces en t avec des becs d'égal-diamètre et des becs de réduction, utilisés à la jonction de trois mêmes ou différentes canalisations. [1] la fonction principale de la pièce en t est de changer la direction du fluide. La gamme externe de diamètre est du ″ 2,5 au ″ 60 (2,5 pouces = DN65, 60 pouces = DN1500), l'épaisseur de paroi est 3-60mm, du ″ 26 au ″ 60 (26 pouces = DN650, 60 pouces = DN1500) pour les pièces en t de soudure. L'épaisseur de paroi est de 28 à 60mm. Les estimations de pression sont Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, DST, Sch40, Sch60, Sch80s, XS ; Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

Exportateur égal de montage de tuyau de pièce en t d'acier au carbone en Inde, 24 pouces fournisseur égal de pièce en t interdit 1/2 à 48 par pouces, fabricants convenables de pièce en t égale d'acier inoxydable d'ASME B16.9, pièce en t d'ASME B16.9

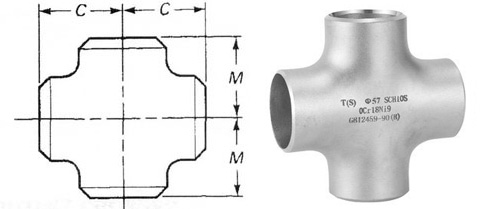

Dimensions de croix droite d'ASME B16.9

NPS	O.D. D	Centre-à-fin C	Centre-à-fin M
1/2	21,3	25	25
3/4	26,7	29	29
1	33,4	38	38
1 ¼	42,2	48	48
1 ½	48,3	57	57
2	60,3	64	64
½ 2	73	76	76
3	88,9	86	86
½ 3	101,6	95	95
4	114,3	105	105
5	141,3	124	124
6	168,3	143	143
8	219,1	178	178
10	273	216	216
12	323,8	254	254
14	355,6	279	279
16	406,4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



Dimensions de croix droite soudée bout à bout d'ASME B 16,9

Taille nominale de tuyau (NPS)	DN	En dehors du diamètre au biseau	À-fin centrale
			Run.C	Débouché. M [notes (1) et (2)]
1/2	15	21,3	25	25
3/4	20	26,7	29	29
1	25	33,4	38	38
1-1/4	32	42,2	48	48
1-1/2	40	48,3	57	57
2	50	60,3	64	64
2-1/2	65	73,0	76	76
3	80	88,9	86	86
3-1/2	90	101,6	95	95
4	100	114,3	105	105
5	125	141,3	124	124
6	150	168,3	143	143
8	200	219,1	178	178
10	250	273,0	216	216
12	300	323,8	254	254
14	350	355,6	279	279
16	400	406,4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
