Détails sur le produit:
|
| Acier au carbone: | A234WPB | ACIER DE SOLIDES SOLUBLES: | 304L, 316L |
|---|---|---|---|
| Type: | ÉGAL, RÉDUISANT | Diplôme: | 90° |
| enrobage: | Huile antirouille, peinture noire | ||
| Surligner: | pièce en t de tuyau d'acier au carbone de l'astm a234wpb,pièce en t de tuyau d'acier au carbone de la norme ANSI b16.9 |
||

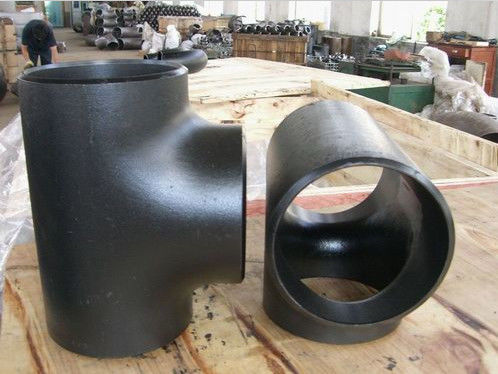

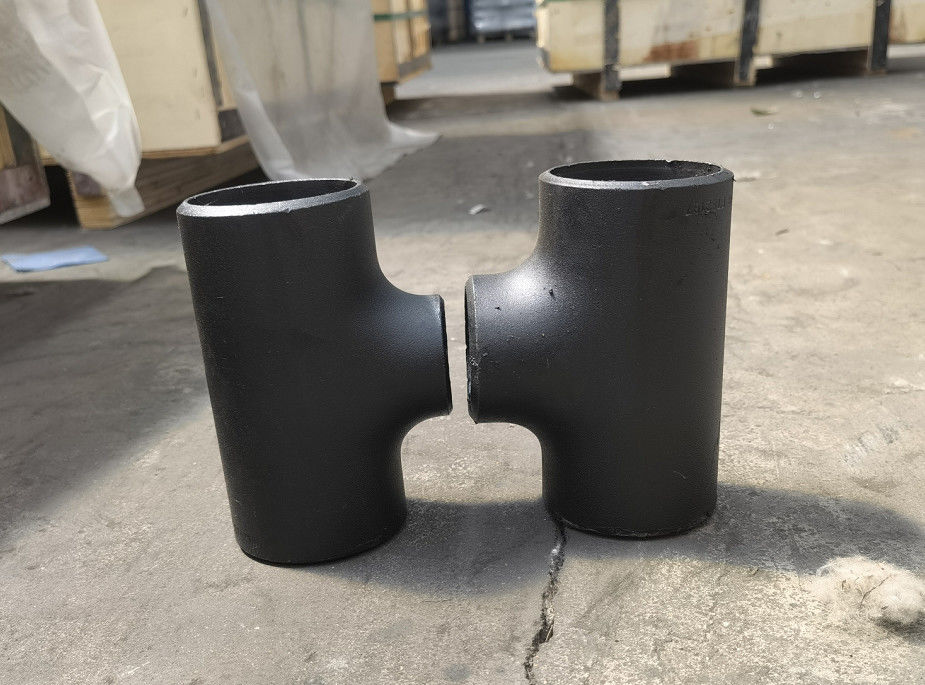

Une pièce en t réductrice est un montage de tuyau en forme de t avec deux débouchés qui coupent à 90 degrés à la plupart de ligne. Ces pièces en t sont accessibles avec une combinaison des tailles différentes de débouché. Dans ASME B16.9 réduisant l'évaluation de port de branche de pièce en t est plus petit que les autres ports de la course. La pièce en t réductrice d'acier inoxydable peut être une sorte de montage de tuyau en lequel la mesure de port de branche est plus petite que les ports de la course. Cette sorte de montage de tuyau peut d'ailleurs considérer la diminution de mesure d'un des ports courus à l'autre.
| Taille nominale de tuyau | Diamètre extérieur au biseau |
Centre-à-fin | |||
|---|---|---|---|---|---|
| Course | Débouché | Course | Débouché | Course (c) | Débouché (m) |
| 1/2 » | 1/4" 3/8" |
21,3 | 13,7 17,3 |
25 | 25 |
| 3/4" | 3/8" 1/2 » |
26,7 | 17,3 21,3 |
29 | 29 |
| 1" | 1/2 » 3/4" |
33,4 | 21,3 26,7 |
38 | 38 |
| 1 1/4" | 1/2 » 3/4" 1" |
42,2 | 21,3 26,7 33,4 |
48 | 48 |
| 1 1/2 » | 1/2 » 3/4" 1" 1 1/4" |
48,3 | 21,3 26,7 33,4 42,2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2 » |
60,3 | 26,7 33,4 42,2 48,3 |
64 | 44 51 57 60 |
| 2 1/2 » | 1" 1 1/4" 1 1/2 » 2" |
73,0 | 33,4 42,2 48,3 60,3 |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2 » 2" 2 1/2 » |
88,9 | 42,2 48,3 60,3 73,0 |
86 | 70 73 76 83 |
| 3 1/2 » | 1 1/2 » 2" 2 1/2 » 3" |
101,6 | 48,3 60,3 73,0 88,9 |
95 | 79 83 89 92 |
| 4" | 1 1/2 » 2" 2 1/2 » 3" 3 1/2 » |
114,3 | 48,3 60,3 73,0 88,9 101,6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2 » 3" 3 1/2 » 4" |
141,3 | 60,3 73,0 88,9 101,6 114,3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2 » 3" 3 1/2 » 4" 5 |
168,3 | 73,0 88,9 101,6 114,3 141,3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2 » 4" 5" 6" |
219,1 | 101,6 114,3 141,3 168,3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273,0 | 114,3 141,3 168,3 219,1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323,8 | 141,3 168,3 219,1 273,0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355,6 | 168,3 219,1 273,0 323,8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406,4 | 168,3 219,1 273,0 323,8 355,6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457,0 | 219,1 273,0 323,8 355,6 406,4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508,0 | 219,1 273,0 323,8 355,6 406,4 457,0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559,0 | 273,0 323,8 355,6 406,4 457,0 508,0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610,0 | 273,0 323,8 355,6 406,4 457,0 508,0 559,0 |
432 | 384 397 406 406 419 432 432 |
Les dimensions sont dans les millimètres
Source : ASME B16.9 – 2018
