Détails sur le produit:
|
| Matériel: | SS400 | Couleur: | Jaune |
|---|---|---|---|
| Pression: | 5K 10K 16K 20K 30K 40K | Conception spéciale: | C' est ça? |
| Nom: | JIS B2220 5K 10K 16K 20K 30K 40K SOP BL/COULEUR JAUNE de SOH Carbon Steel SS400 | La plupart des types communs de bride de JIS b2220 10k: | Forgé/fileté/a vissé/plat |
| Surligner: | bride dn125 jis b2220,bride rf jis b2220,304 bride en acier inoxydable jis b 2220 |
||

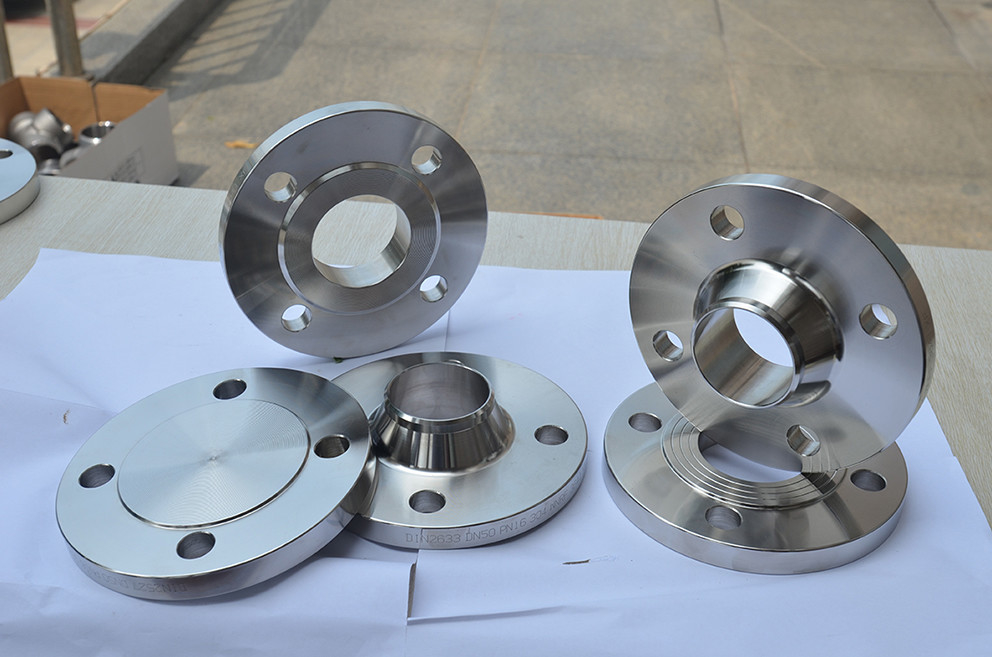

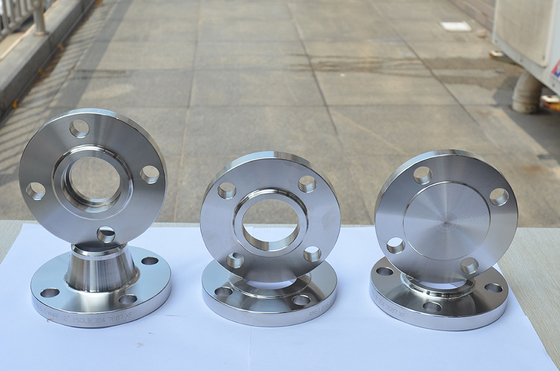

Bride de plaque RF en acier inoxydable JIS B2220 DN125 304
Les brides en acier inoxydable ont une résistance de conception mécanique et une extensibilité relativement élevée, et ont de très bonnes performances des matériaux en acier inoxydable.Les brides en acier inoxydable sont généralement utilisées pour le raccordement des canalisations et des vannes.Il y a des trous sur les pièces de raccordement des brides, les trous de boulon sont étroitement connectés aux deux brides et il y a des joints entre les deux brides pour assurer l'étanchéité.En raison de ses excellentes propriétés, les brides en acier inoxydable sont largement utilisées dans de nombreuses industries.
L'acier inoxydable est l'un des matériaux métalliques les plus puissants.Le matériau en acier inoxydable a une excellente résistance à la corrosion, non seulement peut maintenir l'intégrité de la conception de la maison de construction, mais il est très facile à produire, traiter et fabriquer pour répondre aux exigences de développement structurel des architectes et des concepteurs.Il y a un film d'oxyde sur la surface de la bride en acier inoxydable, il ne se corrodera donc pas au contact de l'oxygène de l'atmosphère.Mais d'autres métaux réagissent avec l'oxygène de l'atmosphère, comme l'acier au carbone ordinaire, le fer continuera à s'oxyder et la corrosion continuera à se dilater, formant des pores.Par conséquent, les brides en acier inoxydable se distinguent de toutes les brides métalliques, se démarquent et ne peuvent pas être remplacées.
| Nominal | Dehors | À l'intérieur | Dehors | Dimensions en coupe de la bride | Trou de boulon | Ni | Environ. | ||||||||||
| Dia.de | Dia.de | Dia.de | Dia.de | t | J | Dia.du moyeu | r | Dia.de | Dia.de | Verrouiller. | Non. | Trou | Verrouiller | Lester | |||
| Bride | Acier | Bride | Bride | un | b | Affronter | Rai- visage |
Cercle | de Boulon | Dia. | Taille | (kg) | |||||
| Tuyau | faire | D | F | g | Dia | des trous | h | AMADOUER | BL | SOH | |||||||
| dix | 17.3 | 17.8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21.7 | 22.2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27.2 | 27,7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34,0 | 34,5 | 125,0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42,7 | 43.2 | 135,0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1,47 | 1,66 | - |
| 40 | 48,6 | 49.1 | 140,0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1,55 | 1,79 | - |
| 50 | 60,5 | 61.1 | 155,0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1,86 | 2.23 | - |
| 65 | 76,3 | 77.1 | 175,0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2,58 | 3.24 | - |
| 80 | 89.1 | 90,0 | 185,0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2,58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195,0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2,73 | 3,90 | - |
| 100 | 114.3 | 115.4 | 210,0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139,6 | 141.2 | 250,0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166,6 | 280,0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 18h30 | 10.10 | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6,75 | 11.80 | - |
| 200 | 216.3 | 218,0 | 330,0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 | - |
| (225) | 241.8 | 243.7 | 350,0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7,70 | 15.80 | - |
| 250 | 267.4 | 269,5 | 400,0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318,5 | 321.0 | 445,0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12h60 | 27,80 | 13.80 |
| 350 | 355.6 | 358.1 | 490,0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16h30 | 36,90 | 18h20 |
| 400 | 406.4 | 409.0 | 560,0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23h20 | 52.10 | 25,80 |
| 450 | 457.2 | 460,0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29h30 | 68,40 | 33.40 |
| 500 | 508.0 | 511.0 | 675,0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33h30 | 81,60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42,90 | 105(112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52,60 |
| (650) | 660.4 | 664.0 | 845.0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51,80 | 144(161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70,20 |
| (750) | 762.0 | 766.0 | 970,0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72,80 | 214(248) | 86,50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76,00 | 249(286) | 92,00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98,70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88,90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133,00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131,00 | (675) | 175,00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163,00 | (854) | 215,00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204,00 | (1180) | 274,00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248,00 | (1590) | 340,00 |
| Tableau des tailles de bride JIS 10k | 1/2" (15 NB) à 48" (1200NB) DN10~DN5000 |
|---|---|
| Normes de bride JIS 10k 80a | ANSI/ASME B16.5, B16.47 séries A et B, B16.48, BS4504, BS 10, EN-1092, DIN, brides ANSI, brides ASME, brides BS, brides DIN, brides EN, bride GOST, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Calcul de la pression de la bride JIS 10k 50a en DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 Bride JIS 10k |
| Bride JIS 10k rf Pression nominale ANSI | Classe 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS JIS 10k 25a bride |
| JIS | 5K, 10K, 16K 20K, 30K, 40K, 63K JIS 10k bride à enfiler |
| Uni | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a bride |
| FR | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k Bride à collerette à souder |
| Types les plus courants de bride JIS b2220 10k | Forgé / Fileté / Vissé / Plaque |
| Technique de fabrication |
|
| JIS 10k glissement sur le revêtement de bride | Peinture noire à l'huile, peinture antirouille, zinguée, jaune transparente, galvanisée à froid et à chaud Bride JIS 10k |
| Type de connexion/type de face de bride | Face surélevée (RF), joint annulaire (RTJ), face plate (FF), grand mâle-femelle (LMF), face à recouvrement (LJF), petit mâle-femelle (SMF), petite langue, grande langue et rainure , Rainure |
| Certificats de test de bride JIS 10k | EN 10204/3.1B Certificat de matières premières Rapport de test de radiographie à 100 % Rapport d'inspection de tiers, etc. |
| Test de bride aveugle JIS 10k | Spectrographe à lecture directe, machine d'essai hydrostatique, détecteur de rayons X, détecteur de défauts trasonic UI, détecteur de particules magnétiques |
| Conception spéciale |
Selon ton dessin AS, ANSI, BS, DIN et JIS |
| Équipement | Machine de presse, machine à cintrer, machine à pousser, machine à chanfreiner électrique, machine de sablage, etc. |
| Origine | Indien / Europe de l'Ouest / Japon / États-Unis / Coréen |
| Bride JIS 10k 80a Utilisations et application |
|
| Fabricant de |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE etc.
|
| Bride aveugle JIS 10k Exporter vers | Indonésie, Ukraine, Inde, Irlande, Singapour, Arabie saoudite, Espagne, Dubaï, Pérou, Thaïlande, Corée, Iran, Canada, États-Unis, Brésil, Égypte, Oman, etc. |
| Certificats d'essai des matériaux (MTC) selon EN 10204 3.1 et EN 10204 3.2, Certificats d'essai certifiant NACE MR0103, NACE MR0175 | |
L'un des principaux fabricants de brides RF JIS 10k de qualité propose ces brides JIS 10k 80a conformément à la norme.Excel Métal est certifié ISOFabricant de brides JIS 10k 50a& Bride JIS 10k 40a
| Bride en acier au carbone JIS b2220 10k | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, Die Steel, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, CS à haut rendement ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| Bride en acier inoxydable JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1,4409 |
| Bride en acier allié JIS b2220 10k | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| Flasque titane JIS b2220 10k | ASTM B381 / ASME SB381, Titane Gr.1, Titane Gr.2, Titane Gr.4, Titane Gr.5, Titane Gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| Bride cuivre JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12 000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc. |
| Cuivre Nickel JIS b2220 Bride 10k | ASTM / ASME SB 61/62/151/152, Cuivre Nickel 90/10 (C70600), Cupro Nickel 70/30 (C71500), UNS C71640 |
| Bride en laiton JIS b2220 10k | 3602/2604/H59/H62/etc. |
| Bride Inconel JIS b2220 10k | ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 Bride 10k |
| Bride Hastelloy JIS b2220 10k | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, Brides X |
| Bride Monel JIS b2220 10k | ASTM B564 / ASME SB564, Monel 400 (UNS n° N04400), Monel 500 (UNS n° N05500) |
| Bride en alliage 20 JIS b2220 10k | ASTM B462 / ASME SB462, alliage Carpenter® 20, alliage 20Cb-3 |
| Bride en aluminium JIS b2220 10k | 5052/6061/6063/2017/7075/etc. |
| Nickel JIS b2220 10k bride | ASTM B564 / ASME SB564, Nickel 200, Nickel 201, Nickel 205, Nickel 205LC |
| Bride JIS b2220 10k duplex | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Bride Super Duplex JIS b2220 10k | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Bride Incoloy JIS b2220 10k | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Brides |
| 254 Smo JIS b2220 bride 10k | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| Bride Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| Autre matériau de bride JIS b2220 10k | Bronze à l'étain, bronze à l'aluminium, bronze au plomb |
Émergé comme l'un des meilleurs fabricants de brides JIS 10k 25a, nous détenons une large gamme de brides JIS 10k 65a dans toutes les tailles et dimensions, distributeur et fournisseur de confiance de brides JIS 10k 40a et fournissons une expédition immédiate de la bride JIS 10k sur la bride
