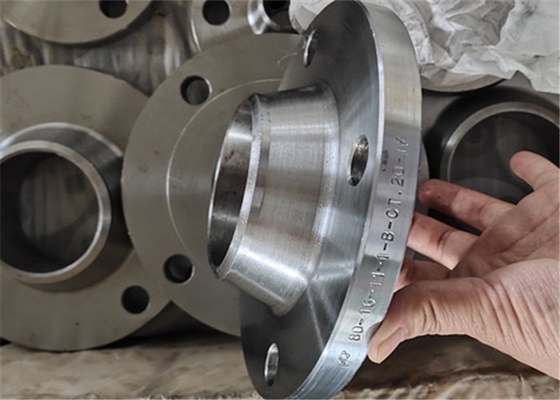

La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316

La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316
La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316 La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316 La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316 La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316

Image Grand :  La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: XF
Certification: TUV , ISO9001
Numéro de modèle: ½ » (15 NOTA:) à 48" (1200NB) dans le GOST 33259, GOST 12820, GOST 12821, GOST 12822, GOST 12836
Conditions de paiement et expédition:
Quantité de commande min: 100Pcs
Prix: --
Détails d'emballage: Non fumigez ou ne fumigez le contreplaqué/la palette ou caisse en bois
Délai de livraison: 30 JOURS -40DAYS
Conditions de paiement: L/C, D/A, D/P, T/T
Capacité d'approvisionnement: 2000-3000 tonnes par mois
Contact

La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316

description de
Acier au carbone: CT20, S235JRG2, P245GH, P250GH, A105, SS400, SF440 Acier inoxydable: F304 F304L F316 F316L
Taille: 1/2 » NOTA: À 48" NOTA: Pression: GOST 33259, GOST 12820, GOST 12821, GOST 12822, GOST 12836
Préparation de surface: Peinture antirouille transparente/jaune/noire d'huile antirouille, zinc, chaud plongé a galvanisé Emballage: Non fumigez ou ne fumigez le contreplaqué/la palette ou caisse en bois
Usage: Circuit de gisement de pétrole, en mer, de refroidissement, construction navale, gaz naturel, Electr
Surligner:

bride de weldneck du gost 33259

,

bride du weldneck ss304

,

brides de tuyau de cou de la soudure ss316

GOST 33259 BRIDE FORGÉE À COL DE SOUDURE CT20 SS304 SS316 Bride







1. Толщина и масса плоских приварных фланцев (тип 01) с уплотнительной поверхностью исполнения А (плоскость) должны соответствовать 1 ряду стандарта ГОСТ 33259-2015.1.1. 1. L'épaisseur et la masse des brides lisses (type 01) avec surface d'étanchéité A (pleine) doivent être conformes au 1Strangée de dimensions des exigences de la norme GOST 33259-2015.Les valeurs des principaux paramètres sont indiquées dans le tableau 1.1



Tableau 1.1 / Tableau1.1

Dy / DN ØD ØD1 ØD2

Ødâ /

Ødin

 b h c1

Ød отв./

Ød trous

Кол-во отв./ nombre de trous

n

 Масса, кг / Poids unitaire, kg
Pn = 0,1 et 0,25 MPa (1 et 2,5 kg/cm2)
dix 75 50 35 15 8 0 2 11 4 0,24
15 80 55 40 19 0,27
20 90 65 50 26 dix 0,42
25 100 75 60 33 3 0,52
32 120 90 70 39 14 0,74
40 130 100 80 46 11 0,86
50 140 110 90 59 0,94
65 160 130 100 78 4 1,31
Dy / DN ØD ØD1 ØD2

Ødâ /

Ødin

 b h c1

Ød отв./

Ød trous

Кол-во отв./ nombre de trous

n

 Масса, кг / Poids unitaire, kg
80 185 150 128 91 11 0 4 18 4 1,68
100 205 170 148 110 1,94
125 235 200 178 135 13 8 2,33
150 260 225 202 154 3,27
200 315 280 258 222 15 4,38
250 370 335 312 273 18 6 12 6,49
300 435 395 365 325 22 8,58
350 485 445 415 377 sept 9,62
400 535 495 465 426 16 10,69
450 590 550 520 480 20 13,51
500 640 600 570 530 14,81
600 755 705 670 630 26 20 19,54
700 860 810 775 720 21 9 24 26,42
800 975 920 880 820 30 33,21
900 920 1050 980 920 23 40,38
1000 1175 1120 1080 1020 25 dix 28 48,36
1200 1375 1320 1280 1220 32 57,33
1400 1575 1520 1480 1420 27 30 36 71,77
1600 1785 1730 1690 1620 40 86,63
1800 1985 1930 1890 1820 30 44 108,40
2000 2190 2130 2090 2020 48 123,47
2200 2405 2340 2295 2220 36 33 52 176,44
2400 2605 2540 2495 2420 41 56 222,24
  Pn = 0,6 MPa (6 kg/cm2)
dix 75 50 35 15 dix 0 2 11 4 0,30
15 80 55 40 19 0,31
20 90 65 50 26 12 0,50
25 100 75 60 33 3 0,61
32 120 90 70 39 13 14 0,96
40 130 100 80 46 13 1,12
50 140 110 90 59 1,23
65 160 130 100 78 4 1,55
80 185 150 128 91 15 18 2,28
100 205 170 148 110 2,65
125 235 200 178 135 17 8 3,61
150 260 225 202 161 4,09
200 315 280 258 222 19 5,54
250 370 335 312 273 20 6 12 7,21
300 435 395 365 325 20 22 9,53
350 485 445 415 377 22 sept 11,75
400 535 495 465 426 24 16 14,25
450 590 550 520 480 16,21
500 640 600 570 530 25 18,52
600 755 705 670 630 25 26 20 24,43
700 860 810 775 720 27 9 24 33,90
800 975 920 880 820 30 42,72
900 1075 1020 980 920 29 51,28
1000 1175 1120 1080 1020 31 dix 28 60,14
1200 1400 1340 1295 1220 34 33 32 92,81
1400 1620 1560 1510 1420 43 36 152,84
1600 1820 1760 1710 1620 48 40 193,27
1800 2045 1970 1920 1820 - 39 44 -
2000 2265 2180 2125 2020 - 45 48 -






2. Толщина и масса плоских приварных фланцев (тип 01) с уплотнительной поверхностью исполнения B (уплотнительный выступ) должны соответствовать 1 ряду стандарта ГОСТ 33259-2015.1.2. 2. L'épaisseur et la masse des brides lisses (type 01) avec surface d'étanchéité B (face surélevée) doivent être conformes à la 1Strangée d'exigences de la norme GOST 33259-2015.Les valeurs des principaux paramètres sont indiquées dans le tableau 1.2



Таблица 1.2/ Table1.2

Dy / Dn ØD ØD1 ØD2

Ødâ /

Ødin

 b h c1

Ød отв./

Ød trous

Кол-во отв./ nombre de trous

n

 Масса, кг / Poids unitaire, kg
Pn = 0,1 et 0,25 MPa (1 et 2,5 kg/cm2)
dix 75 50 35 15 dix 2 2 11 4 0,25
15 80 55 40 19 0,29
20 90 65 50 26 12 0,45
25 100 75 60 33 3 0,55
32 120 90 70 39 14 0,79
40 130 100 80 46 13 3 0,95
50 140 110 90 59 1,04
65 160 130 100 78 14 4 1,39
80 185 150 128 91 18 1,84
100 205 170 148 110 2,14
125 235 200 178 135 16 8 2,60
150 260 225 202 154 3,61
Dy / Dn ØD ØD1 ØD2

Ødâ /

Ødin

 b h c1

Ød отв./

Ød trous

Кол-во отв./ nombre de trous

n

 Масса, кг / Poids unitaire, kg
200 315 280 258 222 18 3 4 18 8 4,73
250 370 335 312 273 21 6 12 6,95
300 435 395 365 325 22 4 22 9,33
350 485 445 415 377 sept 10,45
400 535 495 465 426 16 11,64
450 590 550 520 480 24 14,60
500 640 600 570 530 16,01
600 755 705 670 630 25 5 26 20 21,35
700 860 810 840 720 26 9 24 29,20
800 975 920 880 820 30 36,63
900 920 1050 980 920 28 44,20
1000 1175 1120 1080 1020 30 dix 28 52,58
1200 1375 1320 1280 1220 32 62,36
1400 1575 1520 1480 1420 32 30 36 77,60
1600 1785 1730 1690 1620 40 94,30
1800 1985 1930 1890 1820 35 44 117,00
2000 2190 2130 2090 2020 48 133,00
2200 2405 2340 2295 2220 42 6 33 52 190,00
2400 2605 2540 2495 2420 47 56 237,00
  Pn = 0,6 MPa (6 kg/cm2)
dix 75 50 35 15 12 2 2 11 4 0,31
15 80 55 40 19 0,33
20 90 65 50 26 14 0,53
25 100 75 60 33 3 0,64
32 120 90 70 39 15 14 1,01
40 130 100 80 46 16 3 1,21
50 140 110 90 59 1,33
65 160 130 100 78 4 1,63
80 185 150 128 91 18 18 2,44
100 205 170 148 110 2,85
125 235 200 178 135 20 8 3,88
150 260 225 202 161 4,39
200 315 280 258 222 22 5,89
250 370 335 312 273 23 6 12 7,67
300 435 395 365 325 24 4 22 10,28
350 485 445 415 377 26 sept 12,58
400 535 495 465 426 28 16 15,20
450 590 550 520 480 17,30
500 640 600 570 530 29 19,72
600 755 705 670 630 30 5 26 20 26,24
700 860 810 775 720 32 9 24 36,68
800 975 920 880 820 30 46,14
900 1075 1020 980 920 34 55,10
1000 1175 1120 1080 1020 36 dix 28 64,36
1200 1400 1340 1295 1220 39 33 32 99,03
1400 1620 1560 1510 1420 48 36 161,45
1600 1820 1760 1710 1620 53 40 203,05
1800 2045 1970 1920 1820 - 39 44
2000 2265 2180 2125 2020 - 45 48
  Pn = 1,0 MPa (10 kg/cm2)
dix 90 60 42 15 12 2 2 14 4 0,46
15 95 65 47 19 0,51
20 105 75 58 26 14 0,74
Dy / Dn ØD ØD1 ØD2

Ødâ /

Ødin

 b h c1

Ød отв./

Ød trous

Кол-во отв./ nombre de trous

n

 Масса, кг / Poids unitaire, kg
25 115 85 68 33 14 2 3 14 4 0,89
32 135 100 78 39 16 18 1,40
40 145 110 88 46 18 3 1,71
50 160 125 102 59 2,06
65 180 145 122 78 20 4 2,80
80 195 160 133 91 3,19
100 215 180 158 110 22 8 3,96
125 245 210 184 135 24 5,40
150 280 240 212 161 22 6,62
200 335 295 268 222 8,05
250 390 350 320 273 26 6 12 10,65
300 440 400 370 325 28 4 12,90
350 500 460 430 377 sept 16 15,85
400 565 515 482 426 30 26 16 21,56
450 615 565 532 480 20 22,76
500 670 620 585 530 32 27,70
600 780 725 685 630 36 5 30 39,40
700 895 840 800 720 39 9 24 59,46
800 1010 950 905 820 42 33 79,16
900 1110 1050 1005 920 48 28 94,13
1000 1220 1160 1110 1020 dix 118,43
1200 1455 1380 1330 1222 56 39 32 197,44
1400 1675 1590 1530 1420 65 45 36 278,92
1600 1915 1820 1750 1620 75 52 40 422,65
  Pn = 1,6 MPa (16 kg/cm2)
dix 90 60 42 15 14 2 2 14 4 0,54
15 95 65 47 19 0,61
20 105 75 58 26 16 0,86
25 115 85 68 33 18 3 1,17
32 135 100 78 39 18 1,58
40 145 110 88 46 20 3 1,96
50 160 125 102 59 22 2,58
65 180 145 122 78 24 4 3,42
80 195 160 133 91 3,71
100 215 180 158 110 26 8 4,73
125 245 210 184 135 28 6,38
150 280 240 212 161 22 7,81
200 335 295 268 222 30 12 10,10
250 405 355 320 273 31 6 26 14,49
300 460 410 370 325 32 4 17,78
350 520 470 430 377 34 sept 16 22,88
400 580 525 482 426 38 30 31,00
450 640 585 532 480 42 20 39,64
500 710 650 585 530 48 33 57,01
600 840 770 685 630 50 5 39 80,03
700 910 840 800 720 52 9 24 84,21
800 1020 950 905 820 54 104,41
900 1120 1050 1005 920 59 28 128,6
1000 1255 1170 1110 1020 63 dix 45 179,37
1200 1485 1390 1330 1220 76 52 32 297,78
  Pn = 2,5 MPa (25 kg/cm2)
dix 90 60 42 15 16 2 2 14 4 0,63
15 95 65 47 19 0,70
Dy / Dn ØD ØD1 ØD2

Ødâ /

Ødin

 b h c1

Ød отв./

Ød trous

Кол-во отв./ nombre de trous

n

 Масса, кг / Poids unitaire, kg
20 105 75 58 26 18 2 2 14 4 0,98
25 115 85 68 33 3 1,17
32 135 100 78 39 20 18 1,77
40 145 110 88 46 22 3 2,18
50 160 125 102 59 24 2,71
65 180 145 122 78 4 8 3,22
80 195 160 133 91 26 4,06
100 230 190 158 110 28 22 5,92
125 270 220 184 135 30 26 8,26
150 300 250 212 161 10,51
200 360 310 278 222 32 12 13,34
250 425 370 335 273 34 6 30 18,90
300 485 430 390 325 36 4 16 23,95
350 550 490 450 377 42 sept 33 34,35
400 610 550 505 426 44 44,62
450 660 600 555 480 48 20 51,80
500 730 660 615 530 52 39 67,30
600 840 770 720 630 54 5 90,87
700 960 875 820 720 60 9 45 24 126,82
800 1075 990 930 820 68 181,43






3. Толщина и масса фланцев приварных встык («воротниковых», тип 11) с исполнением уплотнительной поверхности A (плоскость) должны соответствовать 1 ряду ГОСТ 33529-2015.1.3. 3. L'épaisseur et la masse des brides à collerette soudées (type 11) avec surface d'étanchéité A (pleine) doivent être conformes à la 1Strangée de dimensions des exigences de la norme GOST 33259-2015.Les valeurs des principaux paramètres sont indiquées dans le tableau 1.3.





Таблица1.3 / Tableau 1.3

Dy / Dn ØD ØD1 ØD2 ØDm ØDn

Ød₁ /

Ød1

 b H H1

Ød отв./

Ød trous

 Кол-во отв./ nombre de trous, n Масса, кг / Poids unitaire, kg
Pn = 0,1 et 0,25 MPa (1 et 2,5 kg/cm2)
dix 75 50 35 22 15 8 8 23 6 11 4 0,27
15 80 55 40 28 19 12 26 0,32
20 90 65 50 36 26 18 28 0,43
25 100 75 60 42 33 25 0,51
32 120 90 70 50 39 31 14 0,73
40 130 100 80 60 46 38 9 33 sept 0,99
50 140 110 90 70 58 49 8 1,14
65 160 130 110 88 77 66 9 1,46
80 185 150 128 102 90 78 11 35 dix 18 2,22
100 205 170 148 122 110 96 37 2,73
125 235 200 178 148 135 121 8 3,38
150 260 225 202 172 161 146 38 12 3,92
Dy / Dn ØD ØD1 ØD2 ØDm ØDn

Ød₁ /

Ød1

 b H H1

Ød отв./

Ød trous

 Кол-во отв./ nombre de trous, n Масса, кг / Poids unitaire, kg
200 315 280 258 235 222 202 13 45 15 18 8 6,41
250 370 335 312 288 278 254 16 12 9,24
300 435 395 365 340 330 303 22 12,28
350 485 445 415 390 382 351 14,68
400 535 495 465 440 382 332 16 15,85
450 590 550 520 494 484 450 54 21,92
500 640 600 570 545 535 501 19 50 24,82
600 755 705 670 650 636 602 55 16 26 20 32,91
700 860 810 775 740 726 692 60 24 40,30
800 975 920 880 844 826 792 30 41,34
900 1075 1020 980 944 926 892 21 61,01
1000 1175 1120 1080 1044 1028 992 28 67,48
1200 1375 1320 1280 1244 1228 1192 23 65 32 85,81
1400 1575 1520 1480 1445 1428 1392 36 92,76
1600 1785 1730 1690 1646 1628 1592 20 40 124,82
Pn = 0,6 MPa (6 kg/cm2)
dix 75 50 35 22 15 8 dix 27 6 11 4 0,32
15 80 55 40 28 19 12 28 0,38
20 90 65 50 36 26 18 30 0,50
25 100 75 60 42 33 25 12 0,72
32 120 90 70 50 39 31 33 14 1,05
40 130 100 80 60 46 38 35 sept 1,26
50 140 110 90 70 58 49 8 1,41
65 160 130 100 88 77 66 9 1,81
80 185 150 128 102 90 78 13 37 dix 18 2,55
100 205 170 148 122 110 96 38 3,10
125 235 200 178 148 135 121 15 40 8 4,32
150 260 225 202 172 161 146 43 12 4,99
200 315 280 258 235 222 202 17 50 15 7,86
250 370 335 312 288 278 254 18 12 10,35
300 435 395 365 340 330 303 22 13,72
350 485 445 415 390 382 351 16,40
400 535 495 465 440 432 398 16 17,84
450 590 550 520 494 484 450 18 21,82
500 640 600 570 545 535 501 19 24,69
600 755 705 670 650 636 602 55 16 26 20 32,91
700 860 810 775 740 726 692 24 40,31
800 975 920 880 844 826 792 60 30 51,36
900 1075 1020 980 944 926 892 19 61,41
1000 1175 1120 1080 1044 1028 992 21 28 67,55
1200 1400 1340 1295 1248 1228 1192 23 70 20 33 32 103,12
1400 1620 1560 1510 1456 1428 1392 27 85 36 145,54
1600 1820 1760 1710 1660 1628 1592 32 95 40 206,02









4. Толщина и масса фланцев приварных встык («воротниковых», тип 11) с исполнением уплотнительной поверхности В (соединительный выступ) должны соответствовать 1 ряду ГОСТ 33529-2015.1.4. 4. L'épaisseur et la masse des brides à collerette soudées (type 11) avec surface d'étanchéité B (face surélevée) doivent être conformes au 1Strangée de dimensions des exigences de la norme GOST 33259-2015.Les valeurs des principaux paramètres sont indiquées dans le tableau 1.4.





Таблица1.4 / Tableau 1.4

Dy / Dn ØD ØD1 ØD2 ØDm ØDn Ød₁ b h H H1

Ød отв./

Ød trous

 Кол-во отв./ nombre de trous, n Масса, кг / Poids unitaire, kg
Pn = 0,1 et 0,25 MPa (1 et 2,5 kg/cm2)
dix 75 50 35 22 15 8 dix 2 25 6 11 4 0,29
15 80 55 40 28 19 12 28 0,34
20 90 65 50 36 26 18 30 0,46
25 100 75 60 42 33 25 0,55
32 120 90 70 50 39 31 14 0,78
40 130 100 80 60 46 38 12 3 36 sept 1,09
50 140 110 90 70 58 49 8 1,26
65 160 130 100 88 77 65 9 1,62
80 185 150 128 102 90 78 14 38 dix 18 2,43
100 205 170 148 122 110 96 40 2,98
125 235 200 178 148 135 121 8 3,72
150 260 225 202 172 161 146 41 12 4,30
200 315 280 258 235 222 202 16 48 15 6,92
Dy / Dn ØD ØD1 ØD2 ØDm ØDn Ød₁ b h H H1

Ød отв./

Ød trous

 Кол-во отв./ nombre de trous, n Масса, кг / Poids unitaire, kg
250 370 335 312 288 278 254 19 3 48 15 18 12 9,88
300 435 395 365 340 330 303 20 4 49 22 13,38
350 485 445 415 390 382 351 15,97
400 535 495 465 440 432 398 16 18,56
450 590 550 520 494 484 450 54 23,70
500 640 600 570 545 535 501 23 26,76
600 755 705 670 650 636 602 24 5 60 16 26 20 35,79
700 860 810 775 740 726 692 24 44,30
800 975 920 880 844 826 792 65 30 46,15
900 1075 1020 980 944 926 892 26 66,40
1000 1175 1120 1080 1044 1028 992 28 73,44
1200 1375 1320 1280 1244 1228 1192 28 70 32 92,92
1400 1575 1520 1480 1445 1428 1392 36 101,02
1600 1785 1730 1690 1646 1628 1592 20 40 135,27
Pn = 0,6 MPa (6 kg/cm2)
dix 75 50 35 22 15 8 12 2 29 6 11 4 0,34
15 80 55 40 28 19 12 30 0,40
20 90 65 50 36 26 18 32 0,53
25 100 75 60 42 33 25 14 0,76
32 120 90 70 50 39 31 35 14 1,10
40 130 100 80 60 46 38 15 3 38 sept 1,36
50 140 110 90 70 58 49 8 1,53
65 160 130 110 88 77 66 9 1,97
80 185 150 128 102 90 78 16 40 dix 18 2,76
100 205 170 148 122 110 96 41 3,35
125 235 200 178 148 135 121 18 43 8 4,66
150 260 225 202 172 161 146 46 12 5,37
200 315 280 258 235 222 202 20 53 15 8,37
250 370 335 312 288 278 254 21 12 10,99
300 435 395 365 340 330 303 22 4 54 22 14,82
350 485 445 415 390 382 351 17,69
400 535 495 465 440 382 332 16 20,55
450 590 550 520 494 484 450 23,60
500 640 600 570 545 535 501 23 54 26,63
600 755 705 670 650 636 602 24 5 60 16 26 20 35,79
700 860 810 775 740 726 692 24 44,31
800 975 920 880 844 826 792 65 30 56,17
900 1075 1020 980 944 926 892 26 66,80
1000 1175 1120 1080 1044 1028 992 28 73,51
1200 1400 1340 1295 1248 1228 1192 28 75 20 33 32 111,43
1400 1620 1560 1510 1456 1428 1392 32 90 36 156,58
1600 1820 1760 1710 1660 1628 1592 37 100 40 218,57
Pn = 1 MPa (10 kg/cm2)
dix 90 60 42 25 15 8 12 2 35 6 14 4 0,50
15 95 65 47 30 19 12 0,58
20 105 75 58 38 26 18 14 38 0,87
25 115 85 68 45 33 25 40 1,05
32 135 100 78 55 39 31 15 42 18 1,54
40 145 110 88 62 46 38 16 3 45 sept 1,83
50 160 125 102 76 58 49 8 2,26
65 180 145 122 94 77 66 18 48 dix 3,17
80 195 160 133 105 90 78 50 3,67
Dy / Dn ØD ØD1 ØD2 ØDm ØDn Ød₁ b h H H1

Ød отв./

Ød trous

 Кол-во отв./ nombre de trous, n Масса, кг / Poids unitaire, kg
100 215 180 158 128 110 96 20 3 51 12 18 8 4,70
125 245 210 184 156 135 121 22 60 6,71
150 280 240 212 180 161 146 22 8,17
200 335 295 268 240 222 202 61 16 11,35
250 390 350 320 290 278 254 24 63 12 14,64
300 440 400 370 345 330 303 26 4 64 18,66
350 500 460 430 400 382 351 16 24,00
400 565 515 482 445 382 398 26 30,00
450 615 565 532 500 484 450 69 20 34,70
500 670 620 585 550 535 501 28 39,20
600 780 725 685 650 636 602 29 5 70 18 30 48,80
700 895 840 800 744 726 692 30 24 65,26
800 1010 950 905 850 826 792 32 80 33 87,24
900 1110 1050 1005 950 926 892 34 85 20 28 103.02
1000 1220 1160 1110 1050 1028 992 119,19
1200 1455 1380 1330 1256 1228 1192 38 95 25 39 32 179,91
1400 - 1590 1530 - - - - - - - -
1600 - 1820 1750 - - - - - - - -
Pn = 1,6 MPa (16 kg/cm2)
dix 90 60 42 26 15 8 14 2 35 6 14 4 0,59
15 95 65 47 30 19 12 0,68
20 105 75 58 38 26 18 38 0,87
25 115 85 68 45 33 25 40 1,05
32 135 100 78 55 39 31 15 42 18 1,54
40 145 110 88 64 46 38 16 3 45 sept 1,85
50 160 125 102 76 58 49 48 8 2,28
65 180 145 122 94 77 66 18 50 dix 3,19
80 195 160 133 110 90 78 20 53 4,21
100 215 180 158 130 110 96 12 8 4,90
125 245 210 184 156 135 121 22 60 6,75
150 280 240 212 180 161 146 22 8,30
200 335 295 268 240 222 202 24 61 16 12 11,79
250 405 355 320 292 278 254 26 68 26 17,36
300 460 410 370 346 330 303 28 4 70 22,76
350 520 470 430 400 382 351 32 74 16 32,04
400 580 525 482 450 432 398 36 79 30 43,00
450 640 585 532 506 484 450 38 89 20 54,00
500 710 650 585 559 535 501 42 94 33 70,97
600 840 770 685 660 636 602 46 5 95 18 39 99,30
700 910 840 800 750 726 692 48 100 24 105,90
800 1020 950 905 850 826 792 50 20 130,57
900 1120 1050 1005 958 926 892 52 115 28 157,83
1000 1255 1170 1110 1060 1028 992 54 22 45 203,39
1200 1485 1390 1330 1268 1228 1192 56 130 30 52 32 284,94
1400 - 1590 1530 - - - - -
1600 - 1820 1750 - - - - - 35
Pn = 2,5 MPa (25 kg/cm2)
dix 90 60 42 26 15 8 16 2 35 6 14 4 0,68
15 95 65 47 30 19 12 0,79
20 105 75 58 38 26 18 36 0,97
25 115 85 68 45 33 25 38 1,18
32 135 100 78 56 39 31 18 45 18 1,83
Dy / Dn ØD ØD1 ØD2 ØDm ØDn Ød₁ b h H H1

Ød отв./

Ød trous

 Кол-во отв./ nombre de trous, n Масса, кг / Poids unitaire, kg
40 145 110 88 64 46 38 19 3 48 sept 18 4 2,19
50 160 125 102 76 58 49 20 8 2,78
65 180 145 122 96 77 66 22 53 dix 8 3,71
80 195 160 133 110 90 78 55 12 4,44
100 230 190 158 132 110 96 24 61 22 6,51
125 270 220 184 160 135 121 26 68 26 9,41
150 300 250 212 186 161 146 28 71 12,52
200 360 310 278 245 222 202 30 78 16 12 17,44
250 425 370 335 300 278 254 32 18 30 24,40
300 485 430 390 352 330 303 36 4 84 16 33,29
350 550 490 450 406 382 351 40 89 20 33 46,57
400 610 550 505 464 432 398 44 104 64,81
450 660 600 555 515 484 450 46 20 72,30
500 730 660 615 570 535 500 48 39 88,91
600 840 770 720 670 636 600 54 5 120 123,70
700 960 875 820 766 726 690 58 130 45 24 166,81
800 1075 990 930 874 826 790 60 140 22 213,90
900 1185 1090 1030 980 926 892 62 150 24 52 28 253,00
1000 1315 1210 1140 1084 1028 992 64 155 56 312,00
1200 1525 1420 1350 1288 1228 1192 67 165 30 32 388,00
Pn = 4,0 MPa (40 kg/cm2)
dix 90 60 42 26 15 8 16 2 35 6 14 4 0,68
15 95 65 47 30 19 12 0,79
20 105 75 58 38 26 18 36 0,97
25 115 85 68 45 33 25 38 1,18
32 135 100 78 56 39 31 18 45 18 1,83
40 145 110 88 64 46 38 19 3 48 sept 2,19
50 160 125 102 76 58 48 20 8 2,81
65 180 145 122 96 77 66 22 53 dix 8 3,71
80 195 160 133 112 90 78 24 58 12 4,80
100 230 190 158 138 110 96 26 68 22 7,40
125 270 220 184 160 135 120 28 26 10,00
150 300 250 212 186 161 145 30 71 13,03
200 375 320 285 250 222 200 38 88 16 30 12 24,44
250 445 385 345 310 278 252 42 101 18 33 37,59
300 510 450 410 368 330 301 46 4 116 16 57,10
350 570 510 465 418 382 351 52 120 20 70,34
400 655 585 535 480 432 398 58 139 39 106,76
450 680 610 560 530 484 448 60 20 107,00
500 755 670 615 580 535 495 62 144 45 132,33
600 890 795 735 686 636 595 63 5 145 52 180,95
700 995 900 840 790 726 695 68 165 24 228,25
800 1135 1030 960 908 826 795 76 195 22 56 367,40
900 1250 1140 1070 1024 926 895 79 220 24 28 437,00
1000 1360 1250 1180 1140 1028 995 82 240 541,00
1200 1575 1460 1380 1350 1228 1195 85 255 30 62 32 691,00
Pn = 6,3 MPa (63 kg/cm2)
dix 100 70 50* 34 15 8 18 2 48 6 14 4 1,03
15 105 75 55* 38 19 12   1,15
20 125 90 58 48 26 18 20 56 8 18   1,80
25 135 100 68 52 33 25 22 58   2,30
32 150 110 78 64 39 31 23 62 22   2,94
Dy / Dn ØD ØD1 ØD2 ØDm ØDn Ød₁ b h H H1

Ød отв./

Ød trous

 Кол-во отв./ nombre de trous, n Масса, кг / Poids unitaire, kg
40 165 125 88 74 46 37 24 3 68 dix 22 4 3,75
50 175 135 102 86 58 47 26 70 4,63
65 200 160 132* 106 77 64 28 75 12 8 6,29
80 210 170 133 120 90 77 30 7,22
100 250 200 170* 140 110 94 32 80 26 10,71
125 295 240 205* 172 135 118 36 98 30 17,13
150 340 280 240* 206 161 142 38 108 33 24,60
200 405 345 285 264 222 198 44 113 16 12 36,60
250 470 400 345 316 278 246 48 118 18 39 50,89
300 530 460 410 370 330 294 54 4 124 16 68,15
350 595 525 465 430 382 342 60 144 20 106,00
400 670 585 535 480 432 386 66 159 45 151,00
450 695 610 560 534 484 436 68 28,5
500 800 705 615 594 535 485 70 169 20 52 20 201,00
600 925 820 735 704 636 585 76 5 185 - 56 24 283,00
700 1045 935 840 820 726 685 81 230 20 301,00
800 1165 1050 960 920 826 785 90 22 62 464,00
900 1285 1170 1070 1050 926 885 93 270 24 28 954,00
1000 1415 1290 1180 1160 1028 985 97 285 70 981,00
1200 1665 1530 1380 1386 1228 1185 100 320 30 78 32 1264,00
Pn = 10 MPa (100 kg/cm2)
dix 100 70 50* 34 15 8 18 2 45 6 14 4 1,03
15 105 75 55* 38 19 12 20 48 1,27
20 125 90 58 48 26 18 22 53 8 18 2,02
25 135 100 68 52 33 25 24 58 2,50
32 150 110 78 64 39 31 62 22 3,06
40 165 125 88 76 46 37 26 3 70 dix 4,07
50 195 145 102 86 58 45 28 71 26 6,08
65 220 170 140* 110 77 62 32 83 12 8 8,84
80 230 180 133 124 90 75 34 90 9,98
100 265 210 175* 146 110 92 38 100 30 14,70
125 310 250 210* 180 135 112 42 115 33 23,30
150 350 290 250* 214 161 136 46 128 12 32,90
200 430 360 285 276 222 190 54 143 16 39 54,20
250 500 430 345 340 278 236 60 163 18 85,40
300 585 500 410 400 330 284 70 4 184 45 16 128,4
350 655 560 465 460 382 332 76 199 20 52 172,00
400 715 620 535 510 432 376 80 204 216,40
450 740 645 560 560 484 426 82 27
500 - 760 615 - - - - - * - 20 -
Pn = 16 MPa (160 kg/cm2)
15 105 75 47 38 19 12 20 2 52 6 14 4 1,27
20 125 90 58 48 26 18 22 58 8 18 2,08
25 135 100 68 52 33 25 24 2,50
32 150 110 78 64 39 31 67 22 3,07
40 165 125 88 76 46 37 28 3 75 dix 4,28
50 195 145 115* 86 58 45 30 78 26 6,49
65 220 170 140* 110 77 62 34 88 12 8 9,38
80 230 180 150* 124 90 75 36 93 10,50
100 265 210 175* 146 110 92 40 103 30 15,40
125 310 250 210* 180 135 112 44 118 14 33 24,90
150 350 290 250* 214 161 136 50 133 12 35,00
Dy / Dn ØD ØD1 ØD2 ØDm ØDn Ød₁ b h H H1

Ød отв./

Ød trous

 Кол-во отв./ nombre de trous, n Масса, кг / Poids unitaire, kg
200 430 360 315* 276 222 190 60 3 148 16 39 12 60,10
250 500 430 380* 340 278 236 68 168 18 94,40
300 585 500 410 400 330 284 78 4 189 45 16 141,00
350 655 560 465 460 382 332 84 204 22,5 52 -
400 715 620 535 510 432 376 88 209 23,5 -
Pn = 20 MPa (200 kg/cm2)
15 120 82 55* 40 23 14 26 2 54 6 22 4 2,11
20 130 90 58 46 29 19 28 57 8 2,54
25 150 102 68 54 36 25 30 62 26 3,59
32 160 115 78 64 43 31 32 67 4,43
40 170 124 91* 74 49 36 34 3 75 dix 5,46
50 210 160 129* 105 61 46 40 98 8 11,30
65 260 203 167* 138 90 68 48 121 12 30 19,20
80 290 230 190* 162 110 80 54 135 33 27,50
100 360 292 245* 208 135 102 66 178 39 53,60
125 385 318 271* 234 170 130 76 14 12 73,20
150 440 360 306* 266 196 150 82 193 45 90,90
200 535 440 380* 340 248 192 92 233 16 52 160,00
250 670 572 345 460 330 254 110 303 18 56 16 318,00
Pn = 25 MPa (250 kg/cm2)
20 130 90 58 46 29 19 33 2 62 8 22 4
32 160 115 78 64 43 31 37 72 9 26





*расширенное значение для заказываемого Товара

/ valeur étendue spéciale pour les marchandises commandées







5. Предельные отклонения внешнего (D) et внутреннего (dв, ré1) диаметров, а также диаметра «воротника» фланца типа 11 (Dm, Dn) в настоящем протоколе не указываются, при необходимости уточняются для конкретного фланца в зависимости от его массы и марки стали по классу точности Т4 ГОСТ 7505-89 (таблица 8), исходный индекс определяется с использованием следующих параметров (таблица 2): коэф.пересчёта массы поковки – 1,65, сложность – С1.

6. предельные отклонения диаметров отверстий фланцев (Ød) должны сооveille h14 говать полю д доо voulez h14 гос 25346-89.Они указаны в таблице 1.5.

5. Limiter les écarts des diamètres extérieur et intérieur de la bride (dв, ré1) et diamètre du col soudé (Dm, Dn) ne sont pas mentionnés directement dans ce protocole.Ils peuvent être spécifiés pour chaque bride particulière en fonction de son poids et de son matériau selon la classe de précision T4 (tableau 8) de GOST 7505-89, l'indice de départ doit être défini en fonction des paramètres suivants (tableau 2): coefficient de poids de forgeage - 1 ,65, complexité – C1.





6. Les écarts limites du diamètre des trous de bride (Ød) doivent être conformes au champ de tolérance H14 de GOST 25346-89.Les valeurs des principaux paramètres sont indiquées dans le tableau 1.5.





Таблица1.5/ Table1.5

Диаметр отверстия, мм / Diamètre du trou, mm

Предельные отклонения, мм /

Écarts limites, mm

   Диаметр отверстия, мм / Diamètre du trou, mm

Предельные отклонения, мм /

Écarts limites, mm
de / de до / à + -   de / de до / à + -
1 3 0,25 0   315 400 1,4 0
3 6 0,30   400 500 1,55
6 dix 0,36   500 630 1,75
dix 18 0,43   630 800 2
18 30 0,52   800 1000 2,3
30 50 0,62   1000 1250 2,6
50 80 0,74   1250 1600 3,1
80 120 0,87   1600 2000 3,7
120 180 1,00   2000 2500 4,4
180 250 1,15   2500 3150 5,4
250 315 1,3   3150 4000 6,6





7. Предельные отклонения диаметра по болтовым отверстиям (ØD1) зависят от диаметра отверстий (Ød) и должны соответствовать установленным для соединений типа А ГОСТ 14140-81.Они указаны в таблице 1.6. 7. Les déviations limites de diamètre à travers les trous de boulons (ØD1) dépendent du diamètre des trous (Ød) et doivent être conformes à la tolérance établie pour les connexions de type A dans GOST 14140-81.Les valeurs sont indiquées dans le tableau 1.6.





Таблица1. 6 / Tableau1.6

Диаметр отверстия Ød, мм /

Diamètre du trou Ød, mm

Предельные отклонения D1, мм /

Écarts limites D1, mm
0 - 11 +/- 0,5
14 - 26 +/- 1,0
30 - 48 +/- 1,6
52 - 56 +/- 2,0
62+ +/- 3,0











1.7.Допуск по толщине в минус отсутствует. 8. Les écarts limites de l'épaisseur de la semelle (b) par rapport au plus sont indiqués dans le tableau 1.7.L'épaisseur de bride (b) sur moins n'est pas autorisée.



Таблица1. 7 / Tableau 1.7

Толщина фланца b, мм /

Épaisseur de bride b, mm

 Предельное отклонение в минус / Limiter les écarts hors de moins, mm Предельное отклонение в минус / Écarts limites hors plus, mm
0 - 18 0 + 2,0
18 - 50 0 + 3,0
50+ 0 + 4,0





9. Предельные отклонения общей высоты (H) и высоты «воротника» (H1) фланца типа 11 pour 1.8. 9. Limiter les écarts de hauteur totale (H) et de hauteur de col soudé (H1) de bride de type 11 sont indiqués dans le tableau 1.8.



Таблица1. 8 / Tableau 1.8

Dø, мм / Dn, mm

Предельное отклонение /

Écarts limites, mm
0 - 80 +/- 1,5
80 – 250 +/- 2,0
250+ +/- 3,0





10. Предельные отклонения других параметров фланцев должны соответствоввать 5

  • соединительный выступ (h) -1 мм;
  • ширина уплотнительной поверхности «зеркала» (ØD2) +/-4,0мм
  • мак Cemine
  • угол фаски выступа +/-5°



  • Л о следющющющ действиях при оeux
    • толщина фланца (b) В минус - пересчёт цены фланца по сооиости предыдщего давления аналоганого еveille реееаminé.
    • высота «воротника» фланца типа 11 (H, H1) в минус – уценка до 30% на усмотрение Покупателя;
    • ширина соединительного выступа (ØD2) – уценка до 15% на усмотрение Покупателя;
    • нарушение количества (n) или расположения болтовых отверстий (ØD1) – утилиза000ия, компенсация;
    • диаметр болтовых отверстий фланцев (Ød) в плюс – утилизация, компенсация 100% стоимости;
    • 15 % ;
    • толщина соединительного выступа (h, h1) – уценка до 15% на усмотрение Покупателя;
    • нарушение угла фаски соединительного выступа – 10%;
    • нарушение плоскостности или повреждение поверхности «зеркала» - уценка до 15% на усмотерениу Пок
    • отсутствие скоса под сварочный шов плоского фланца типа 01 (c1) – уценка 10%



  • отсутствие или ошибки в маркировке – уценка до 10% на усмотрение Покупателя.



10. Les écarts limites des autres paramètres des brides doivent être conformes aux valeurs de GOST 33529-2015 :



  • jongler (h) -1 mm;
  • largeur face surélevée (ØD2) +/-4,0 mm



  • la tolérance maximale de planéité de la surface d'étanchéité ne doit pas dépasser 0,4 mm pour les brides avec ØD2<1000 mm et 0,8 mm pour ØD2>1000



  • angle d'arête joggle +/-5°



  • Les parties ont convenu des actions suivantes en cas d'écarts par rapport aux paramètres spécifiés dépassant les tolérances spécifiées :
    • épaisseur de la bride (b) sur moins - recalcul du prix de la bride en utilisant le prix de la pression précédente de taille similaire ou minoration jusqu'à 15 % par décision de l'Acheteur ;
    • hauteur du collet soudé de la bride type 11 (H, H1) sur moins - démarque jusqu'à 30 % par décision de l'Acheteur ;
    • largeur de face surélevée (ØD2) - démarque jusqu'à 15 % par décision de l'Acheteur ;
    • emplacement ou nombre de connexions boulonnées violations (ØD1) - élimination, retour de 100 % du prix ;



  • diamètre des trous des brides boulonnées (Ød) hors plus – mise au rebut, remboursement de 100 % du prix ;



  • diamètre des trous des brides boulonnées (Ød) sur moins – démarque de 15 % ;
  • épaisseur de joggle (h, h1) – démarque de 15 % ;



  • violation de l'angle du bord joggle - démarque jusqu'à 15 % par décision de l'acheteur ;
  • violation de la planéité "miroir" de la surface surélevée ou dommage de surface - démarque jusqu'à 15 % par décision de l'Acheteur ;
  • absence de biseau de joint de soudure sur bride lisse (type 01) bord de diamètre intérieur (c1) démarque de 10 % ;
  • absence ou erreurs de marquage – démarque jusqu'à 10% par décision de l'Acheteur.




Spécialiser

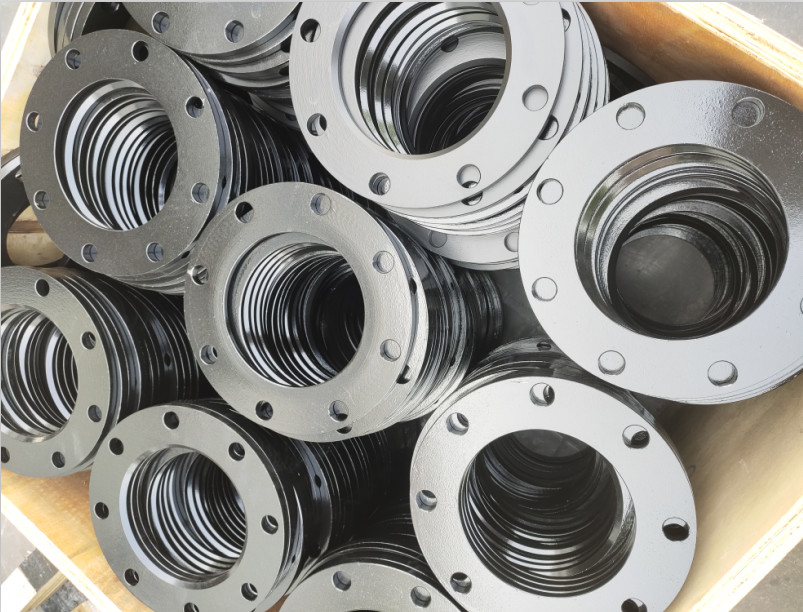

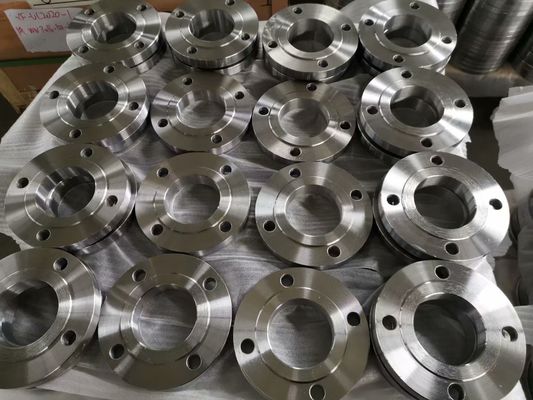

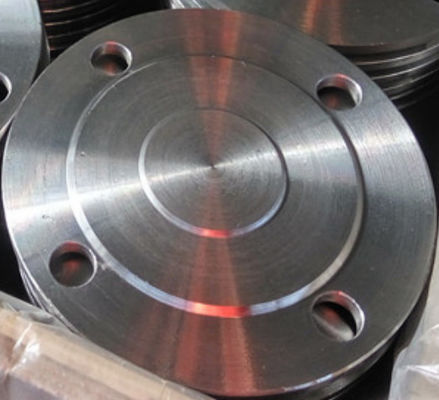

La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316 0La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316 1La bride de Weldneck du gost 33259 a forgé Ct20 Ss304 Ss316 2

Produit Tag:

Bride de cou de soudure de rtj de CT20 PN25,

Bride de visage de rtj du GOST 33259,

Bride AVEUGLE du GOST 12821-80 RTJ de WN

Coordonnées
Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Personne à contacter: Miss. Mandy Liu

Téléphone: 0086 18903173335

Télécopieur: 86-0317-6853077-6723871

Envoyez votre demande directement à nous (0 / 3000)

À propos

NORME ANSI B16.5 ASME B16.47 DE BRIDE

Le glissement sur les brides aveugles BSP de Lap Joint Socket Weld Pipe a fileté la classe 600 900 1500 2500

36" acier inoxydable d'acier au carbone de bride de la norme ANSI B16.5 B16.47 de l'eau de gaz de pétrole d'OIN TUV

1/2 » à 76" la BRIDE SLIP d'ASME A105N SUR des ABAT-JOUR de WNRF ASSEMBLENT SWRF à clin FILETÉ

GOST 33259 DE BRIDE

Le GOST 33259 a forgé le cou en acier de soudure de plat du GOST 12821-80 du GOST 12820-80 de la bride CT20

TYPE 01 du GOST 33259 de bride du GOST 12820-80 de PN6-PN100 ST20 02 05 CS CT20 du GOST 12821 ; 16MN ; Solides solubles 304/304L, 316/316L

BRIDE 33259 DU GOST 12820-80 DE СT 20 12820 12821 CE D'OIN TUV DE PN06 PN10 PN10

LAISSEZ UN MESSAGE

Politique de confidentialité | Chine Bon Qualité NORME ANSI B16.5 ASME B16.47 DE BRIDE Fournisseur. © 2021 - 2024 xfflanges.com. All Rights Reserved.
