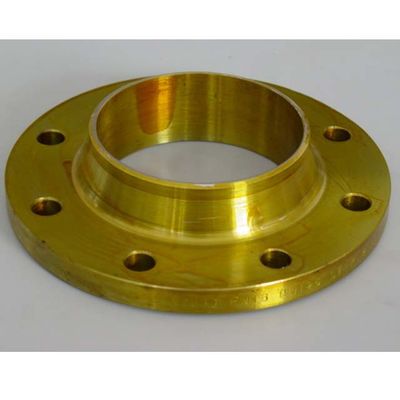

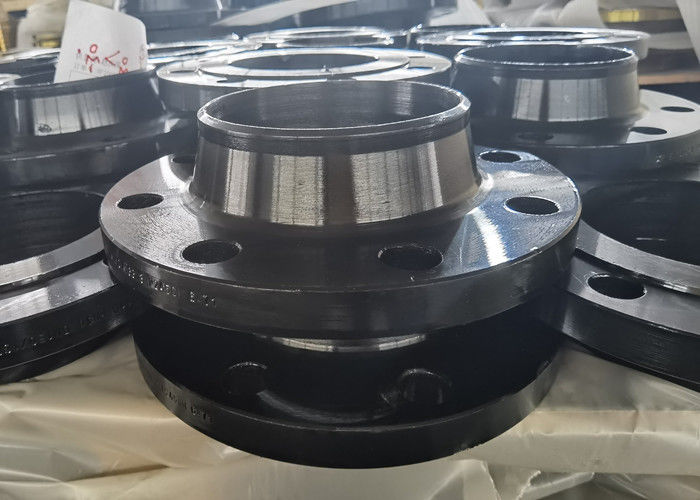

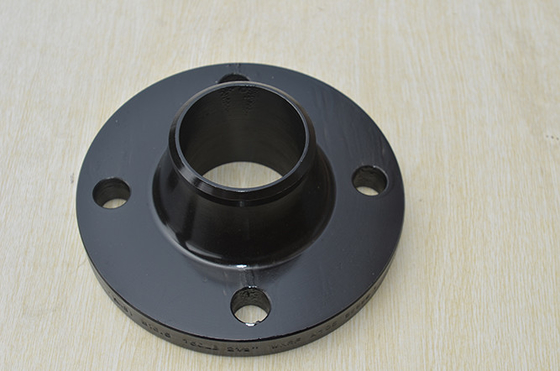

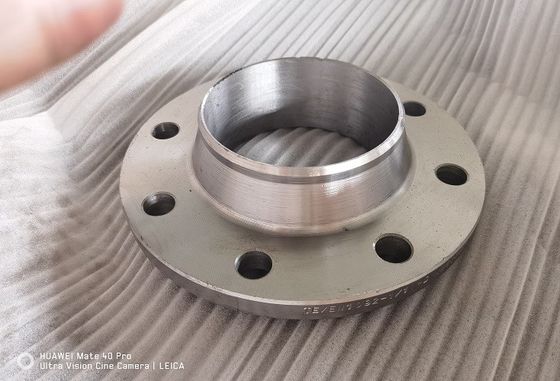

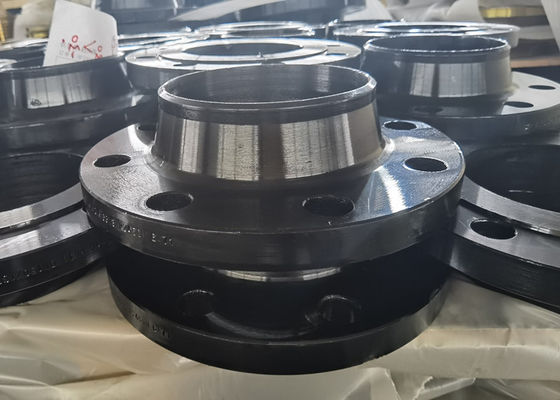

Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5

Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5
Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5 Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5 Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5 Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5

Image Grand :  Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: XF
Certification: TUV , ISO9001
Numéro de modèle: ½ » (15 NOTA:) à 48" (1200NB) dans 150 livres, 300 livres, 600 livres, 900 livres, 1500 livres, 2500
Conditions de paiement et expédition:
Quantité de commande min: 100Pcs
Prix: --
Détails d'emballage: Non fumigez ou ne fumigez le contreplaqué/la palette ou caisse en bois
Délai de livraison: 30 JOURS -40DAYS
Conditions de paiement: L/C, D/A, D/P, T/T
Capacité d'approvisionnement: 2000-3000 tonnes par mois
Contact

Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5

description de
acier au carbone: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 Acier inoxydable: F304 F304L F316 F316L
TAILLE: 1/2 » NOTA: À 48" NOTA: Pression: 150 LIVRES, 300 LIVRES, 600 LIVRES, 900 LIVRES, 1500LBS, 2500LBS
Préparation de surface: Peinture antirouille transparente/jaune/noire d'huile antirouille, zinc, chaud plongé a galvanisé Emballage: Non fumigez ou ne fumigez le contreplaqué/la palette ou caisse en bois
Utilisation: Circuit de gisement de pétrole, en mer, de refroidissement, construction navale, gaz naturel, Electr
Surligner:

cou de soudure de la bride sch40

,

cou de soudure de la bride a105

,

bride de wnrf de norme ANSI

ACIER AU CARBONE DE SOUDURE DU TUYAU D'ACIER A105 DU COU SCH40 DE BRIDE DE LA CLASSE 150 DE LA NORME ANSI B16.5 ET BRIDE FORGÉE DE L'ACIER INOXYDABLE SS304



ASME/ANSI B16.5 fournit

  • cou de soudure
  • chaussure sans lacets
  • soudure de prise
  • fileté
  • assemblez à clin
  • aveugle

dimensions de bride pour les tuyaux 1/2 de rangement » à 24" - dans les classes 150 2500 de rangement. Note que les estimations sont dans les étapes avec la terminologie comme la classe d'ASME xxx ou api xxxx.

En général vous devez spécifier le programme (épaisseur) du tuyau relié quand c'est bout soudé à la bride. Les connexions soudées et filetées de prise est inchangée par épaisseur de paroi et devrait seulement exiger l'OD.

Taille nominale de tuyau
NPS
(pouces)		 Classe 150
Diamètre de
Bride
(pouces)		 Non.
de
Boulons		 Diamètre de
Boulons
(pouces)		 Diamètre de
Trous de boulon
(pouces)		 Boulon
Cercle
(pouces)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1,12 18-3/4
16 23-1/2 16 1 1,12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2
  • 1 pouce = 25,4 millimètres
Taille nominale de tuyau
NPS
(pouces)		 Classe 300
Diamètre de
Bride
(pouces)		 Non.
de
Boulons		 Diamètre de
Boulons
(pouces)		 Diamètre de
Trous de boulon
(pouces)		 Boulon
Cercle
(pouces)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1,12 15-1/4
12 20-1/2 16 1-1/8 1,25 17-3/4
14 23 20 1-1/8 1,25 20-1/4
16 25-1/2 20 1-1/4 1,38 22-1/2
18 28 24 1-1/4 1,38 24-3/4
20 30-1/2 24 1-1/4 1,38 27
24 36 24 1-1/2 1,62 32
Taille nominale de tuyau
NPS
(pouces)		 Classe 400
Diamètre de
Bride
(pouces)		 Non.
de
Boulons		 Diamètre de
Boulons
(pouces)		 Diamètre de
Trous de boulon
(pouces)		 Boulon
Cercle
(pouces)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1,12 13
10 17-1/2 16 1-1/8 1,25 15-1/4
12 20-1/2 16 1-1/4 1,38 17-3/4
14 23 20 1-1/4 1,38 20-1/4
16 25-1/2 20 1-3/8 1,5 22-1/2
18 28 24 1-3/8 1,5 24-3/4
20 30-1/2 24 1-1/2 1,62 27
24 36 24 1-3/4 1,88 32
Taille nominale de tuyau
NPS
(pouces)		 Classe 600
Diamètre de
Bride
(pouces)		 Non.
de
Boulons		 Diamètre de
Boulons
(pouces)		 Diamètre de
Trous de boulon
(pouces)		 Boulon
Cercle
(pouces)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1,12 10-1/2
6 14 12 1 1,12 11-1/2
8 16-1/2 12 1-1/8 1,25 13-3/4
10 20 16 1-1/4 1,38 17
12 22 20 1-1/4 1,38 19-1/4
14 23-3/4 20 1-3/8 1,5 20-3/4
16 27 20 1-1/2 1,62 23-3/4
18 29-1/4 20 1-5/8 1,75 25-3/4
20 32 24 1-5/8 1,75 28-1/2
24 37 24 1-7/8 2 33
Taille nominale de tuyau
NPS
(pouces)		 Classe 900
Diamètre de
Bride
(pouces)		 Non.
de
Boulons		 Diamètre de
Boulons
(pouces)		 Diamètre de
Trous de boulon
(pouces)		 Boulon
Cercle
(pouces)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1,25 9-1/4
5 13-3/4 8 1-1/4 1,38 11
6 15 12 1-1/8 1,25 12-1/2
8 18-1/2 12 1-3/8 1,5 15-1/2
10 21-1/2 16 1-3/8 1,5 18-1/2
12 24 20 1-3/8 1,5 21
14 25-1/4 20 1-1/2 1,62 22
16 27-3/4 20 1-5/8 1,75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2,12 29-1/2
24 41 20 2-1/2 2,62 35-1/2
Taille nominale de tuyau
NPS
(pouces)		 Classe 1500
Diamètre de
Bride
(pouces)		 Non.
de
Boulons		 Diamètre de
Boulons
(pouces)		 Diamètre de
Trous de boulon
(pouces)		 Boulon
Cercle
(pouces)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 10-1/2 8 1-1/8 1,25 8
4 12-1/4 8 1-1/4 1,38 9-1/2
5 14-3/4 8 1-1/2 1,62 11-1/2
6 15-1/2 12 1-3/8 1,5 12-1/2
8 19 12 1-5/8 1,75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2,12 22-1/2
14 29-1/2 16 2-1/4 2,38 25
16 32-1/2 16 2-1/2 2,62 27-3/4
18 36 16 2-3/4 2,88 30-1/2
20 38-3/4 16 3 3,12 32-3/4
24 46 16 3-1/2 3,62 39
Taille nominale de tuyau
NPS
(pouces)		 Classe 2500
Diamètre de
Bride
(pouces)		 Non.
de
Boulons		 Diamètre de
Boulons
(pouces)		 Diamètre de
Trous de boulon
(pouces)		 Boulon
Cercle
(pouces)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1,12 5-1/8
1-1/2 8 4 1-1/8 1,25 5-3/4
2 9-1/4 8 1 1,12 6-3/4
2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
3 12 8 1-1/4 1,38 9
4 14 8 1-1/2 1,62 10-3/4
5 16-1/2 8 1-3/4 1,88 12-3/4
6 19 8 2 2,12 14-1/2
8 21-3/4 12 2 2,12 17-1/4
10 26-1/2 12 2-1/2 2,62 21-1/4
12 30 12 2-3/4 2,88 24-3/8



Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5 0Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5 1

Tuyau de soudure A105 du cou Sch40 de bride de la classe 150 de la norme ANSI B16.5 2



Produit Tag:

Bride de la norme ANSI B16.5 d'acier au carbone,

BRIDE DE LA NORME ANSI B16.5 B16.47 SORF,

BRIDE Wnrf 150lbs 300lbs 316l
