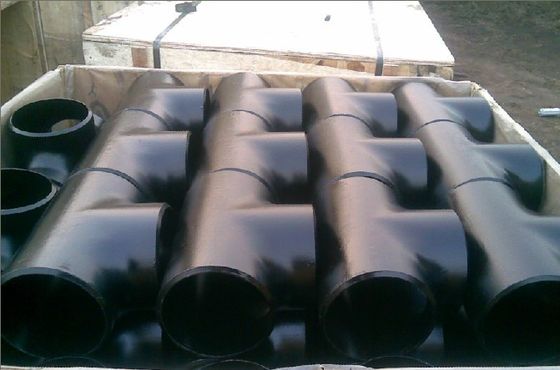

Huile de rouille de noir du chapeau Sch40 Sch80 de réducteur de pièce en t de coude d'Asme B16 9 de montage de tuyau anti

Sifflez le coude du montage B16.9 ; Pièce en t ; Réducteur ; Chapeau ; Sch40 ; Sch80 ; Noir ; Huile antirouille

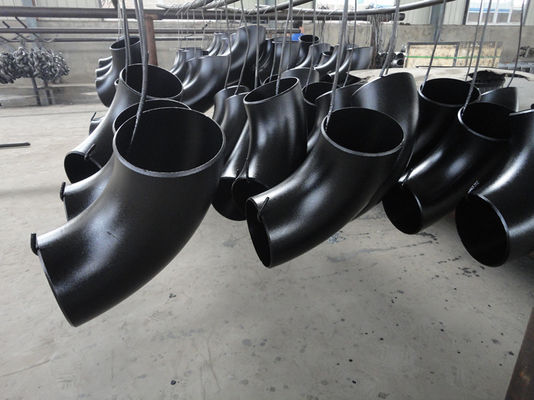

Une des méthodes les plus communes pour fabriquer des coudes utilise le mandrin chaud se pliant des tuyaux d'acier droits. Après chauffage du tuyau d'acier à une température élevée, le tuyau est poussé, augmenté, courbure par les outils intérieurs du mandrin point par point. L'application du recourbement chaud de mandrin peut fabriquer un coude sans couture de classe de grandeur large. Les caractéristiques du recourbement de mandrin sont fortement de dépendre de la forme et des dimensions intégrales du mandrin. Les avantages de utilisation des coudes de recourbement chauds incluent une plus petite déviation d'épaisseur et un rayon de cintrage plus fort que l'autre type de recourbement de méthode. En attendant, utilisant le recourbement au lieu des courbures préfabriquées réduit sensiblement le nombre de soudures requises. Ceci réduit la quantité de travail exigée et augmente la qualité et la facilité d'utilisation des tuyaux. Cependant, le recourbement froid est le processus au penchant le tuyau d'acier droit aux températures normales dans une machine à cintrer. Le recourbement froid convient aux tuyaux avec un diamètre extérieur de 17,0 à 219,1 millimètres, et à l'épaisseur de paroi 2,0 à 28,0 millimètres. Le rayon de cintrage recommandé est 2,5 que x font. Normalement à un rayon de cintrage de 40D. À l'aide du recourbement froid, nous pouvons obtenir de petits coudes de rayon, mais nous devons emballer les internals avec le sable pour empêcher rider. Le recourbement froid est une méthode de recourbement rapide et peu coûteuse. C'est une option concurrentielle pour faire des canalisations et des pièces de machine.

Processus de fabrication soudé de coude (petit et grand)

Des coudes soudés sont faits à partir des plaques d'acier, ainsi ce n'est pas les coudes en acier sans couture. Employez un moule et pressez la plaque d'acier à la forme du coude, puis soudez la couture pour être un coude en acier de finition. C'est la vieille méthode de production des coudes. Des années récentes les coudes de petites tailles sont presque fabriqués des tuyaux d'acier maintenant. Pour les grands coudes de taille, par exemple, il est très difficile de produire les coudes plus de 36" OD à partir des tuyaux d'acier. Ainsi il est généralement fait à partir des plaques d'acier, pressant le plat à la forme du demi coude, et soudant les deux moitiés ensemble. Puisque les coudes sont soudés dans son corps, l'inspection du joint de soudure est nécessaire. Généralement nous employons l'inspection de rayon X comme NDT.

ASTM A234

Ces spécifications couvrent l'acier au carbone travaillé et allié des garnitures d'acier de construction sans couture et soudée. À moins que la construction sans couture ou soudée soit spécifiée dans l'ordre, ou puisse être fournie à l'option du fournisseur. Toutes les garnitures soudées de construction selon cette norme sont assurées avec la radiographie 100%. Sous ASTM A234, plusieurs catégories sont disponibles selon la composition chimique. La sélection dépendrait du matériel de tuyau relié à ces garnitures.

Certaines des catégories disponibles des spécifications de matériel reliées sous ce tuyau de spécifications et de correspondance sont énumérées ci-dessous :

ASTM A403

Ces spécifications couvrent deux classes générales, wp et CR, des garnitures austénitiques travaillées d'acier inoxydable de la construction sans couture et soudée.
Des garnitures de la classe wp sont fabriquées aux conditions d'ASME B16.9 et d'ASME B16.28 et sont subdivisées en trois sous-classes comme suit :

• Wp – SManufactured de produit sans couture par une méthode sans couture de fabrication.
• Wp – W ces garnitures contenir des soudures et toutes les soudures faites par le fabricant convenable comprenant commencer la soudure de tuyau si le tuyau était soudé en plus du matériau de remplissage sont radiographiés. Cependant aucune radiographie n'est faite pour la soudure commençante de tuyau si le tuyau était soudé sans addition de matériau de remplissage.
• WP-WX ces garnitures contenir des soudures et toutes les soudures si fait par le fabricant convenable ou par le fabricant de produit de départ sont radiographiés.

Des garnitures de CR de classe sont fabriquées aux conditions de MSS-SP-43 et n'exigent pas l'examen non destructif.

Sous ASTM A403 plusieurs catégories sont disponibles selon la composition chimique. La sélection dépendrait du matériel de tuyau relié à ces garnitures. Certaines des catégories disponibles des spécifications de matériel reliées sous ce tuyau de spécifications et de correspondance sont énumérées ci-dessous :

ASTM A420

Ces spécifications couvrent l'acier au carbone travaillé et allié des garnitures d'acier de la construction sans couture et soudée destinée à l'utilisation à de basses températures. Elles couvrent quatre catégories WPL6, WPL9, WPL3 et WPL8 selon la composition chimique. Les garnitures WPL6 sont impact examiné au temp – 50° C, WPL9 à -75° C, WPL3 à -100° C et WPL8 à la température de -195° C.

Les estimations permises de pression pour des garnitures peuvent être calculées comme pour le tuyau sans couture droit selon les règles établies dans la section applicable d'ASME B31.3.

L'épaisseur de paroi de tuyau et le type matériel seront qu'avec lesquels les garnitures ont été commandées pour être utilisées, leur identité sur les garnitures est au lieu des inscriptions de évaluation de pression.
