Détails sur le produit:
|
| Matériel: | Acier au carbone P245GH, P250GH, P265GH, P280GH, S235JR, C22.8, ST37.2 et acier inoxydable SS304/304 | Taille: | DN15-DN3000 |
|---|---|---|---|
| Pression: | PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160 | Type de bride: | type01, type02, type04, type05, type11, type12, type13, type21, type32, type34 et type36 |
| Revêtement: | Peinture noire, huile antirouille, peinture galvanisée et jaune | Surface: | Visage plat (TYPEA), visage augmenté (DACTYLOGRAPHIEZ B1 et B2), langue (TYPE cannelure de C) une li |
| Fileté: | TNP et BSP | Norme: | EN1092-1, bride forgée par DIN |
| Surligner: | DIN EN1092-1 A FORGÉ LA BRIDE,COU SLIP DE LA BRIDE WEDLING DESSUS,BRIDE LÂCHE FILETÉE PAR APPARTEMENT |
||

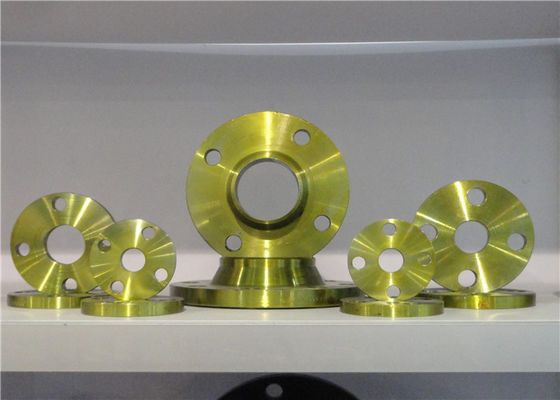

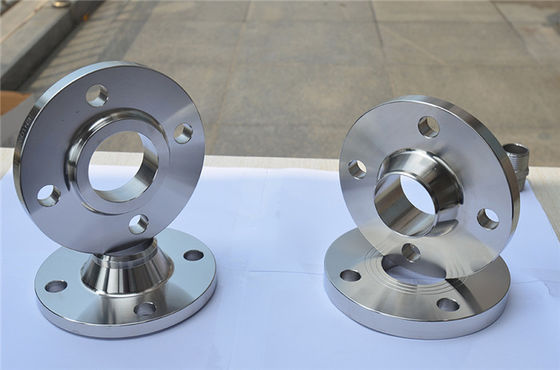

LE DIN/EN1092-1 A FORGÉ LA BRIDE PN6, PN10, PN16, PN25, PN40, PN63
COU DE WEDLING, SLIP DESSUS, BRIDE AVEUGLE, PLATE, FILETÉE, LÂCHE
1. BRIDE EN1092-1
Classe de grandeur : DN15 à DN2000
Conception : Type01, Type02, Type04, Type05, Type11, Type12, type 13,
Type21, type 32, Type33 et type 34
Pression : PN6, PN10, PN16, PN25, PN40, PN63, PN100
Matériel : Acier au carbone C22.8, S235JR, P235GH, P245GH, P250GH, P265GH, P280GH.
Acier inoxydable : SS304/304L, SS316/316L, SS321
Revêtement : la peinture noire, la peinture jaune, l'immersion d'huile, à froid et chaude antirouille ont galvanisé, enduit d'époxyde
Surface : Visage plat (TYPEA), visage augmenté (DACTYLOGRAPHIEZ B1 et B2), langue (TYPE C),
Cannelez une ligne continue au-dessus du grrove (DACTYLOGRAPHIEZ D),
Broche (TYPE renfoncement d'E) (DACTYLOGRAPHIEZ F) la broche de joint circulaire (DACTYLOGRAPHIEZ G) la cannelure de joint circulaire (TYPE H)
| Type 01 : Bride (sans lacets) de plat pour la soudure | Type 13 : Hubbed a fileté la bride |
| Type 02 : Bride de plat lâche avec soudure-sur le collier de plat | Type 21 : Bride intégrale |
| Type 04 : Bride de plat lâche avec le collier de soudure-cou | Type 32 : Soudure-sur des colliers de plat |
| Type 05 : Bride (aveugle) de blanc | Type 33 : Embouts de tuyau enroulés |
| Type 11 : bride de Soudure-cou | Type 34 : colliers de Soudure-cou |
| Type 12 : Bride sans lacets de Hubbed pour la soudure |
2. BRIDE DIN
Classe de grandeur : DN15 à DN3000
Conception :
glissement sur la bride (bride plate) : DIN2573,2576,2502,2503, 2543,2545
falnge de soudure de cou : DIN2631,2632,2633,2634,2635,2636,2637
bride aveugle : DIN 2527 PN6, PN10, PN16, PN25, PN40
falnge fileté : DIN2565,2566,2567,2568,2569
bride lâche : DIN 2641,2642,2655,2656
glissement hubbed sur la bride : DIN86029,86030
Matériel : Acier au carbone ST37.2, S235JR, C22.8.
Acier inoxydable SS304/304L, SS316/316L, SS321
DÉTAIL DE LA BRIDE DIN/EN1092-1 :
| BRIDES DIN/EN | |||
| Type | Norme | Pression nominale | Dimension |

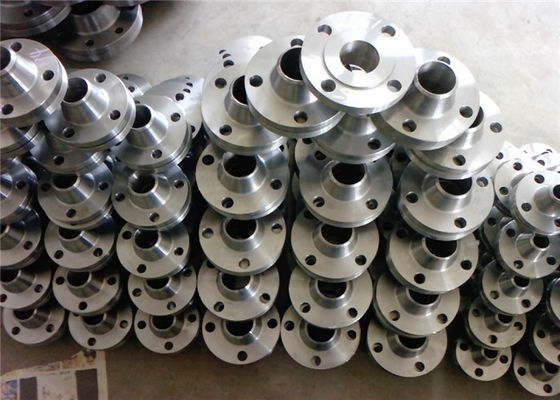

| Bride de soudure de cou | EN1092-1 Typ11 | PN6-PN100 | DN10-DN2000 |
| DIN 2631 - DIN 2637 | |||
| Brides aveugles | EN1092-1 Typ05 | PN6-PN100 | DN10-DN2000 |
| DIN 2527 | PN6-PN40 | ||
| Brides plates pour la soudure | DIN 2573/DIN2576/DIN2502/DIN2503/ DIN2543/DIN2544/DIN2545 |
PN6-PN100 | DN10-DN2000 |
| EN1092-1 Typ01 | PN6-PN40 | DN10-DN3000 | |
| Bride lâche + Soudure-sur des colliers |
DIN2641/DIN2642/DIN2655/DIN2656 | PN6-40 | DN10-DN800 |
| EN1092-1 Typ02 | DN10-DN2000 | ||
| EN1092-1 Typ32 | |||
| Bride lâche + Colliers de cou de soudure |
DIN 2673 | PN10 | DN10-DN1200 |
| EN1092-1 Typ04 | PN6-PN40 | DN10-DN2000 | |
| EN1092-1 Typ34 | |||

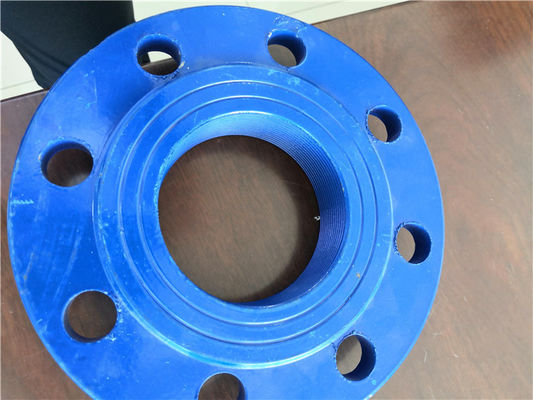

| Brides filetées | EN1092-1 Typ13 | PN6-PN100 | DN10-DN600 |
| DIN2565,2566,2567,2568,2569 | DN10-DN150 | ||
| Glissement sur la bride | EN1092-1 Typ12 | PN6-PN100 | DN10-DN600 |
| DIN86029/DIN86030 | PN10-PN16 | DN10-DN1000 | |
