Détails sur le produit:
|
| Matériel: | 304, 304L, 321, 316, 316L, etc. | Épaisseur: | SCH10, SCH20, SCH30, DST, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| Taille: | 1/2 » À 48" | Norme: | ASME, MSS, HECTOGRAMME, DIN, JIS, GIGAOCTET |
| type: | rayon de 90 degrés de long, rayon court de 90 degrés, rayon de 45 degrés de long, bande de retour de | ||
| Surligner: | 316 COUDE soudé bout à bout de la norme ANSI B16.9,COUDE 304 321 soudé bout à bout,COUDE de SCH120 XXS sans couture |
||

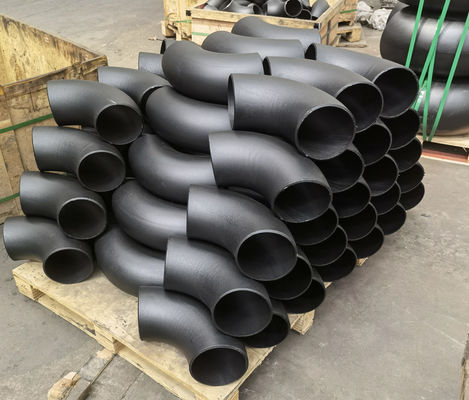

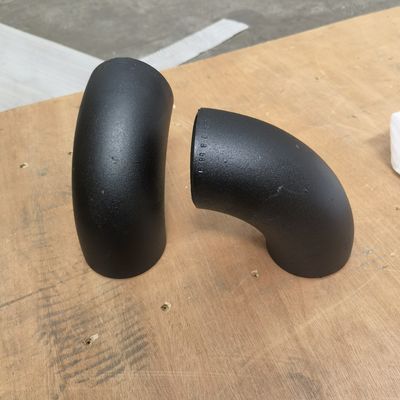

La norme ANSI B 16,9 ABOUTENT SCH10 SOUDÉ et sans couture SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. Matériel : 304, 304L, 321, 316, 316L, etc.
2. norme : ASME, MSS, HECTOGRAMME, DIN, JIS, GIGAOCTET
3. type : rayon de 90 degrés de long, rayon court de 90 degrés, rayon de 45 degrés de long, bande de retour de 180 degrés
Nous offrons les garnitures sanitaires, les garnitures sanitaires d'acier inoxydable, et les garnitures de tube d'acier inoxydable qui sont fabriquées utilisant l'acier inoxydable de qualité optima. Notre grande sélection de pièce en t sanitaire d'acier inoxydable est connue parmi le client dû à sa résistance à la traction. Ces garnitures de tube en acier dans diverses catégories et finitions selon les besoins.
Spécifications de coude soudé par bout d'acier inoxydable :
| Spécifications | Type | Données |
| Taille | rayon long/court de 90 degrés rayon de 45 degrés de long |
1/2 sans couture » - 20" (DN15-DN500) 1/2 soudé » - 48" (DN15-DN1200) |
| bande de retour de 180 degrés | 1/2 sans couture » - 4" (DN15-DN100) | |
| Épaisseur de paroi | rayon long/court de 90 degrés rayon de 45 degrés de long |
SCH5S-SCH160 |
| bande de retour de 180 degrés | SCH5S-SCH80S | |
| Matériel | 304, 304L, 321, 316, 316L, etc. | |
| Norme | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
Types de coude soudé par bout d'acier inoxydable :
Paramètre technique :
| norme ANSI B16.9 de coudes de Bout-soudure | ||||
| Diamètre nominal | Extérieur
Diameter/mm |
Centre à End/mm | ||
|

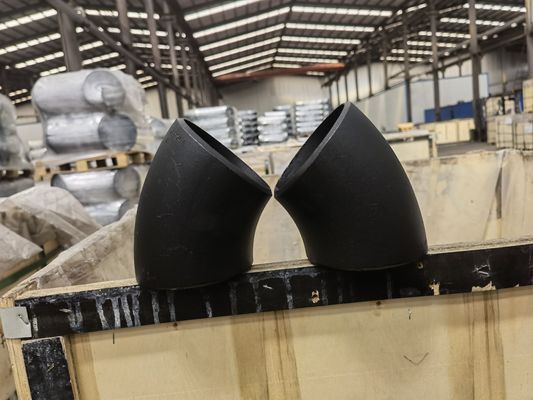

coude de 45 degrés
|
coude de 90 degrés | |||
| DN | OD | Long rayon | Long rayon | Rayon court |
| 1/2 | 21,3 | 15,7 | 38,1 | - |
| 3/4 | 26,7 | 19,1 | 38,1 | - |
| 1 | 33,4 | 22,4 | 38,1 | 25,4 |
| 1 1/4 | 42,2 | 25,4 | 47,8 | 31,8 |
| 1 1/2 | 48,3 | 28,4 | 57,2 | 38,1 |
| 2 | 60,3 | 35,1 | 76,2 | 50,8 |
| 2 1/2 | 73 | 44,5 | 95,3 | 63,5 |
| 3 | 88,9 | 50,8 | 114,3 | 76,2 |
| 3 1/2 | 101,6 | 57,2 | 133,4 | 88,9 |
| 4 | 114,3 | 63,5 | 152,4 | 101,6 |
| 5 | 141,3 | 79,2 | 190,5 | 127 |
| 5 | 168,3 | 95,3 | 228,6 | 152,4 |
| 8 | 219,1 | 127 | 304,8 | 203,2 |
| 10 | 273,1 | 158,8 | 381 | 254 |
| 12 | 323,9 | 190,5 | 457,2 | 304,8 |
| 14 | 355,6 | 222,3 | 533,4 | 355,6 |
| 16 | 406,4 | 254 | 609,6 | 406,4 |
| 18 | 457,2 | 285,8 | 685,8 | 457,2 |
| 20 | 508 | 317,5 | 762 | 508 |
| 22 | 558,8 | 342,9 | 838,2 | 558,8 |
| 24 | 609,6 | 381 | 914,4 | 609,6 |
Spécifications de coude soudé par bout d'acier inoxydable :
| Spécifications | Type | Données |
| Taille | rayon long/court de 90 degrés rayon de 45 degrés de long |
1/2 sans couture » - 20" (DN15-DN500) 1/2 soudé » - 48" (DN15-DN1200) |
| bande de retour de 180 degrés | 1/2 sans couture » - 4" (DN15-DN100) | |
| Épaisseur de paroi | rayon long/court de 90 degrés rayon de 45 degrés de long |
SCH5S-SCH160 |
| bande de retour de 180 degrés | SCH5S-SCH80S | |
| Matériel | 304, 304L, 321, 316, 316L, etc. | |
| Norme | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
