Détails sur le produit:
|
| Matériel: | SS400 | Couleur: | jaune |
|---|---|---|---|
| Pression: | 5K 10K 16K 20K 30K 40K | Conception spéciale: | oui |
| nom: | JIS B2220 5K 10K 16K 20K 30K 40K SOP BL/COULEUR JAUNE de SOH Carbon Steel SS400 | La plupart des types communs de bride de JIS b2220 10k: | Forgé/fileté/a vissé/plat |
| Surligner: | 1200NB BRIDE JIS B2220,15NB BRIDE JIS B2220,BRIDE SS400 DE BL SOH DE CONCESSION |
||

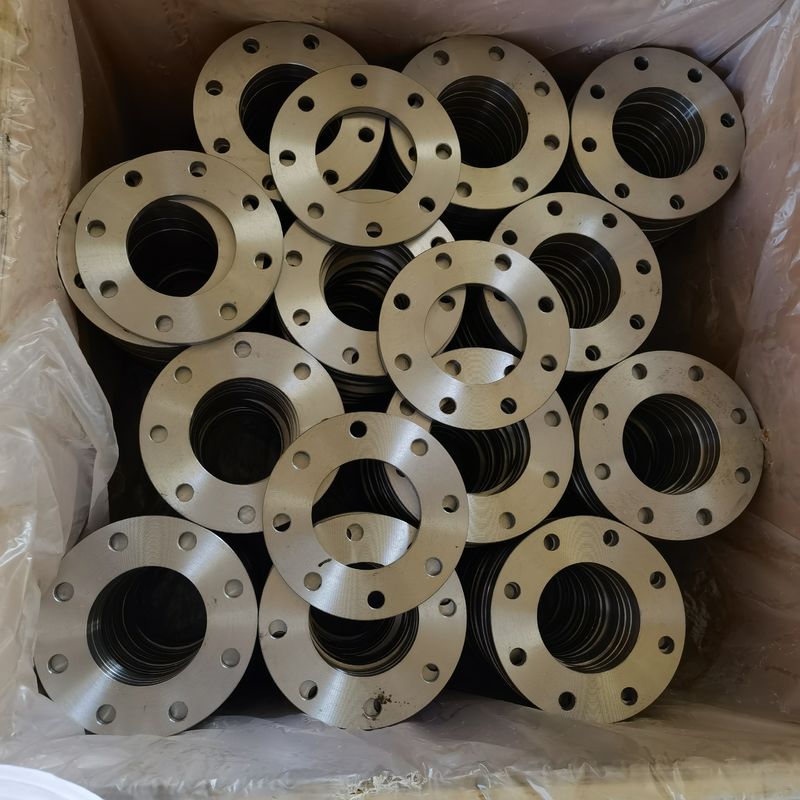

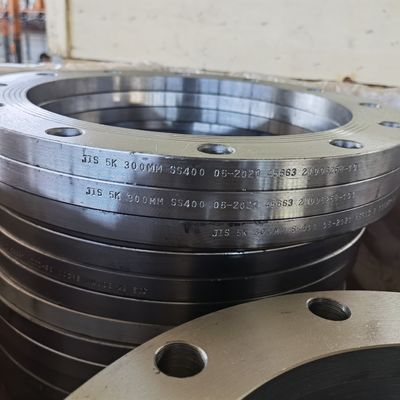

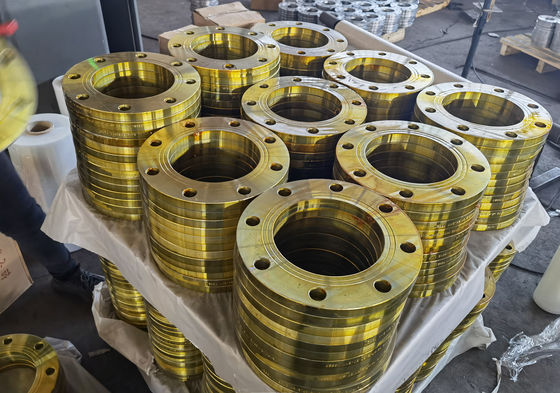

JIS B2220 5K 10K 16K 20K 30K 40K SOP BL/COULEUR JAUNE de SOH Carbon Steel SS400

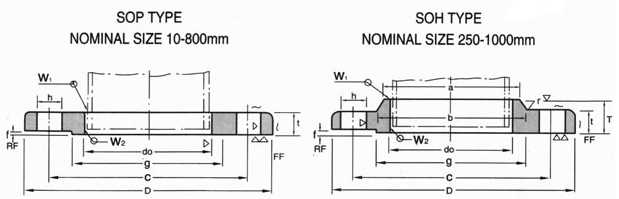

| Nominal | Extérieur | À l'intérieur | Extérieur | Dimensions sectionnelles de bride | Trou de boulon | Ni | Approximativement. | ||||||||||
| Diamètre de | Diamètre de | Dia.of | Diamètre de | t | T | Diamètre de hub | r | Diamètre de | Diamètre de | Boulon. | Non. | Trou | Boulon | Poids | |||
| Bride | Acier | Bride | Bride | a | b | Visage | Rai- visage de sed |
Cercle | du boulon | Diamètre. | Taille | (kilogramme) | |||||
| Tuyau | faites | D | f | g | Diamètre | Trous | h | CONCESSION | BL | SOH | |||||||
| 10 | 17,3 | 17,8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21,7 | 22,2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27,2 | 27,7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34,0 | 34,5 | 125,0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1,12 | 1,22 | - |
| 32 | 42,7 | 43,2 | 135,0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1,47 | 1,66 | - |
| 40 | 48,6 | 49,1 | 140,0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1,55 | 1,79 | - |
| 50 | 60,5 | 61,1 | 155,0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1,86 | 2,23 | - |
| 65 | 76,3 | 77,1 | 175,0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2,58 | 3,24 | - |
| 80 | 89,1 | 90,0 | 185,0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2,58 | 3,48 | - |
| (90) | 101,6 | 102,6 | 195,0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2,73 | 3,90 | - |
| 100 | 114,3 | 115,4 | 210,0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3,10 | 4,57 | - |
| 125 | 139,6 | 141,2 | 250,0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4,73 | 7,18 | - |
| 150 | 165,2 | 166,6 | 280,0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6,30 | 10,10 | - |
| (175) | 190,7 | 192,1 | 305,0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6,75 | 11,80 | - |
| 200 | 216,3 | 218,0 | 330,0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7,46 | 8,00 | - |
| (225) | 241,8 | 243,7 | 350,0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7,70 | 15,80 | - |
| 250 | 267,4 | 269,5 | 400,0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11,80 | 22,60 | 12,70 |
| 300 | 318,5 | 321,0 | 445,0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12,60 | 27,80 | 13,80 |
| 350 | 355,6 | 358,1 | 490,0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16,30 | 36,90 | 18,20 |
| 400 | 406,4 | 409,0 | 560,0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23,20 | 52,10 | 25,80 |
| 450 | 457,2 | 460,0 | 620,0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29,30 | 68,40 | 33,40 |
| 500 | 508,0 | 511,0 | 675,0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33,30 | 81,60 | 38,00 |
| (550) | 558,8 | 562,0 | 745,0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42,90 | 105(112) | 49,40 |
| 600 | 609,6 | 613,0 | 795,0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45,40 | 120(134) | 52,60 |
| (650) | 660,4 | 664,0 | 845,0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51,80 | 144(161) | 60,20 |
| 700 | 711,2 | 715,0 | 905,0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59,00 | 176(196) | 70,20 |
| (750) | 762,0 | 766,0 | 970,0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72,80 | 214(248) | 86,50 |
| 800 | 812,8 | 817,0 | 1020,0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76,00 | 249(286) | 92,00 |
| (850) | 863,6 | 868,0 | 1070,0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80,10 | (330) | 98,70 |
| 900 | 914,4 | 919,0 | 1120,0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88,90 | (377) | 110,00 |
| 1000 | 1016,0 | 1021,0 | 1235,0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109,00 | (512) | 133,00 |
| 1100 | 1117,6 | 1122,0 | 1345,0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131,00 | (675) | 175,00 |
| 1200 | 1219,2 | 1224,0 | 1465,0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163,00 | (854) | 215,00 |
| 1350 | 1371,6 | 1376,0 | 1630,0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204,00 | (1180) | 274,00 |
| 1500 | 1524,0 | 1529,0 | 1795,0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248,00 | (1590) | 340,00 |
| Diagramme de taille de bride de JIS 10k | 1/2 » (15 NOTA:) à 48" (1200NB) DN10~DN5000 |
|---|---|
| Normes de bride de JIS 10k 80a | ANSI/ASME B16.5, B16.47 la série A et le B, B16.48, BS4504, BS 10, EN-1092, DIN, norme ANSI bride, ASME bride, les BS bride, DIN bride, en bride, la bride de GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Calcul de pression de bride de JIS 10k 50a dans le DIN | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, bride de PN64 JIS 10k |
| Norme ANSI d'estimation de pression de bride de JIS 10k rf | Classe 150 livres, 300 livres, 600 livres, 900 livres, 1500 livres, 2500 livres de bride de JIS 10k 25a |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 glissement de K JIS 10k sur la bride |
| UNI | bride de 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a |
| En | bride de cou de soudure de 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k |
| La plupart des types communs de bride de JIS b2220 10k | Forgé/fileté/a vissé/plat |
| Technique de production |
|
| Glissement de JIS 10k sur le revêtement de bride | Peinture noire d'huile, bride galvanisée de peinture antirouille, galvanisée, jaune de l'immersion transparente, à froid et chaude JIS 10k |
| Reliez le type type de visage de bride | Le visage augmenté (rf), Ring Type Joint (RTJ), le visage plat (FF), grand hommes-femmes (LMF), assemblent le visage (LJF), la petite langue hommes-femmes (SMF) et petite, la grande langue et la cannelure à clin, cannelure |
| Certificats d'essai de bride de JIS 10k | En 10204/3.1B Les matières premières délivrent un certificat Rapport 100% des essais de radiographie Rapport d'inspection de tiers, etc. |
| Essai de bride aveugle de JIS 10k | Spectrographe à lecture directe, machine d'essai hydrostatique, détecteur de rayon X, détecteur trasonic de faille d'UI, détecteur de particules magnétiques |
| Conception spéciale |
Selon votre dessin As, norme ANSI, les BS, DIN et JIS |
| Équipement | Machine de presse, machine à cintrer, poussant la machine, la machine taillante électrique, sablant la machine etc. |
| Origine | Europe indienne/occidentale/Japon/Etats-Unis/coréen |
| Utilisations et application de bride de JIS 10k 80a |
|
| Fabricant de |
Norme ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, en, SABS, NFE etc.
|
| Exportation de bride aveugle de JIS 10k vers | L'Indonésie, l'Ukraine, l'Inde, l'Irlande, le Singapour, l'Arabie Saoudite, l'Espagne, Dubaï, le Pérou, la Thaïlande, la Corée, l'Iran, le Canada, les Etats-Unis, le Brésil, l'Egypte, l'Oman, etc. |
| Certificats d'essai matériel (MTC) selon en 10204 3,1 et en 10204 3,2, certificats d'essai certifiant la NACE MR0103, la NACE MR0175 | |
Un des fabricants premiers de bride de la qualité JIS 10k rf dans l'offre ces bride de JIS 10k 80a selon la norme. Le métal d'Excel est une OIN a certifié le fabricant de bride de JIS 10k 50a et la bride de JIS 10k 40a
| Bride de l'acier au carbone JIS b2220 10k | ASTM/ASME A/SA105 A/SA105N et A/SA216-WCB, DIN 1,0402, DIN 1,0460, DIN 1,0619, meurent l'acier, ASTM A105/ASME SA105, A105N, ASTM A350 LF2/ASME SA350, le haut CS ASTM A694/A694 (F52 F56 F60 F65 F70 F80) de rendement |
| Bride de l'acier inoxydable JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1,4301, DIN 1,4306, DIN 1,4401, DIN 1,4404, DIN 1,4308, DIN 1,4408, DIN 1,4306, DIN 1,4409 |
| Bride de l'acier allié JIS b2220 10k | ASTM A182/ASME SA182 F5, F9, F11, F12, F22, F91 |
| Bride titanique de JIS b2220 10k | ASTM B381/ASME SB381, titane gr. 1, gr. titanique 2, gr. titanique 4, gr. titanique 5, gr. titanique 7 ASTM R50250/GR.1 | R50400/GR.2 | R50550/GR.3 | R50700/GR.4 | GR.6 |R52400/GR.7 | R53400/GR.12 | R56320/GR.9 |R56400/GR.5 |
| Bride de cuivre de JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc. |
| Bride de cuivre du nickel JIS b2220 10k | SB 61/62/151/152, nickel de cuivre 90/10 (C70600), nickel 70/30 (C71500), UNS C71640 d'ASTM/ASME de Cupro |
| Bride en laiton de JIS b2220 10k | 3602 / 2604/H59/H62/etc. |
| Bride d'Inconel JIS b2220 10k | ASTM B564/ASME SB564, Inconel 600, 601, 625, 718, 783, 690, bride de x750 JIS b2220 10k |
| Bride de Hastelloy JIS b2220 10k | ASTM B564/ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X brides |
| Bride de Monel JIS b2220 10k | ASTM B564/ASME SB564, Monel 400 no. N04400), Monel 500 (no. N05500 (d'UNS d'UNS) |
| Bride de l'alliage 20 JIS b2220 10k | ASTM B462/ASME SB462, alliage de Carpenter® 20, alliage 20Cb-3 |
| Bride en aluminium de JIS b2220 10k | 5052 /6061/ 6063/2017/7075/etc. |
| Bride du nickel JIS b2220 10k | ASTM B564/ASME SB564, nickellent 200, nickellent 201, nickellent 205, nickellent 205LC |
| Bride duplex de JIS b2220 10k | S31803 / S32205 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Bride superbe du duplex JIS b2220 10k | S32750 / S32760 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Bride d'Incoloy JIS b2220 10k | ASTM B564/ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 brides |
| 254 bride de Smo JIS b2220 10k | ASTM A182/ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1,4547 |
| Bride de Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| L'autre matériel de bride de JIS b2220 10k | Bronze de bidon, bronze d'Alumunum, bronze d'avance |
Émergé en tant qu'un du supérieur la plupart de fabricant de bride de JIS 10k 25a, nous tenons un large éventail de bride de JIS 10k 65a dans toutes les tailles et dimensions, distributeur de confiance et fournisseur de bride de JIS 10k 40a et fournir le glissement de JIS 10k sur l'expédition immédiate de bride partout
