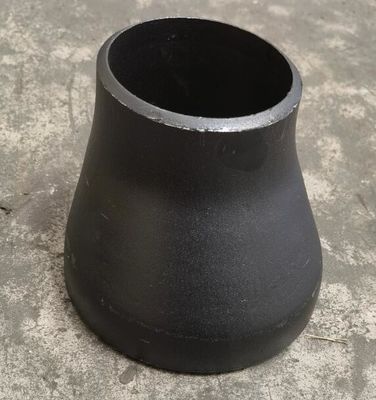

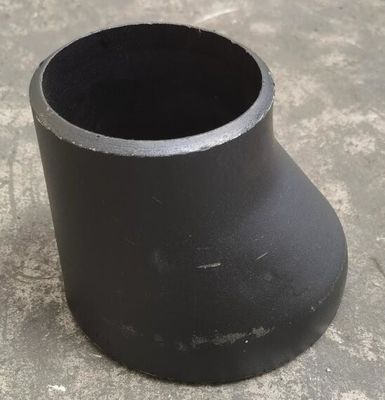

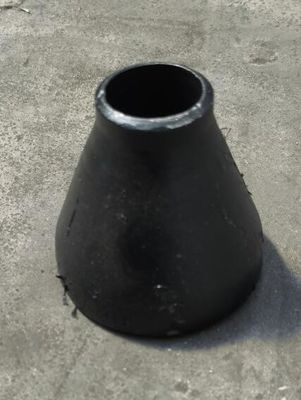

Peinture de noir du réducteur SCH40 A234 WPB de tuyau d'acier de CCE d'ESCROQUERIE du PED ASME B16.9 d'OIN

Peinture de noir du réducteur SCH40 A234 WPB de tuyau d'acier de CCE d'ESCROQUERIE du PED ASME B16.9 d'OIN
Peinture de noir du réducteur SCH40 A234 WPB de tuyau d'acier de CCE d'ESCROQUERIE du PED ASME B16.9 d'OIN Peinture de noir du réducteur SCH40 A234 WPB de tuyau d'acier de CCE d'ESCROQUERIE du PED ASME B16.9 d'OIN Peinture de noir du réducteur SCH40 A234 WPB de tuyau d'acier de CCE d'ESCROQUERIE du PED ASME B16.9 d'OIN

Image Grand :  Peinture de noir du réducteur SCH40 A234 WPB de tuyau d'acier de CCE d'ESCROQUERIE du PED ASME B16.9 d'OIN

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: XF
Certification: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Numéro de modèle: 1/2 » - 48"
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: 1USD-100USD
Détails d'emballage: Caisses et palettes de contreplaqué
Délai de livraison: 15-30DAYS
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 1500TONS UN MOIS
Contact

Peinture de noir du réducteur SCH40 A234 WPB de tuyau d'acier de CCE d'ESCROQUERIE du PED ASME B16.9 d'OIN

description de
Norme: ASME B16.9 Taille: 1/2 » - 48"
Matériel: A234 WPB SS304/304L SS316/316L Épaisseur: SCH5, SCH10, SCH20, SCH30, DST, SCH40, SCH80, SCH120, SCH160
Revêtement: Peinture noire, huile, galvanisée froide et galvanisé à chaud Paquet: Caisses et palettes de contreplaqué
Surligner:

Réducteur de tuyau d'acier d'ESCROQUERIE d'ASME B16.9

,

Réducteur de tuyau d'acier de CCE d'ASME B16.9

,

Réducteur de noir du PED A234 WPB d'OIN

RÉDUCTEUR SCH40 A234 WPB DE CCE DE RÉDUCTEUR D'ESCROQUERIE D'ASME B16.9 AVEC LA PEINTURE NOIRE



Matériel : A234 WPB SS304/304L SS316/316L



Taille : 1/2 » - 48"



Épaisseur : SCH5, SCH10, SCH20, SCH30, DST, SCH40, SCH80, SCH120, SCH160





Revêtement : Peinture noire, huile, galvanisée froide et galvanisé à chaud



Paquet : Caisses et palettes de contreplaqué



Description de produit détaillée
Nom de produit : COUDE, RÉDUCTEUR, PIÈCE EN T, PAC Norme : NORME ANSI B16.9, EN10253, DIN
Matériel : A234 WPB/P245GH/S235JRG2/ST37-2 Type : Montage sans couture, montage soudé
Couleur : Noir, huile de preuve de rouille Acier : Acier au carbone, acier inoxydable
Emplacement : Hebei Paiement : Paiement par anticipation de 30%, 70% contre la copie de BL
Certificat : OIN, LE PED Utilisation : Connexion de tuyau

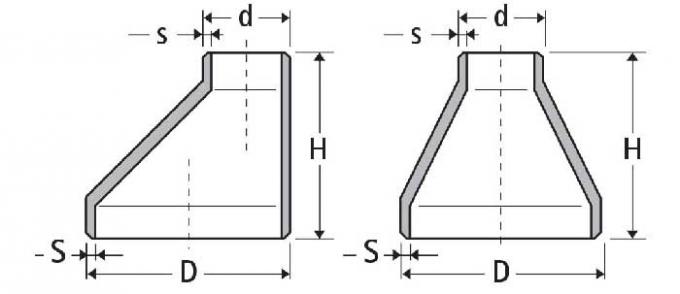

Dimensions de réducteurs de norme ANSI /ASME B16.9, diagramme concentrique soudé bout à bout de dimensions de réducteur, dimensions soudées bout à bout excentriques de réducteurs :

Le réducteur d'Eccnetric dimensionne la norme ANSI B16.9

Dimensions de réducteurs d'acier inoxydable

Code RCD REISO Ø GRAND Ø PETIT TAILLE H millimètre POIDS THÉORIQUE KILOGRAMME
DN D millimètre Épaisseur S millimètre DN d millimètre Épaisseur s millimètre
27 21 3/4 26,9 2,3 1/2 21,3 2,0 38 0,08
33 21 1 33,7 2,6 1/2 21,3 2,0 50 0,09
33 27 3/4 26,9 2,3 0,09
42 21 1 ″ 1/4 42,4 2,6 1/2 21,3 2,0 50 0,12
42 27 3/4 26,9 2,3 0,13
42 33 1 33,7 2,6 0,14
*48 21 1 ″ 1/2 48,3 2,6 1/2 21,3 2,0 64 0,18
48 27 3/4 26,9 2,3 0,19
48 33 1 33,7 2,6 0,20
48 42 1 ″ 1/4 42,4 2,6 0,20
60 27 2 60,3 2,9 3/4 26,9 2,3 76 0,30
60 33 1 33,7 2,6 0,31
60 42 1 ″ 1/4 42,4 2,6 0,32
60 48 1 ″ 1/2 48,3 2,6 0,33
76 33 2 ″ 1/2 76,1 2,9 1 33,7 2,6 90 0,40
76 42 1 ″ 1/4 42,4 2,6 0,47
76 48 1 ″ 1/2 48,3 2,6 0,48
76 60 2 60,3 2,6 0,49
89 42 3 88,9 3,2 1 ″ 1/4 42,4 2,6 90 0,55
89 48 1 ″ 1/2 48,3 2,6 0,61
89 60 2 60,3 2,9 0,62
89 76 2 ″ 1/2 76,1 2,9 0,63
114 48 4 114,3 3,6 1 ″ 1/2 48,3 2,6 100 0,85
114 60 2 60,3 2,9 0,98
114 76 2 ″ 1/2 76,1 2,9 1,00
114 89 3 88,9 3,2 1,02
139 60 5 139,7 4,0 2 60,3 2,9 127 1,60
139 76 2 ″ 1/2 76,1 2,9 1,70
139 89 3 88,9 3,2 1,74
139 114 4 114,3 3,6 1,76
*168 76 6 168,3 4,5 2 ″ 1/2 76,1 2,9 140 2,60
168 89 3 88,9 3,2 2,70
168 114 4 114,3 3,6 2,82
168 139 5 139,7 4,0 2,94
219 114 8 219,1 6,3 4 114,3 3,6 152 5,03
219 139 5 139,7 4,0 5,12
219 168 6 168,3 4,5 5,18
*273 114 10 273,0 6,3 4 114,3 3,6 178 7,00
*273 139 5 139,7 4,0 7,20
273 168 6 168,3 4,5 7,40
273 219 8 219,1 6,3 7,55
323 168 12 323,9 7,1 6 168,3 4,5 203 11,00
323 219 8 219,1 6,3 11,10
323 273 10 273 6,3 11,20

N.B. code RCD = réducteurs concentriques – code REISO = réducteurs désaxés

* seulement concentrique



Norme ANSI/RÉDUCTEUR d'ASME B16.9 – tolérances dimensionnelles de réducteur de Concnentric et de réducteurs excentriques de tuyau

Taille nominale de tuyau 1/2 à 2.1/2 3 à 3.1/2 4 5 à 8
Diamètre extérieur
à (d) biseauté		 + 1,6
– 0,8		 1,6 1,6 + 2,4
– 1,6
À l'intérieur du diamètre à l'extrémité 0,8 1,6 1,6 1,6
Longueur totale (h) 2 2 2 2
Taille nominale de tuyau 10 à 18 20 à 24 26 à 30 32 à 48
Diamètre extérieur
à (d) biseauté		 + 4
– 3,2		 + 6,4
– 4,8		 + 6,4
– 4,8		 + 6,4
– 4,8
À l'intérieur du diamètre à l'extrémité 3,2 4,8 + 6,4
– 4,8		 + 6,4
– 4,8
Longueur totale (h) 2 2 5 5
Épaisseur de paroi (t) Moins de 87,5% d'épaisseur de paroi nominale

Les tolérances dimensionnelles sont dans les millimètres sauf indication contraire et sont ± égal sauf mention contraire.
