Détails sur le produit:
|
| Spécifications: | Coude d'ASME B16.9 11 | Diagramme de taille de coude fileté: | 1/8" NOTA: à 4" NOTA: (Visser-prise) |
|---|---|---|---|
| Type forgé: | TNP (fileté), BSPT, BSPP. | Le commutateur de coude dimensionne la classe: | 2000#, 3000#, 6000#, 9000# |
| Type de connexion de coude de TNP 90: | Soudure | ||
| Surligner: | Commutateur vissé de coude de soudure de prise,Le coude de soudure de prise CLASSENT 2000,CLASSE 3000 de coude de 90 degrés |
||

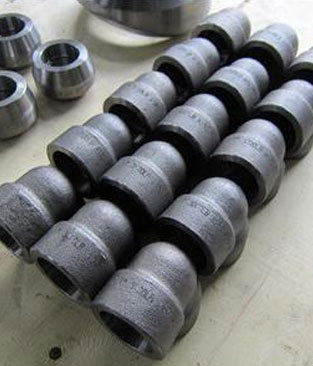

Coude vissé et coude de soudure de prise, commutateur coude CLASS3000 CLASS2000 de 90 degrés
Considéré pour être l'une des garnitures les plus souples à travers plusieurs industries, des coudes est employés pour provoquer l'écoulement directionnel dans des systèmes de tuyauterie. Quand on parle du coude d'ASME B16.11, il est en référence à la longueur d'un tuyau avec un coude fermé dans lui. Un coude du conduit est un montage installé entre deux longueurs de tuyau ou tube permettant un changement de direction, habituellement dans le 90° ou le 45° ou une direction 22.5°. La capacité de l'les coudes faits sur commande, y compris le coude de soudure de douille de 45 degrés est très unique et fournit à des installateurs des configurations telles que la flexibilité et la commodité inégalées tout en en même temps simplifiant le montage des joints faits sur commande en grande partie.
Achat commutateur de pouce de la taille 1 1/2 de 45/90 coudes à 2 pouces, TNP, classe 3000#, 6000# ASME B16.11, ASTM A105 au petit prix
Utilisant des 45 degrés a vissé le diagramme de poids de coude que le fabricant pourrait coutume faire des coudes utilisant de divers matériaux tels que l'acier, l'acier au carbone, l'acier inoxydable, le cuivre, l'aluminium, le laiton, etc. fréquemment utilisés dans des applications pressurisées, la soudure de prise d'acier inoxydable coude de 45 degrés est disponible dans diverses formes et tailles pour l'usage dans diverses applications. La norme d'ASME B16.11 qui a employé dans la fabrication des garnitures forgées telles que des coudes couvre plusieurs bases telles que des estimations, a fileté des dimensions de coudes de 90 degrés, des tolérances, l'inscription et des besoins en matériaux. Les conditions couvertes par cette norme incluent également la prise-soudure et filètentes 1/4 TNP coude de 90 degrés.
| Spécifications : | Coude d'ASME B16.9 11 |
| Diagramme de taille de coude fileté : | 1/8" NOTA: à 4" NOTA: (Visser-prise) |
| Type forgé : | TNP (fileté), BSPT, BSPP. |
| Le commutateur de coude dimensionne la classe : | 2000#, 3000#, 6000#, 9000# |
| Niveau de coude de 45 degrés TNP : | JISB2311, EST 2062, DIN, LA NORME ANSI B16.28, ASME B16.9, BS10, ASME B16.47, ASME B16.38, MSS-SP-43, JISB2313, ASME B16.25, MSS SP-75, DIN2605, JISB2312, PN, AWWA C207, BS4504, BS1560, BS, LE GIGAOCTET, OIN |
| Type de connexion de coude de TNP 90 : | Soudure |
| Coude 90 degrés de pression de commutateur : | Vérifiez l'estimation de pression de la prise, filetée : 3000 LIVRES, 6000 LIVRES, 9000 LIVRES |
| Mills And Origin : | L'Europe, Inde, Japonais, Russe, Etats-Unis |

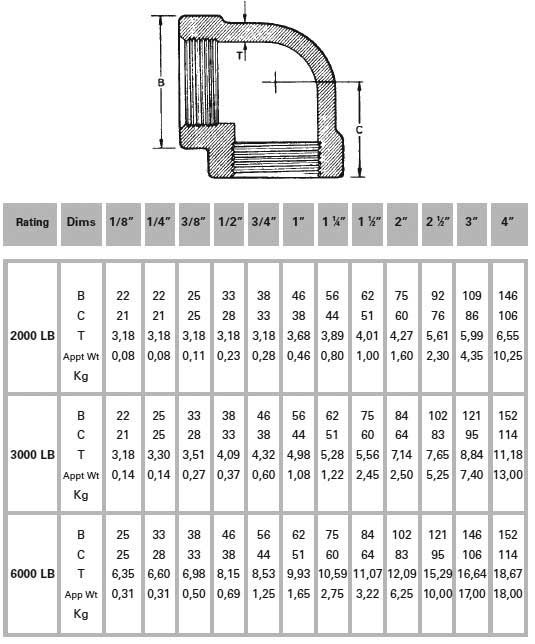

| Classe 2000 | Taille nominale de tuyau | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| B | – | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |
| F | – | 3/4 | 3/4 | 1 | 1 1/8 | 1 1/4 | 1 5/16 | 1 3/8 | 1 11/16 | 2 1/16 | 2 1/2 | 3 1/8 | |
| Poids | – | 0,188 | 0,236 | 0,435 | 0,740 | 1,058 | 1,375 | 1,740 | 2,883 | 7,750 | 11,313 | 19,125 | |
Classe 3000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| B | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | |
| F | 3/4 | 3/4 | 1 | 1 1/8 | 1 1/4 | 1 5/16 | 1 3/8 | 1 11/16 | 1 3/4 | 2 1/16 | 2 1/2 | 3 1/8 | |
| Poids | 0,250 | 0,290 | 0,500 | 0,750 | 1,188 | 1,988 | 2,235 | 3,000 | 4,930 | 7,375 | 13,588 | 19,063 | |
Classe 6000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| B | 1 1/6 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 5 3/4 | – | |
| F | 3/4 | 1 | 1 1/8 | 1 1/4 | 1 5/16 | 1 3/8 | 1 11/16 | 1 3/4 | 2 1/16 | 2 1/2 | 3 1/8 | – | |
| Poids | 0,250 | 0,640 | 0,500 | 1,438 | 2,188 | 2,785 | 4,688 | 5,750 | 9,500 | 15,000 | 30,563 | – | |

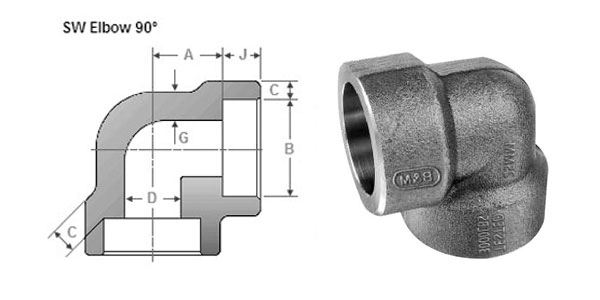

| NPS | Prise Trou |
Profondeur Prise |
Trou Diamètre |
Prise POIDS |
Corps POIDS |
| B | J | D | C | G | |
| 1/2 | 21,95 21,70 |
10 | 16,6 15 |
4,65 4,10 |
3,75 |
| 3/4 | 27,30 27,05 |
13 | 21,7 20,2 |
4,90 4,25 |
3,90 |
| 1 | 34,05 33,80 |
13 | 27,4 25,9 |
5,70 5,00 |
4,55 |
| 1.1/4 | 42,80 42,55 |
13 | 35,8 34,3 |
6,05 5,30 |
4,85 |
| 1.1/2 | 48,90 48,65 |
13 | 41,7 40,1 |
6,35 5,55 |
5,10 |
| 2 | 61,35 61,10 |
16 | 53,5 51,7 |
6,95 6,05 |
5,55 |
| 2.1/2 | 74,20 73,80 |
16 | 64,2 61,2 |
8,75 7,65 |
7,00 |
| 3 | 90,15 89,80 |
16 | 79,5 46,4 |
9,50 8,30 |
7,60 |
| 4 | 115,80 115,45 |
19 | 103,8 100,7 |
10,70 9,35 |
8,55 |
1-1/2 soudure de prise de la douille 316L de pouce coude de 45 degrés
2 coude du conduit du commutateur 6000# de pouce 3000lb
Commutateur 3000# 304L de 3 pouces coude de soudure de douille de 45 degrés
commutateur de pouce 2000# de 3/4 x de 1/2 coude de 90 degrés
1 pouce 9000# 304L solides solubles ASME B16.11 coude de 90 degrés
2 coude de soudure de prise forgé de pouce 2000# par 2205 en acier duplex 90 degrés
1/8 pouce 150# coude fileté 45 par degrés
1-1/2 pouce TNP X NPS a fileté la classe 3000 de coude
1/8 pouce 3000# a fileté réduire le coude
la femelle de coude de 90 degrés de 1/8 pouce 6000# a fileté
1/4 TNP coude de 90 degrés
coude fileté 90 par degrés d'acier inoxydable de 12 pouces

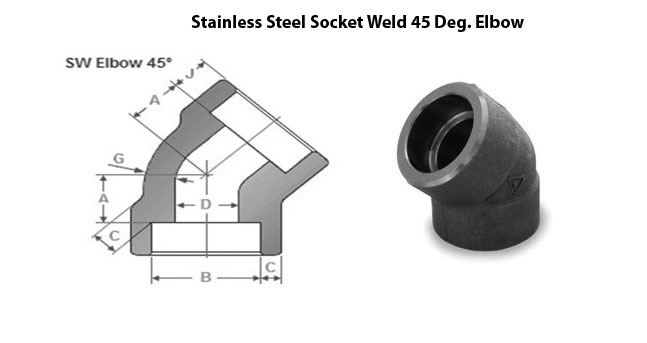

| NPS | Prise Trou |
Profondeur Prise |
Trou diamètre |
Prise épaisseur de paroi |
Corps épaisseur de paroi |
Centre à baser de la prise |
|
| B | J | D | C | G | 45° | ||
| 1/2 | 21,95 21,70 |
10 | 16,6 15 |
4,65 4,10 |
3,75 | 11,5 | |
| 3/4 | 27,30 27,05 |
13 | 21,7 20,2 |
4,90 4,25 |
3,90 | 12,5 | |
| 1 | 34,05 33,80 |
13 | 27,4 25,9 |
5,70 5,00 |
4,55 | 14 | |
| 1 ¼ | 42,80 42,55 |
13 | 35,8 34,3 |
6,05 5,30 |
4,85 | 17 | |
| 1 ½ | 48,90 48,65 |
13 | 41,7 40,1 |
6,35 5,55 |
5,10 | 21 | |
| 2 | 61,35 61,10 |
16 | 53,5 51,7 |
6,95 6,05 |
5,55 | 25 | |
| ½ 2 | 74,20 73,80 |
16 | 64,2 61,2 |
8,75 7,65 |
7,00 | 29 | |
| 3 | 90,15 89,80 |
16 | 79,5 46,4 |
9,50 8,30 |
7,60 | 31,5 | |
| 4 | 115,80 115,45 |
19 | 103,8 100,7 |
10,70 9,35 |
8,55 | 41,5 | |
| NPS | Min Length du fil |
En dehors du diamètre de la bande |
Minute POIDS |
Centre à finir | |
| B | J | D | G | 45° C |
|
| 1/2 | 10,9 | 13,6 | 38 | 4,09 | 25 |
| 3/4 | 12,7 | 13,9 | 46 | 4,32 | 28 |
| 1 | 14,7 | 17,3 | 56 | 4,98 | 33 |
| 1.1/4 | 17 | 18 | 62 | 5,28 | 35 |
| 1.1/2 | 17,8 | 18,4 | 75 | 5,56 | 43 |
| 2 | 19 | 19,2 | 84 | 7,14 | 44 |
| 2.1/2 | 23,6 | 28,9 | 102 | 7,65 | 52 |
| 3 | 25,9 | 30,5 | 121 | 8,84 | 64 |
| 4 | 27,7 | 33 | 152 | 11,18 | 79 |
| NPS | Min Length du fil |
En dehors du diamètre de la bande |
Minute POIDS |
Centre à finir | |
| B | J | D | G | 45° C |
|
| 1/2 | 10,9 | 13,6 | 46 | 8,15 | 28 |
| 3/4 | 12,7 | 13,9 | 56 | 8,53 | 33 |
| 1 | 14,7 | 17,3 | 62 | 9,93 | 35 |
| 1.1/4 | 17 | 18 | 75 | 10,59 | 43 |
| 1.1/2 | 17,8 | 18,4 | 84 | 11,07 | 44 |
| 2 | 19 | 19,2 | 102 | 12,09 | 52 |
| 2.1/2 | 23,6 | 28,9 | 121 | 15,29 | 64 |
| 3 | 25,9 | 30,5 | 146 | 16,64 | 79 |
| 4 | 27,7 | 33 | 152 | 18,67 | 79 |
Classe 2000 |
Nominal Tuyau Taille |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| – | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 3 | 3 3/8 | 4 3/16 | ||
| B | – | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |
| Poids | – | 0,198 | 0,283 | 0,500 | 0,773 | 1,013 | 1,550 | 2,180 | 3,140 | 6,500 | 10,925 | 26,675 | |
| Classe 3000 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 1/2 | ||
| B | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | |
| Poids | 0,236 | 0,350 | 0,592 | 0,973 | 1,355 | 2,265 | 2,407 | 3,500 | 5,920 | 11,900 | 14,438 | 31,975 | |
| Classe 6000 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 3/16 | 4 1/2 | ||
| B | 1 1/6 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 5 3/4 | 6 | |
| Poids | 0,250 | 0,625 | 1,023 | 1,625 | 2,625 | 3,500 | 6,750 | 7,500 | 13,438 | 20,875 | 39,050 | 38,000 | |
| NPS | Min Length du fil |
En dehors du diamètre de la bande |
Minute POIDS |
Centre à finir | ||
| B | J | D | G | 90° |
45° C |
|
| 1/2 | 10,9 | 13,6 | 46 | 8,15 | 38 | 28 |
| 3/4 | 12,7 | 13,9 | 56 | 8,53 | 44 | 33 |
| 1 | 14,7 | 17,3 | 62 | 9,93 | 51 | 35 |
| 1.1/4 | 17 | 18 | 75 | 10,59 | 60 | 43 |
| 1.1/2 | 17,8 | 18,4 | 84 | 11,07 | 64 | 44 |
| 2 | 19 | 19,2 | 102 | 12,09 | 83 | 52 |
| 2.1/2 | 23,6 | 28,9 | 121 | 15,29 | 95 | 64 |
| 3 | 25,9 | 30,5 | 146 | 16,64 | 106 | 79 |
| 4 | 27,7 | 33 | 152 | 18,67 | 114 | 79 |
