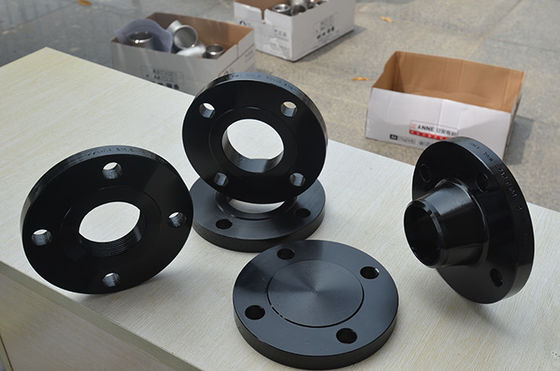

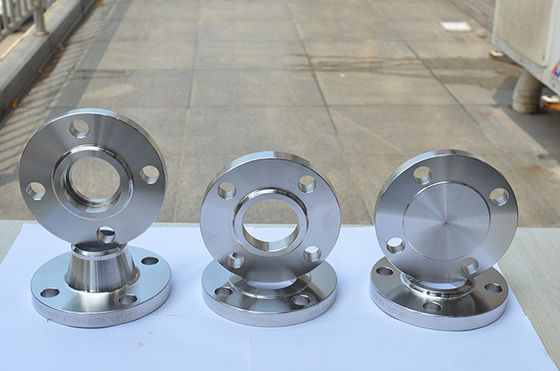

Glissement en acier forgé de la norme ANSI B16.47 de la norme ANSI B16.5 de BRIDE sur le cou de Lap Joint Bind Socket Welding

Sont glissés au-dessus du tuyau et ont puis soudé de l'intérieur et de l'extérieur de pour fournir la force suffisante et pour empêcher la fuite. Cette bride est employée au lieu des cous de soudure par beaucoup d'utilisateurs en raison de son plus peu coûteux et également du fait qu'il exige moins d'exactitude en coupant le tuyau à la longueur. Glissement - des ons ne sont pas normalement employés dans des applications de haut-effort dues au bas attachement de hub et de soudure.

Également connu comme bride de haut-hub ou bride conique de hub, des brides de soudure-cou sont conçues pour être jointes à un système sifflant par la bout-soudure. Des brides de cou de soudure sont préférées quand la tuyauterie est sujette aux efforts élevés, aux hautes pressions ou à températures inférieures à zéro/élevées. Le cou, ou le hub, aide à transmettre le stress environnemental à la bride avec le tuyau dans dans lequel on la soude. La transition progressive de l'épaisseur de la base du hub à l'épaisseur de paroi au soudé bout à bout fournit le renfort important de la bride. La turbulence et l'érosion sont dues réduit à la taille ennuyée assortie du tuyau et de la bride. Ces brides sont ennuyées pour assortir l'identification du tuyau de accouplement tellement là n'est aucune restriction d'écoulement.

Semblable à une bride sans lacets dans la conception, mais avec un trou qui est contre-alésé pour accepter le tuyau. Le diamètre du restant ennuyé est identique que le diamètre intérieur du tuyau. Une soudure d'angle autour du hub de la bride a attaché la bride dans le tuyau. Une soudure facultative d'intervalle peut être appliquée dans des applications élevées d'effort. Sa plus grande utilisation est dans les systèmes à haute pression tels que les lignes hydrauliques et de vapeur.

Utilisé pour des circonstances spéciales avec leur principal avantage étant qu'ils peuvent être fixés dans le tuyau sans soudure. Parfois une soudure de joint est également employée en même temps que la connexion filetée. Bien que disponible dans la plupart de tailles et d'estimation de pression, a fileté des brides aujourd'hui sont employés presque exclusivement dans de plus petites tailles de tuyau. Les brides filetées ne sont pas appropriées à la tuyauterie avec des épaisseurs de paroi minces parce que la coupure d'un fil sur le tuyau n'est pas possible.

Presque identique à une bride sans lacets, mais à avoir un rayon à l'intersection du trou et du visage de bride pour adapter à une extrémité de souche de recouvrement. Ces brides glissent au-dessus du tuyau et ne sont pas autrement soudées ou ne sont pas attachées à lui. De la pression de boulonnage est transmise à la garniture par la pression de la bride contre le dos du recouvrement de tuyau (souche-fin). Le visage sur les formes de souche-fin le visage de garniture de la bride. Assemblez les brides à clin n'ont pas soulevé des visages et une connexion simple exige chacun des deux assemblent la bride et une souche-fin à clin de tuyau. Elles mieux sont employées où des sections des systèmes de tuyauterie doivent être démantelées rapidement et facilement pour l'inspection ou le remplacement.

Les brides aveugles n'ont pas un trou et sont employées pour couper une ouverture de système sifflant ou de navire. Sa conception permet facile d'accès au système de navire ou de tuyauterie pour l'inspection. Elle peut être fournie avec ou sans des hub à l'option du fabricant. En termes de chargement interne de pression et de boulon, les brides aveugles, particulièrement dans les tailles plus grandes, sont les types le plus fortement soumis à une contrainte de bride.
