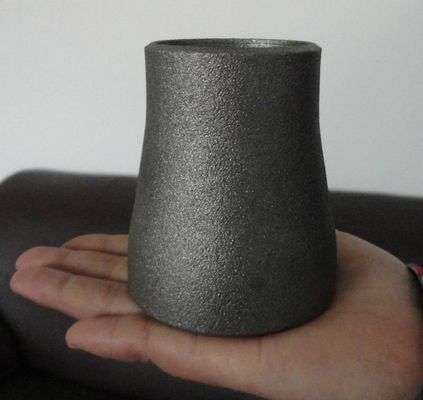

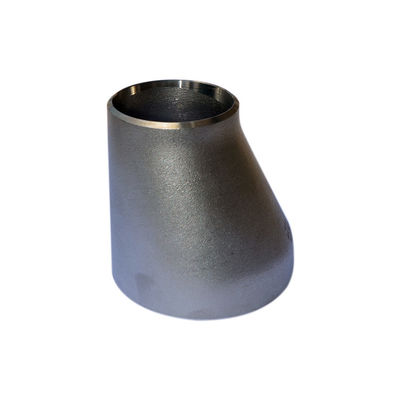

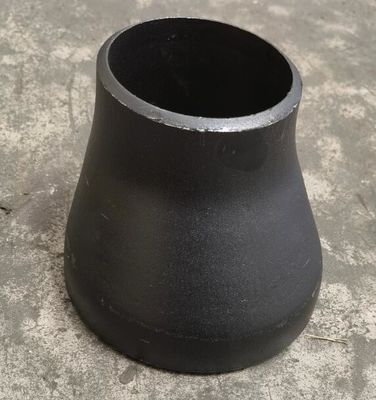

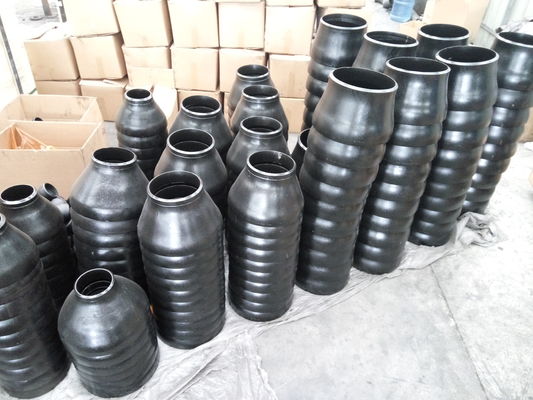

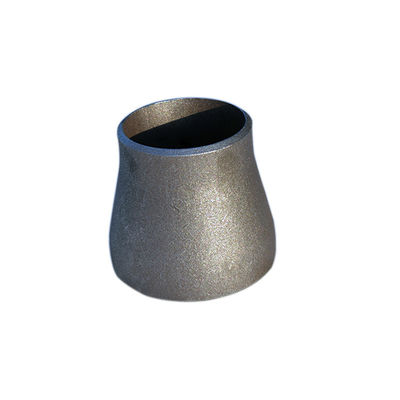

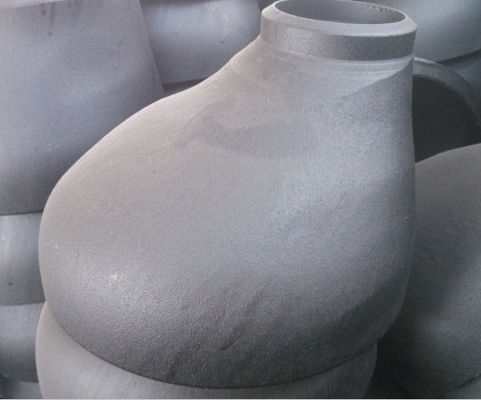

Détails sur le produit:
|
| Acier au carbone: | A234WPB | Solides solubles en acier: | 304L, 316L |
|---|---|---|---|
| type: | Réducteur d'escroquerie, réducteur de CCE | Revêtement: | Huile antirouille, peinture noire |
| Épaisseur: | SCH20, DST, SCH40, SCH80, XS, SCH160.XXS | ||
| Surligner: | 316L réducteur de la norme ANSI B16.9,304L réducteur de la norme ANSI B16.9,réducteur d'acier inoxydable de 3 pouces à 2 pouces |
||
Les spécifications pour ASME B16.9 sont une norme qui couvre les garnitures en acier travaillées faites à l'usine de Buttwelding comme le montage de réducteur. Cette norme couvre des paramètres tels que les dimensions hors-tout, les estimations, les tolérances, l'essai, et les inscriptions pour des les deux les garnitures buttwelding faites à l'usine travaillées d'acier de carbone aussi bien qu'allié. La classe de grandeur de l'en 10253 2 de réducteur couverts dans ces spécifications s'étend entre pouce de ½ de NPS jusqu'à 48 pouces. La classe de grandeur pour le réducteur sans couture et soudé de la norme ANSI B16.9 est différente. Pour spécifier, la classe de grandeur pour des dimensions sans couture de réducteur d'Asme B16.9 sont jusqu'à 24 pouces, tandis que les dimensions soudées de réducteur d'Asme B16 9 sont disponibles dans la classe de grandeur entre 8 pouces jusqu'à 36 pouces.

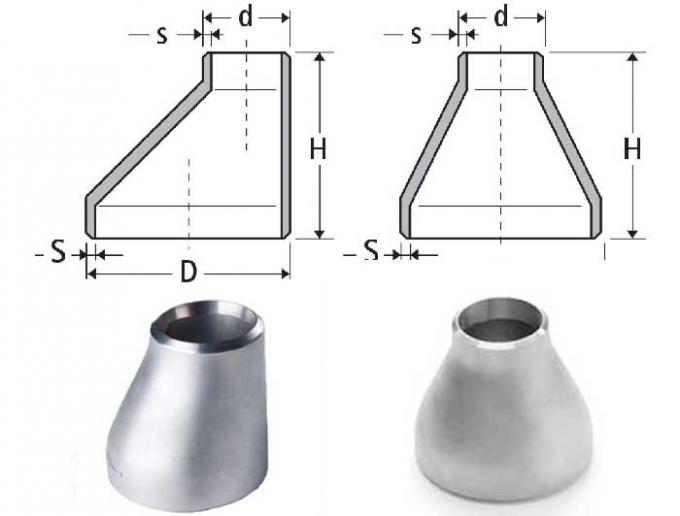

| Code RCD REISO | Ø GRAND | Ø PETIT | TAILLE H millimètre | POIDS THÉORIQUE KILOGRAMME | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D millimètre | Épaisseur S millimètre | DN | d millimètre | Épaisseur s millimètre | |||
| 27 21 | 3/4 | 26,9 | 2,3 | 1/2 | 21,3 | 2,0 | 38 | 0,08 |
| 33 21 | 1 | 33,7 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,09 |
| 33 27 | 3/4 | 26,9 | 2,3 | 0,09 | ||||
| 42 21 | 1 ″ 1/4 | 42,4 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,12 |
| 42 27 | 3/4 | 26,9 | 2,3 | 0,13 | ||||
| 42 33 | 1 | 33,7 | 2,6 | 0,14 | ||||
| *48 21 | 1 ″ 1/2 | 48,3 | 2,6 | 1/2 | 21,3 | 2,0 | 64 | 0,18 |
| 48 27 | 3/4 | 26,9 | 2,3 | 0,19 | ||||
| 48 33 | 1 | 33,7 | 2,6 | 0,20 | ||||
| 48 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,20 | ||||
| 60 27 | 2 | 60,3 | 2,9 | 3/4 | 26,9 | 2,3 | 76 | 0,30 |
| 60 33 | 1 | 33,7 | 2,6 | 0,31 | ||||
| 60 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,32 | ||||
| 60 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,33 | ||||
| 76 33 | 2 ″ 1/2 | 76,1 | 2,9 | 1 | 33,7 | 2,6 | 90 | 0,40 |
| 76 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,47 | ||||
| 76 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,48 | ||||
| 76 60 | 2 | 60,3 | 2,6 | 0,49 | ||||
| 89 42 | 3 | 88,9 | 3,2 | 1 ″ 1/4 | 42,4 | 2,6 | 90 | 0,55 |
| 89 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,61 | ||||
| 89 60 | 2 | 60,3 | 2,9 | 0,62 | ||||
| 89 76 | 2 ″ 1/2 | 76,1 | 2,9 | 0,63 | ||||
| 114 48 | 4 | 114,3 | 3,6 | 1 ″ 1/2 | 48,3 | 2,6 | 100 | 0,85 |
| 114 60 | 2 | 60,3 | 2,9 | 0,98 | ||||
| 114 76 | 2 ″ 1/2 | 76,1 | 2,9 | 1,00 | ||||
| 114 89 | 3 | 88,9 | 3,2 | 1,02 | ||||
| 139 60 | 5 | 139,7 | 4,0 | 2 | 60,3 | 2,9 | 127 | 1,60 |
| 139 76 | 2 ″ 1/2 | 76,1 | 2,9 | 1,70 | ||||
| 139 89 | 3 | 88,9 | 3,2 | 1,74 | ||||
| 139 114 | 4 | 114,3 | 3,6 | 1,76 | ||||
| *168 76 | 6 | 168,3 | 4,5 | 2 ″ 1/2 | 76,1 | 2,9 | 140 | 2,60 |
| 168 89 | 3 | 88,9 | 3,2 | 2,70 | ||||
| 168 114 | 4 | 114,3 | 3,6 | 2,82 | ||||
| 168 139 | 5 | 139,7 | 4,0 | 2,94 | ||||
| 219 114 | 8 | 219,1 | 6,3 | 4 | 114,3 | 3,6 | 152 | 5,03 |
| 219 139 | 5 | 139,7 | 4,0 | 5,12 | ||||
| 219 168 | 6 | 168,3 | 4,5 | 5,18 | ||||
| *273 114 | 10 | 273,0 | 6,3 | 4 | 114,3 | 3,6 | 178 | 7,00 |
| *273 139 | 5 | 139,7 | 4,0 | 7,20 | ||||
| 273 168 | 6 | 168,3 | 4,5 | 7,40 | ||||
| 273 219 | 8 | 219,1 | 6,3 | 7,55 | ||||
| 323 168 | 12 | 323,9 | 7,1 | 6 | 168,3 | 4,5 | 203 | 11,00 |
| 323 219 | 8 | 219,1 | 6,3 | 11,10 | ||||
| 323 273 | 10 | 273 | 6,3 | 11,20 | ||||
| Taille nominale de tuyau | 1/2 à 2.1/2 | 3 à 3.1/2 | 4 | 5 à 8 |
| Diamètre extérieur à (d) biseauté |
+ 1,6 – 0,8 |
1,6 | 1,6 | + 2,4 – 1,6 |
| À l'intérieur du diamètre à l'extrémité | 0,8 | 1,6 | 1,6 | 1,6 |
| Longueur totale (h) | 2 | 2 | 2 | 2 |
| Taille nominale de tuyau | 10 à 18 | 20 à 24 | 26 à 30 | 32 à 48 |
| Diamètre extérieur à (d) biseauté |
+ 4 – 3,2 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
| À l'intérieur du diamètre à l'extrémité | 3,2 | 4,8 | + 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Longueur totale (h) | 2 | 2 | 5 | 5 |
| Épaisseur de paroi (t) | Moins de 87,5% d'épaisseur de paroi nominale | |||
