Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: XF
Certification: ISO, CE
Numéro de modèle: XF-FLANGE058
Conditions de paiement et expédition:
Quantité de commande min: 2Tons
Prix: USD1580/TON TO USD2640/TON
Détails d'emballage: Caisses et palettes de contreplaqué
Délai de livraison: 10-45 jours
Conditions de paiement: L/C, D/P, T/T
Capacité d'approvisionnement: 5000TONS/MONTH

TYPE 01 16MN TYPE 11 bride du GOST 33259 de bride de l'acier au carbone CT20 du GOST 33258 de plat de WN

description de
type: LA BRIDE DE WN, AINSI LA BRIDE, BRIDE AVEUGLE, BRIDE DE COMMUTATEUR, BRIDE DE PLAT, ASSEMBLENT LA BR Norme: LA NORME ANSI B16.5, LA NORME ANSI B16.47A, LA NORME ANSI B16.47B, AWWA CLASSENT D, DIN, EN1092-1
Préparation de surface: PEINTURE NOIRE, PEINTURE JAUNE, GALVANISANT, HUILE ANTIROUILLE BRIDE DE SCELLAGE DE VISAGE: VISAGE AUGMENTÉ (RF), VISAGE PLAT (FF), TYPE COMMUN D'ANNEAU (RTJ)
Paquet: Dignes caisses/palettes de contreplaqué de mer Terme des prix: GOUSSET, CAF, CFR
Période de production: moins que 60tons dans 30days, davantage que 60tons 50days Certificat: LE PED, OIN
Matériel: ACIER INOXYDABLE SS316/L SS304/L Taille: 1/2 » À 80", 0,5 POUCES À 80 POUCES
Surligner:

Bride de l'acier au carbone CT20

,

GOST 33259 de la bride CT20

,

16MN DACTYLOGRAPHIENT la bride de plat de 11 WN

L'ACIER AU CARBONE CT20 BRIDENT LA BRIDE DE PLAT DE GOST33259 TYPE01 16MN GOST33258 TYPE11 WN

La bride de gost est un système de bride de Russie, incluent les brides de plat (GOST12820-80), les brides aveugles (GOST12836-67), soudant les brides de cou (GOST12821-80), les brides Bout-soudées en acier GOST12821-80 etc., taille de DN15 à DN1600, bride de plat, la bride de soudure de cou, glissement sur la bride de plat de soudure.

Type : Bride de plat, bride aveugle, bride de soudure de cou, brides bout-soudées en acier
Matériel : Acier au carbone : A105, SS400, SF440 RST37.2, S235JRG2, P250GH, C22.8, acier inoxydable : F304 F304L F316 F316L 316Ti, etc. de cuivre.
Norme : Brides de plat (GOST12820-80), brides aveugles (GOST12836-67) ; Brides de soudure de cou (GOST12821-80) ; En acier Bout-soudé bride GOST33259 Type01/Type11
Taille : DN15-DN1200
Pression : PN6Mpa, PN10Mpa, PN16Mpa, PN25Mpa, PN40Mpa, PN64Mpa, PN100Mpa, MPA PN160
Emballage : Non fumigez ou ne fumigez le contreplaqué/la palette ou caisse en bois
Préparation de surface : Peinture antirouille transparente/jaune/noire d'huile antirouille, zinc, chaud plongé a galvanisé.
E-catalogue : Disponible, visitez svp le catalogue de la bride
Utilisation : Circuit de gisement de pétrole, en mer, de refroidissement, construction navale, gaz naturel, Electric Power, projets etc. de tuyau.



Caractéristiques Brides de GOST
Normes de bride de GOST ANSI/ASME B16.5, B16.47 la série A et le B, B16.48, BS4504, BS 10, EN-1092, DIN, norme ANSI bride, ASME bride, les BS bride, DIN bride, en bride, GOST bride.
Classe de grandeur de bride de GOST d'ASME B16.5 1/2 » (15 NOTA:) à 48" (1200NB) DN10~DN5000
Bride DIN standard de GOST 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64
Norme ANSI standard de bride de GOST Classe 150 livres, 300 livres, 600 livres, 900 livres, 1500 livres, 2500 livres
UNI standard de bride de GOST 6Bar 10Bar 16Bar 25Bar 40Bar
En standard de bride de GOST 6Bar 10Bar 16Bar 25Bar 40Bar
GOST standard de bride de GOST 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
Types principaux Forgé/fileté/a vissé/plat
Brident le matériel de support Garniture, Ring Joint, boulons de bride
La plupart des types communs de brides de GOST
  • Soudure Ring Flange (SWRF), GOST de prise
  • Ring Flange fileté, GOST
  • Ring Flange aveugle (BLRF), GOST
  • Cou Ring Flange (WNRF), GOST de soudure
  • Ring Flange sans lacets (SORF), GOST
  • Ring Type Joint Flange (RTJF), GOST
  • Lap Joint Ring Flange (LJRF), GOST
Reliez le type type de visage de bride Le visage augmenté (rf), Ring Type Joint (RTJ), le visage plat (FF), grand hommes-femmes (LMF), assemblent le visage (LJF), petit hommes-femmes à clin (SMF), petite langue, grande langue et cannelure, cannelure
Le tuyau de GOST bride des certificats d'essai En 10204/3.1B
Les matières premières délivrent un certificat
Rapport 100% des essais de radiographie
Rapport d'inspection de tiers, etc.
Technique de production
  • Forgé, soumis à un traitement thermique et usiné
Conception spéciale

Selon votre dessin

As, norme ANSI, les BS, DIN et GOST
15 NOTA: (1/2 ») à 200 NOTA: (8")
Égal et configurations de réduction

Bride filetée par GOST, bride de Socketweld, bride sans lacets, bride aveugle, bride de cou de soudure

Fabricant spécialisé de
  • En 1092 1 DIN 2566
  • Bride Pn16
  • DIN 2566 pn16
  • Bride de Rtj
  • Bride de Sorf de GOST
  • Brides de Tableau de GOST
  • DIN 2566 pn10
  • Bride de grand diamètre de GOST
  • Le GOST a fileté des brides
  • Brides aveugles de GOST
  • Brides de plat de GOST
  • Brides de cou de soudure de GOST
  • Brides lâches de GOST
  • Brides d'orifice de GOST
  • Brides sans lacets de GOST
  • GOST Lap Joint Flanges
  • Le GOST Socketweld bride
  • GOST EN TANT QUE 4087 brides de l'eau
Essai Machine d'essai hydrostatique, spectrographe à lecture directe, détecteur trasonic de faille d'UI, détecteur de rayon X, détecteur de particules magnétiques
Équipement Machine à cintrer, machine de presse, machine taillante électrique, poussant la machine, sablant la machine etc.
Origine L'Europe occidentale /Indian/Etats-Unis/Japon/coréen
Le GOST 12815 bride norme

Norme ANSI DIN, GOST, GOST, UNI, BS, AS2129, AWWA, en, GOST, NFE etc.
Bride des BS, bride d'en, bride d'api 6A, bride de norme ANSI, bride d'ASME, bride DIN, EN1092-1 bride, bride d'UNI, bride du GOST KS, BS4504 bride, bride de gigaoctet, bride d'AWWA C207, bride de GOST, bride de livre par pouce carré

  • As 2129 : Tableau D ; Tableau E ; Tableau H
  • B.S : BS4504, BS3293, BS1560, BS10
  • Norme ANSI : NORME ANSI B16.5, NORME ANSI B16.47 (API605), MSS SP44, NORME ANSI B16.36, NORME ANSI B16.48
  • Série A de la norme ANSI B16.5, de la norme ANSI B16.47 et B, MSS SP44, asa, API-605, AWWA, dessins faits sur commande
  • Norme américaine (norme ANSI)
  • NORME ANSI B16.5, NORME ANSI B16.47, MSS SP44, NORME ANSI B16.36, NORME ANSI B16.48
  • Norme britannique (BS)
  • Allemand (DIN)
  • Toutes autres brides specilised
  • L'autre norme : AWWA C207 ; EN1092-1, GOST12820, GOST 12815 ; KS B1503, GOST1123 ; NFE29203 ; UNI2276
  • DIN : DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638
Marchés et industries principaux pour la bride de GOST
  • Énergie nucléaire (en grande partie sans couture).
  • Raffineries de pétrole lourd.
  • Upgraders de bitume.
  • Produits pétrochimiques et acides.
Exportez vers L'Indonésie, l'Irlande, l'Ukraine, le Singapour, l'Arabie Saoudite, le Canada, le Pérou, Dubaï, le Brésil, l'Iran, la Corée, les Etats-Unis, l'Inde, l'Egypte, la Thaïlande, l'Espagne, l'Oman etc.
Le GOST 12815 bride application
  • Pour relier le tuyau et les tubes dans la puissance, le pétrole, la construction, le produit chimique, le gaz, la construction navale, la métallurgie, etc.



Dimensions et masses de la bride PN0.6MPa du GOST 33259

Давление PN = 0,6 МПа (² de 6 кгс/с м)
Наименование
D, мм
D1, мм
dв, мм
b, мм
d, мм
отв., шт.
Масса, кг.
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)
80
55
19
10
11
4
0,33
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)
90
65
26
12
0,53
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)
100
75
33
12
0,64
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)
120
90
39
13
14
1,01
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)
130
100
46
13
1,21
Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)
140
110
59
13
1,33
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)
160
130
78
13
1,63
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)
185
150
91
15
18
2,44
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)
205
170
110
15
2,85
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)
235
200
135
17
8
3,88
Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)
260
225
161
17
4,39
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)
315
280
222
19
5,89
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)
370
335
273
20
12
7,67
Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)
435
395
325
20
22
10,28
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)
485
445
377
22
12,58
Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)
535
495
426
24
16
15,2
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)
640
600
530
25
19,72
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)
755
705
630
25
26
20
26,24
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)
975
920
820
27
30
24
46,14
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)
1 175
1 120
1 020
31
28
64,36
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)
1 400
1 340
1 220
34
33
32
99,03

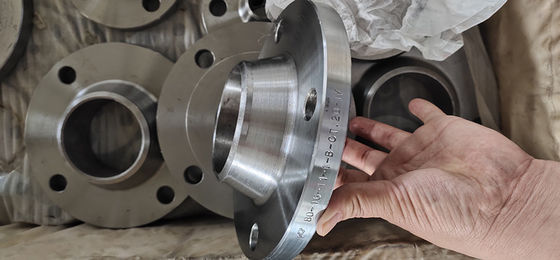

TYPE 01 16MN TYPE 11 bride du GOST 33259 de bride de l'acier au carbone CT20 du GOST 33258 de plat de WN 0

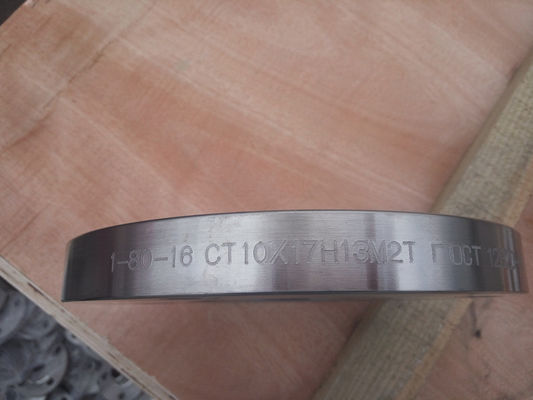

TYPE 01 16MN TYPE 11 bride du GOST 33259 de bride de l'acier au carbone CT20 du GOST 33258 de plat de WN 1

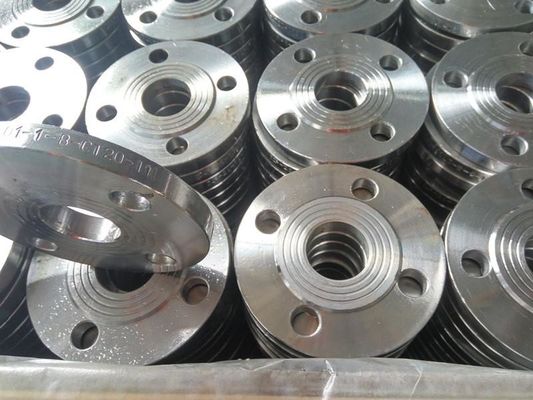

TYPE 01 16MN TYPE 11 bride du GOST 33259 de bride de l'acier au carbone CT20 du GOST 33258 de plat de WN 2

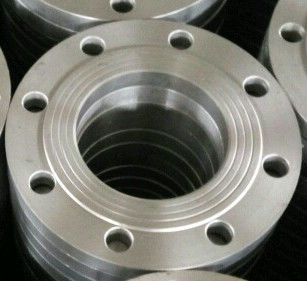

TYPE 01 16MN TYPE 11 bride du GOST 33259 de bride de l'acier au carbone CT20 du GOST 33258 de plat de WN 3

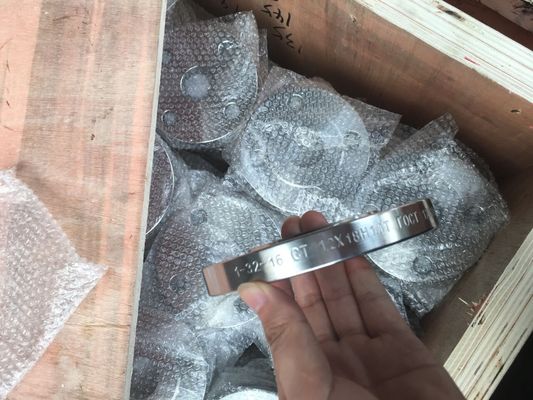

TYPE 01 16MN TYPE 11 bride du GOST 33259 de bride de l'acier au carbone CT20 du GOST 33258 de plat de WN 4

  •
