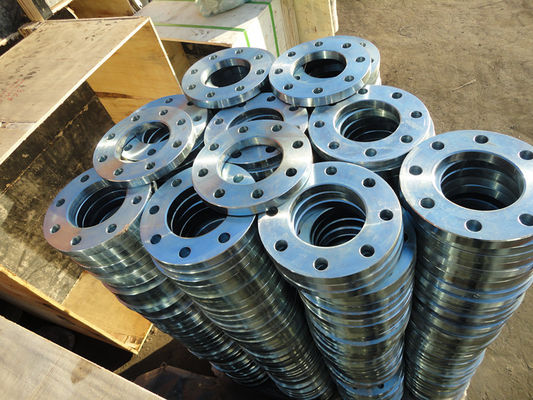

0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride

0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride
0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride 0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride 0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride 0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride 0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride

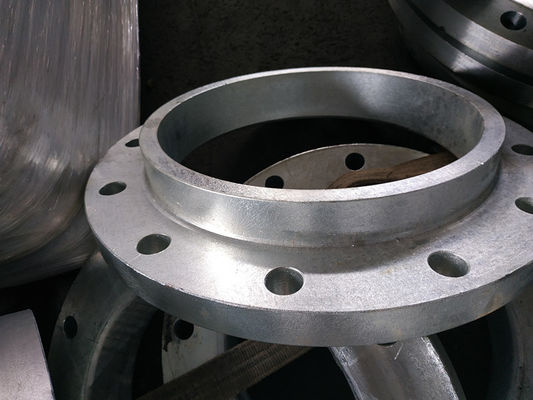

Image Grand :  0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: XF
Certification: ISO, CE
Numéro de modèle: XF-FLANGE058
Conditions de paiement et expédition:
Quantité de commande min: 2Tons
Prix: USD1580/TON TO USD2640/TON

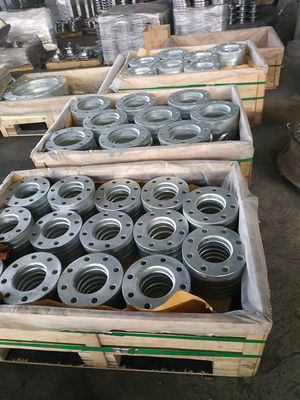

Détails d'emballage: Caisses et palettes de contreplaqué
Délai de livraison: 10-45 jours
Conditions de paiement: L/C, D/P, T/T
Capacité d'approvisionnement: 5000TONS/MONTH
Contact

0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride

description de
Pression: 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB Norme: LA NORME ANSI B16.5, LA NORME ANSI B16.47A, LA NORME ANSI B16.47B, AWWA CLASSENT D, DIN, EN1092-1
Type: LA BRIDE DE WN, AINSI LA BRIDE, BRIDE AVEUGLE, BRIDE DE COMMUTATEUR, BRIDE DE PLAT, ASSEMBLENT LA BR taille: 1/2 » À 80", 0,5 POUCES À 80 POUCES
Préparation de surface: PEINTURE NOIRE, PEINTURE JAUNE, GALVANISANT, HUILE ANTIROUILLE BRIDE DE SCELLAGE DE VISAGE: VISAGE AUGMENTÉ (RF), VISAGE PLAT (FF), TYPE COMMUN D'ANNEAU (RTJ)
Paquet: Dignes caisses/palettes de contreplaqué de mer Terme des prix: GOUSSET, CAF, CFR
Période de production: moins que 60tons dans 30days, davantage que 60tons 50days Certificat: LE PED, OIN
Matériel: ACIER INOXYDABLE SS304L SS316L DE L'ACIER AU CARBONE A105 A36
Surligner:

0.5Inch a galvanisé la bride en acier

,

80Inch a galvanisé la bride en acier

,

Sorf Forged a galvanisé la bride de tuyau

LA NORME ANSI EN ACIER GALVANISÉE B16.5 ASME B16.47 SLIP DE BRIDE SUR LA BRIDE SORF A FORGÉ LA BRIDE



La bride de cou de soudure est conçue pour joindre un système sifflant par la soudure bout à bout. Le hub, ou le cou, transfèrent les efforts dans le tuyau pour réduire des concentrations de contrainte élevées. Le trou de la bride de cou de soudure assortit le trou de tuyau.
La bride de cou de soudure est typiquement équipée de visage augmenté (rf), de visage plat (FF), ou de type le visage de joint (RTJ) d'anneau. Quand un visage augmenté est nécessaire pour la bride de cou de soudure, la taille standard est 1/16 » pour les brides aveugles sous 400#. Pour la bride aveugle de 400# et, la bride aveugle standard a soulevé la taille de visage est 1/4".
Le fabricant Duwa Piping de bride de cou de soudure peut fournir pour souder des brides de cou dans toutes les catégories, spécifications et tailles de matériaux. La tuyauterie de Duwa ont une certaine bride de cou de soudure de la livraison d'actions et de boîte en 3 jours.
Caractéristiques :
Taille : 1/2 » à 96".
Visage de bride : Visage augmenté (rf), visage plat (FF), Ring Type Joint (RTJ), T&G.
Pression de bride : 150#--6000# (PN6-PN40).
Programme : SCH40/XS, NORME.
Matériel :
Acier au carbone : ASTM A105.
À basse température : ASTM A350 LF1 LF2 CL1/CL2, LF3 CL1/CL2.
Acier inoxydable : ASTM A182 F304/304L, F316/316L, F321.




TAILLE MATÉRIEL TYPE DE BRIDE
1/2 » - 80" Acier inoxydable bride de cou de soudure
Glissement sur la bride
bride de soudure de prise
LAP Joint Flange
Bride filetée
bride aveugle
ACIER AU CARBONE, ACIER INOXYDABLE bride de cou de soudure
Glissement sur la bride
bride de soudure de prise
LAP Joint Flange
Bride filetée
bride aveugle
Visage de scellage des brides Rf avec la finition dentelée
FF avec 3 lignes de flottaison
FF avec des finis lisses
RTJ (Ring Joint Type)
FF avec la finition dentelée
Rf avec des lignes de flottaison





Matériel : ASTM A182 F316.
Classe : PN 20.
Taille : DN 150.
Norme : ASME B16.5.

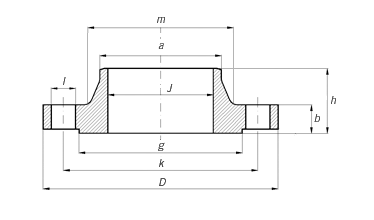

La norme ANSI B16.5 a forgé la bride en acier de cou de soudure, PN50, ASTM A516 - bride de Landee
ø D b g m a J* h k Trous l Kilogramme.
1/2 » 88,9 11,1 34,9 30,2 21,3 15,7 47,6 60,3 4 15,9 0 500
3/4" 98,4 12,7 42,9 38,1 26,7 20,8 52,4 69,8 4 15,9 0 700
1" 107,9 14,3 50,8 49,2 33,5 26,7 55,6 79,4 4 15,9 1 100
1 1/4" 117,5 15,9 63,5 58,8 42,2 35,1 57,1 88,9 4 15,9 1 500
1 1/2 » 127,0 17,5 73,0 65,1 48,3 40,9 61,9 98,4 4 15,9 1 800
2" 152,4 19,0 92,1 77,8 60,3 52,6 63,5 120,6 4 19,0 2 700
2 1/2 » 177,8 22,2 104,8 90,5 73,1 62,7 69,8 139,7 4 19,0 4 400
3" 190,5 23,8 127,0 107,9 88,9 78,0 69,8 152,4 4 19,0 5 200
3 1/2 » 215,9 23,8 139,7 122,2 101,6 90,2 71,4 177,8 8 19,0 6 400
4" 228,6 23,8 157,2 134,9 114,3 102,4 76,2 190,5 8 19,0 7 500
5" 254,0 23,8 185,7 163,5 141,2 128,3 88,9 215,9 8 22,2 9 200
6" 279,4 25,4 215,9 192,1 168,4 154,2 88,9 241,3 8 22,2 11 000
8" 342,9 28,6 269,9 246,1 219,1 202,7 101,6 298,4 8 22,2 18 300
10" 406,4 30,2 323,8 304,8 273,0 254,5 101,6 361,9 12 25,4 25 000
12" 482,6 31,7 381,0 365,1 323,8 304,8 114,3 431,8 12 25,4 39 000
14" 533,4 34,9 412,7 400,0 355,6 336,5 127,0 476,2 12 28,6 51 000
16" 596,9 36,5 469,9 457,2 406,4 387,3 127,0 539,7 16 28,6 60 000
18" 635,0 39,7 533,4 504,8 457,2 438,1 139,7 577,8 16 31,7 71 000
20" 698,5 42,9 584,2 558,8 508,0 488,9 144,5 635,0 20 31,7 88 000
22" 749,3 46,0 641,2 609,6 558,8 539,7 149,2 692,1 20 34,9 102 000
24" 812,8 47,6 692,1 663,6 609,6 590,5 152,4 749,3 20 34,9 119 000







Mots-clés : 1/2 », CS A105, GALLON, BRIDE, RF, 150 LIVRES, SCRD.
Nom : Bride filetée par acier au carbone.
Matériel : ASTM A105.
Taille : Pouce de 1/2 (DN15).
Pression : 150 LIVRES (PN20).
Extrémités : Rf.
Préparation de surface : Galvanisé.

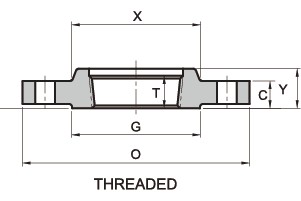

L'acier au carbone a fileté la bride, 150 livres, 1/2IN, rf
Diam. normal de tuyau. O.D. Flange Thk. De la minute de bride Diam.
de
Hub		 Diamètre de visage augmenté Longueur Hub.Y Longueur de fil Diam.
du boulon
Cercle		 Diam.
du boulon
Trous		 Nombre
des boulons		 Diam. de
Boulons
(pouce)		 Kilogramme Livre
pouce DN O C X G Y T Puisque LE BH MILLIARD LE BD
1/2 » 15 89,00 11,20 30,20 35,10 15,70 15,70 60,50 15,80 4 1/2 » 0,4 0,9
3/4" 20 98,50 12,70 38,10 42,90 15,70 15,70 69,90 15,80 4 1/2 » 0,7 1,5
1" 25 108,00 14,20 49,30 50,80 17,50 17,50 79,30 15,80 4 1/2 » 0,8 1,8
1-1/4 » 32 117,50 15,70 58,70 63,50 20,60 20,60 88,90 15,80 4 1/2 » 1,2 2,6
1-1/2 » 40 127,00 17,50 65,00 73,20 22,40 22,40 98,60 15,80 4 1/2 » 1,5 3,3
2" 50 152,50 19,10 77,70 91,90 25,40 25,40 120,70 19,10 4 5/8" 2,3 5,1
2-1/2 » 65 178,00 22,40 90,40 104,60 28,40 28,40 139,70 19,10 4 5/8" 3,7 8,1
3" 80 190,50 23,90 108,00 127,00 30,20 30,20 152,40 19,10 4 5/8" 4,1 9
3-1/2 » 90 216,00 23,90 122,20 139,70 31,80 31,80 177,80 19,10 8 5/8" 5,1 11,2
4" 100 228,50 23,90 134,90 157,20 33,30 33,30 190,50 19,10 8 5/8" 5,9 13
5" 125 254,00 23,90 163,60 185,70 36,60 36,60 215,90 22,40 8 3/4" 7 15,4
6" 150 279,50 25,40 192,00 215,90 39,60 39,60 241,30 22,40 8 3/4" 8,4 18,5
8" 200 343,00 28,40 246,10 269,70 44,50 44,50 298,50 22,40 8 3/4" 13 28,6
10" 250 406,50 30,20 304,80 323,90 49,30 49,30 362,00 25,40 12 7/8" 18 39,5
12" 300 482,50 31,80 365,30 381,00 55,60 55,60 431,80 25,40 12 7/8" 29 64
14" 350 533,50 35,10 400,10 412,80 57,20 57,20 476,30 28,50 12 1" 39 86
16" 400 597,00 36,60 457,20 469,90 63,50 63,50 539,80 28,50 16 1" 47 103
18" 450 635,00 39,60 505,00 533,40 68,30 68,30 577,90 31,80 16 1 1/8" 57 126
20" 500 698,50 42,90 558,80 584,20 73,20 73,20 635,00 31,80 20 1 1/8" 76 167
24" 600 813,00 47,80 663,40 692,20 82,60 82,60 749,30 35,10 20 1 1/4" 97 214





0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride 2



0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride 3



0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride 4



0,5 pouces au glissement en acier de bride galvanisé 80 par pouces sur Sorf ont forgé la bride 5
