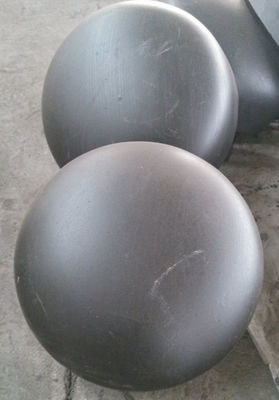

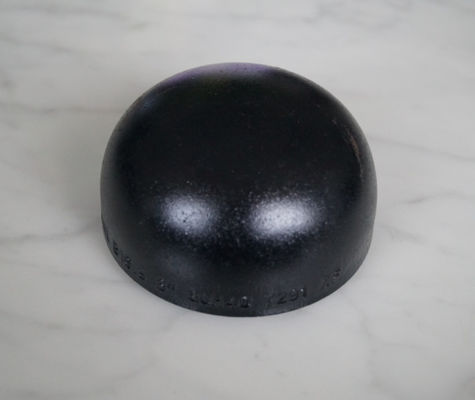

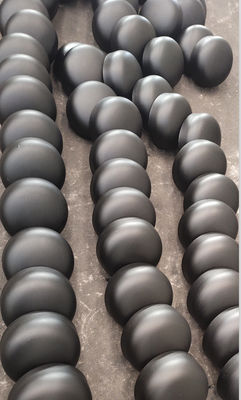

CS solides solubles 304L 316L ASTM A234 WPB chapeau SCH40 SCH80 XS SCH160 de tuyau d'acier de 2 pouces

PAC SCH40 AFFECTUEUX SCH80 XS SCH160 DE LA NORME ANSI B16.9 ASTM A234 WPB D'ACIER AU CARBONE

Quel est chapeau d'ASME B16.9 ?

L'agir de chapeau d'ASME B16.9 comme les dispositifs défensifs et sont prévus pour fixer le chapeau de la norme ANSI B16.9 de différentes formes. La raison principale d'utiliser le chapeau d'ASME B16.9 est d'imperméabiliser les associations. Elles sont trop utilisées pour fermer se ferme des canaux et des tubes à action hydraulique ou pneumatiques. Des montures de solides solubles sont utilisées dans le dispositif mettant d'aplomb des lignes d'approvisionnement en eau, des machines résidentielles, commerciales et mécaniques et matériel, etc. de préparation. Elles sont ont d'ailleurs équipé sur des lignes de pompe à eau du seul motif pour expulser des blocs d'air.

Dimensions de monture d'ASME B16.9

Code FOSTD - FOXS	Diamètre nominal		Th de mur. S millimètre		Taille H millimètre	Poids théorique kilogramme
	Scrutin.	D millimètre	DST	XS		DST	XS
5	1/2	21,34	2,77	3,73	25,4	0,03	-
7	3/4	26,67	2,87	3,91	25,4	0,06	0,08
10	1	33,40	3,38	4,55	38,1	0,10	0,14
12	1" 1/4	42,16	3,56	4,85	38,1	0,14	0,18
15	1" 1/2	48,26	3,68	5,08	38,1	0,16	0,23
20	2	60,32	3,91	5,54	38,1	0,27	0,32
25	2" 1/2	73,02	5,16	7,01	38,1	0,41	0,45
30	3	88,90	5,49	7,62	50,8	0,65	0,82
40	4	114,30	6,02	8,56	63,5	1,15	1,54
50	5	141,30	6,55	9,52	76,2	1,90	2,59
60	6	168,27	7,11	10,97	88,9	2,92	4,10
80	8	219,07	8,18	12,70	101,6	5,07	7,3
100	10	273	9,27	12,70	127	9,1	12,0
120	12	323,9	9,52	12,70	152	13,6	17,0
140	14	355,6	9,52	12,70	165	14,42	19,8
160	16	406,4	9,52	12,70	178	18,86	25,89
180	18	457,2	9,52	12,70	203	27,65	36,52
200	20	508	9,52	12,70	229	35,60	46,98
240	24	609,6	9,52	12,70	267	46	64,60
