Détails sur le produit:
|
| Matériel: | A234 WPB | Épaisseur: | SCH10, SCH20, SCH30, DST, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| taille: | 1/2 » À 48" | ||
| Surligner: | Chapeaux soudés bout à bout SCH10 de l'acier inoxydable DN1200,Chapeaux soudés bout à bout SCH20 de l'acier inoxydable DN1200,Chapeaux soudés bout à bout SCH100 de l'acier inoxydable DN1200 |
||

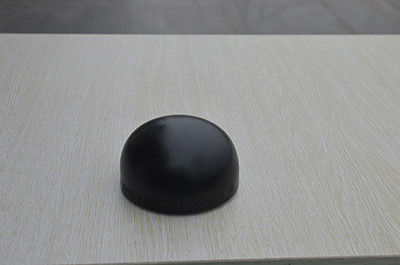

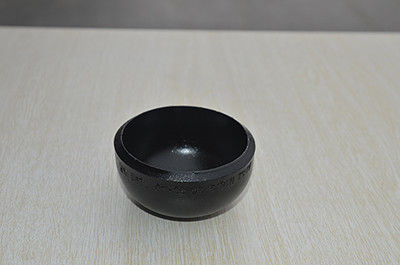

La norme ANSI B 16,9 ABOUTENT LA PAC SOUDÉE et sans couture de SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS
| Caractéristiques | Chapeau |
|---|---|
| Taille de garnitures de tuyau de chapeau d'embout de tuyau | Garnitures soudées bout à bout sans couture : 1/2 » - 24" Garnitures soudées bout à bout soudées : 1/2 » - 48" |
| Dimensions de garnitures de capuchon de tuyau | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| Épaisseur de chapeau de tuyau de guerre biologique | SCH10, SCH20, SCH30, DST SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS disponible avec M. de la NACE 01-75 |
| Guerre biologique Sch de chapeau 80 types | Sans couture/ERW/garnitures de tuyau soudées/fabriquées |
| Type de chapeau de guerre biologique | DN15-DN1200 |
| Connexion | Soudure |
| Rayon de cintrage | R=1D, 2D, 3D, 5D, 6D, 8D, 10D ou garnitures de tuyau faites sur commande |
| Classe de grandeur | ½ » NOTA: à 24" NOTA: dans Sch 10s, 40s, 80s, 160s, XXS. (DN6~DN100) |
| Chapeau FittingsFittings de tuyau | Angle : 22,5 degrés, 30deg, 45 degrés, 90 degrés, 180 degrés, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. Norme : ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GIGAOCTET, OIN |
| Processus de fabrication | Poussée, presse, forge, fonte, etc. |
| Guerre biologique Sch de chapeau 80 certificats d'essai de garnitures | En 10204/3.1B Les matières premières délivrent un certificat Rapport 100% des essais de radiographie Rapport d'inspection de tiers, etc. |
| Marchés et industries principaux pour le chapeau de tuyau |
|
| Application |
|
| Certificats d'essai matériel (MTC) selon en 10204 3,1 et en 10204 3,2, certificats d'essai certifiant la NACE MR0103, la NACE MR0175 | |
| Code FOSTD - FOXS | Diamètre nominal | Th de mur. S millimètre | Taille H millimètre | Poids théorique kilogramme | |||
|---|---|---|---|---|---|---|---|
| Scrutin. | D millimètre | DST | XS | DST | XS | ||
| 5 | 1/2 | 21,34 | 2,77 | 3,73 | 25,4 | 0,03 | - |
| 7 | 3/4 | 26,67 | 2,87 | 3,91 | 25,4 | 0,06 | 0,08 |
| 10 | 1 | 33,40 | 3,38 | 4,55 | 38,1 | 0,10 | 0,14 |
| 12 | 1" 1/4 | 42,16 | 3,56 | 4,85 | 38,1 | 0,14 | 0,18 |
| 15 | 1" 1/2 | 48,26 | 3,68 | 5,08 | 38,1 | 0,16 | 0,23 |
| 20 | 2 | 60,32 | 3,91 | 5,54 | 38,1 | 0,27 | 0,32 |
| 25 | 2" 1/2 | 73,02 | 5,16 | 7,01 | 38,1 | 0,41 | 0,45 |
| 30 | 3 | 88,90 | 5,49 | 7,62 | 50,8 | 0,65 | 0,82 |
| 40 | 4 | 114,30 | 6,02 | 8,56 | 63,5 | 1,15 | 1,54 |
| 50 | 5 | 141,30 | 6,55 | 9,52 | 76,2 | 1,90 | 2,59 |
| 60 | 6 | 168,27 | 7,11 | 10,97 | 88,9 | 2,92 | 4,10 |
| 80 | 8 | 219,07 | 8,18 | 12,70 | 101,6 | 5,07 | 7,3 |
| 100 | 10 | 273 | 9,27 | 12,70 | 127 | 9,1 | 12,0 |
| 120 | 12 | 323,9 | 9,52 | 12,70 | 152 | 13,6 | 17,0 |
| 140 | 14 | 355,6 | 9,52 | 12,70 | 165 | 14,42 | 19,8 |
| 160 | 16 | 406,4 | 9,52 | 12,70 | 178 | 18,86 | 25,89 |
| 180 | 18 | 457,2 | 9,52 | 12,70 | 203 | 27,65 | 36,52 |
| 200 | 20 | 508 | 9,52 | 12,70 | 229 | 35,60 | 46,98 |
| 240 | 24 | 609,6 | 9,52 | 12,70 | 267 | 46 | 64,60 |
| NPS | DST | XS | SCH 160 | XXS |
| 1 | 0,09 | 0,14 | 0,18 | 0,23 |
| 1.1/4 | 0,14 | 0,18 | 0,23 | 0,34 |
| 1.1/2 | 0,18 | 0,23 | 0,27 | 0,41 |
| 2 | 0,27 | 0,34 | 0,57 | 0,68 |
| 2.1/2 | 0,41 | 0,45 | 0,79 | 1,13 |
| 3 | 0,68 | 0,79 | 1,32 | 1,81 |
| 3.1/2 | 0,91 | 1,13 | – | 2,72 |
| 4 | 1,13 | 1,36 | 2,68 | 3,4 |
| 5 | 2,04 | 2,49 | 4,54 | 5,44 |
| 6 | 2,95 | 4,08 | 6,8 | 8,16 |
| 8 | 5,44 | 7,26 | 14,06 | 13,61 |
| 10 | 9,07 | 11,34 | 25,85 | – |
| 12 | 13,61 | 16,33 | 43,09 | – |
| 14 | 16,33 | 20,41 | – | – |
| 16 | 18,14 | 24,49 | – | – |
| 18 | 24,49 | 32,66 | – | – |
| 20 | 34,02 | 39,01 | – | – |
| 22 | 42,64 | 56,7 | – | – |
| 24 | 43,54 | 58,97 | – | – |
| 26 | 53,98 | 72,12 | – | – |
| 30 | 78,02 | 103,87 | – | – |
| NPS | DST | XS | SCH 160 | XXS |
