Détails sur le produit:
|
| Type: | SOUDÉ BOUT À BOUT, EXTRÉMITÉ DE PAINE | conditions de livraison: | FOB/CIF/CFR |
|---|---|---|---|
| Méthode de paiement: | T/T, L/C, LE PAIEMENT 70% DE D/P 30% ADVATANGE VOIENT LA COPIE DE B/L | Port du chargement: | XINGANG |
| Revêtement: | L'HUILE ANTIROUILLE, PEINTURE NOIRE, A GALVANISÉ | taille: | 1/2 » - 64" |
| Matériel: | Acier au carbone, acier inoxydable | Épaisseur: | SCH5, SCH10, SCH20, DST, SCH40, SCH80, SCH160 |
| Norme: | NORME ANSI B16.9, SGP, DIN, GOST, EN | Rayon: | RAYON COURT, LONG RAYON, 3D, 5D |
| Degré de coude: | 45D, 90D, 180D | ||
| Surligner: | COUDE DE TUYAU D'ACIER DE ST54 A234WPB,COUDE DE TUYAU D'ACIER DE WPC ST372,COUDE SCH80 90D soudé bout à bout |
||
LE COUDE 45D/90D/180D DE TUYAU D'ACIER D'A234WPB ÉCARTENT LE COUDE D'UN COUP DE COUDE STD/SCH40/SCH80 EN ACIER SOUDÉ BOUT À BOUT
Description de produit
| Type | Coude de montage de tuyau |
| Taille | Coude sans couture : 1/2 " ~24" DN15~DN600 Coude soudé : 1/2 " ~100" DN15~DN2500 |
| Épaisseur de paroi | sch10, sch20, sch30, DST, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, DST, sch5s, sch20s, sch40s, sch80s |
| Normes | NORME ANSI B16.9, ASME, DIN2506, JIS, BS, GOST |
| Matériel | Acier au carbone : ASTM/ASME A234 WPB, WPC, ST37-2, ST54 Acier allié : ASTM/ASME A234 WP9-WP12-WP11-WP22-WP5-WP91 Acier inoxydable : ASTM/ASME A403 wp 304-304L, wp 316-316L, wp 321 201 |
| Préparation de surface | Huile transparente, huile noire ou galvanisé à chaud antirouille |
| Emballage | cas en bois, palette ou comme exigence de clients |
| Applications | Pétrole, produit chimique, puissance, gaz, métallurgie, construction navale, construction, etc. |
| Ordre minimum | 10 morceaux |
| Délai de livraison | 7 après acquit de paiement par anticipation |
| Certification | ASME, ISO9001 : 2000 |
| Conditions de livraison | GOUSSET (acompte de 30% à l'avance, l'équilibre avant expédition) CAF ou C&F (30% à l'avance, l'équilibre contre avec la copie de B/L) |

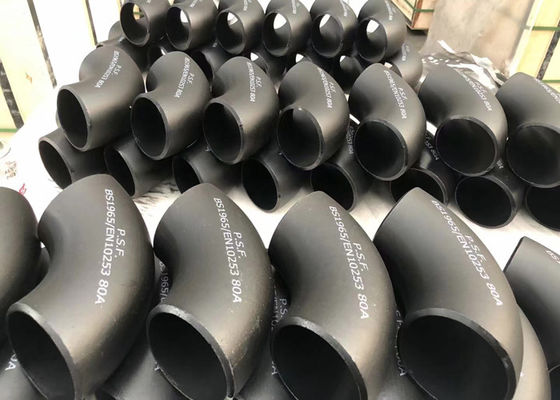

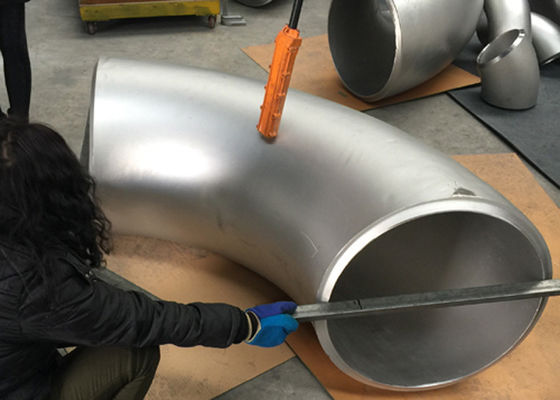

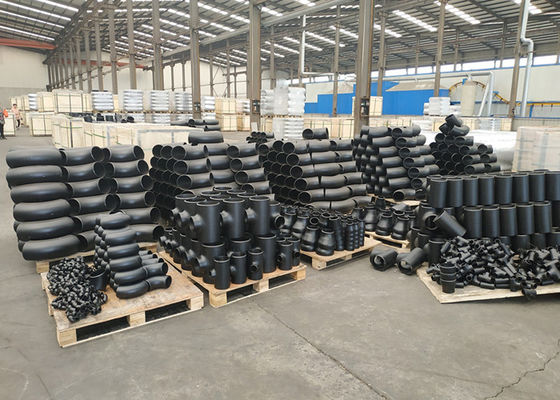

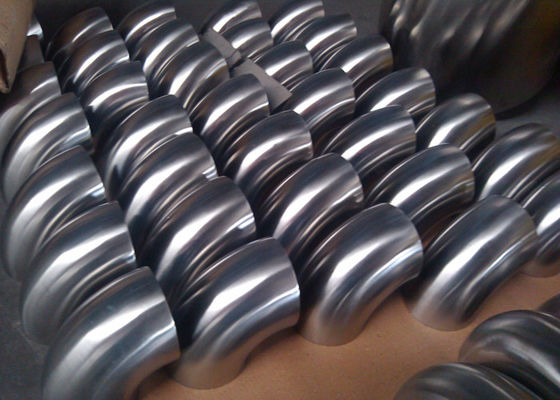

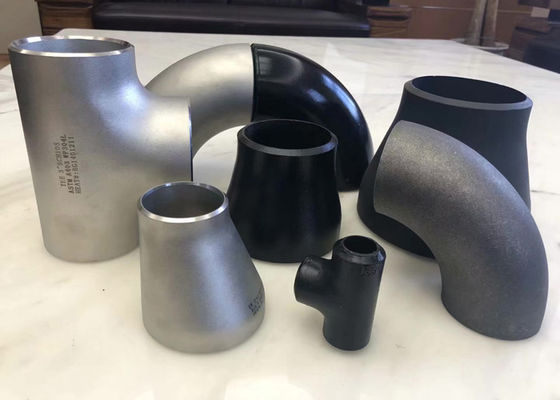

Image de produit
L'acier au carbone A234WPB, SS304/L, COUDE de SS316L, COUDE de 45D/90D/180D, garnitures de tuyau écartent le fabricant d'un coup de coude
Les dimensions des garnitures de tuyau de 45 degrés de l'acier au carbone Sch60 d'ASTM A105 écartent d'un coup de coude
| NPS | O.D. D |
90° Long rad Centre à finir |
45° Long rad Centre à finir B |
90° 3D Centre à finir |
45° 3D Centre à finir B |
| 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
