Détails sur le produit:
|
| Matériel: | Acier au carbone | Norme: | NORME ANSI B16.5 |
|---|---|---|---|
| Certificats: | OIN TUV | Taille: | 1/2 » - 36" |
| Pression: | 150LBS-2500LBS | Application: | Gaz de l'eau de pétrole |
| Surligner: | Bride DST de conduite d'eau de 36 pouces,Bride de COU de SOUDURE de SCH40 A105,Astm A105 a forgé les brides en acier |
||
L'UTILISATION DE BRIDE DANS OIL.GAS, ARROSENT ET AINSI DE SUITE, ACIER AU CARBONE DE LA NORME ANSI B16.5
NORME ANSI B16.5, BRIDE D'ASME B16.47
Classe de grandeur : 1/2 » à 80" DN15 à DN2000

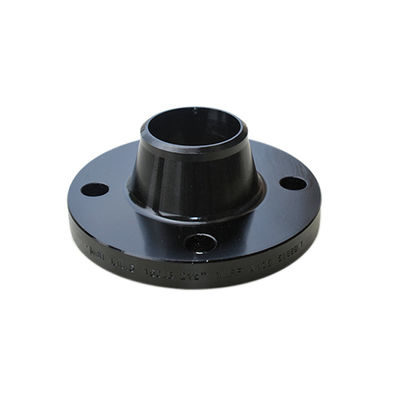

Conception : le cou de soudure, glissement dessus, aveugle, soudure de prise, filetée, assemblent à clin
Pression : 150#, 300#, 600#, 900#, 1500#, 2500#
Épaisseur de paroi pour la bride de soudure de cou : DST, SCH40, SCH80, SCH160. SCHXXS
Matériel : acier au carbone A105, acier inoxydable 304/304L, 316/316L
Revêtement : la peinture noire, l'immersion de peinture, à froid et chaude transparente jaune galvanisent
Paquet : navigable plywooden le cas, palette en bois
|
NORME
|
Type |
Pression |
Matériel | taille |
Processus |
Surface traitement |
|
NORME ANSI B16.5, ASME16.47
|
SORFWNRF ABAT-JOUR SWRF LJFF |
150LBS, 300LBS, 400LBS, 600LB 900LBS, 1500LBS, 2500LBS |
acier au carbone acier inoxydable
|
1/2 »---60" |
A FORGÉ, FORGEANT |
Peinture noire Peinture jaune Huile légère |
| CLASSE 150 | |||||||
| POIDS APPROXIMATIF | |||||||
| TAILLE | cou de soudure | Sans lacets et fileté | Lap Joint | Aveugle | Soudure de prise | ||
| SCH40 | SCH80 | SCH160 | |||||
| 1/2 » | 0,60 | 0,60 | 0,60 | 0,41 | 0,40 | 0,43 | 0,41 |
| 3/4" | 0,90 | 0,90 | 0,90 | 0,58 | 0,58 | 0,63 | 0,58 |
| 1" | 1,14 | 1,18 | 1,24 | 0,80 | 0,80 | 0,89 | 0,80 |
| 1-1/4 » | 1,41 | 1,48 | 1,54 | 1,07 | 1,07 | 1,20 | 1,07 |
| 1-1/2 » | 1,81 | 1,90 | 2,01 | 1,37 | 1,37 | 1,58 | 1,37 |
| 2" | 2,72 | 2,84 | 3,07 | 2,21 | 2,21 | 2,39 | 2,21 |
| 2 1-2 » | 4,45 | 4,70 | 4,98 | 3,32 | 3,34 | 4,07 | 3,32 |
| 3" | 5,22 | 5,54 | 5,90 | 3,83 | 3,83 | 4,92 | 3,83 |
| 3-1/2 » | 6,40 | 6,76 | 7,46 | 5,20 | 5,20 | 5,90 | 5,20 |
| 4" | 7,49 | 7,96 | 8,90 | 5,40 | 5,40 | 7,13 | 5,90 |
| 5" | 9,53 | 10,54 | 12,04 | 6,26 | 6,26 | 8,72 | 6,80 |
| 6" | 11,80 | 13,12 | 15,11 | 7,50 | 7,50 | 11,40 | 8,60 |
| 8" | 19,10 | 21,34 | 25,84 | 12,30 | 12,40 | 20,10 | 13,60 |
| 10" | 24,50 | 28,85 | 35,74 | 17,10 | 17,10 | 28,70 | 19,50 |
| 12" | 39,90 | 46,80 | 58,01 | 26,50 | 26,50 | 43,80 | 29,10 |
| 14" | 51,80 | 62,58 | 77,60 | 34,50 | 38,50 | 58,20 | 40,90 |
| 16" | 64,50 | 79,42 | 98,82 | 45,50 | 51,20 | 77,40 | 44,50 |
| 18" | 74,90 | 97,63 | 124,32 | 48,50 | 55,70 | 94,00 | 59,00 |
| 20" | 89,40 | 120,44 | 154,18 | 61,80 | 70,20 | 122,70 | 74,90 |
| 24" | 121,70 | 169,37 | 223,92 | 87,70 | 98,70 | 187,00 | 99,90 |
Matériel
1) acier au carbone A105 et acier inoxydable SS304, SS316, SS316L
Antirouille extérieur :
1 antirouille extérieur : Huile légère antirouille
2 antirouille extérieurs : Couche de peinture noire
3 antirouille extérieurs : Couche de peinture jaune
4 antirouille extérieurs : Galnavized (chaud plongé galvanisé ou électro galvanisé)
Reliez le visage :
1 extérieur : Finition courante
2 extérieurs : Sprial a crénelé
3 extérieurs : Deux ou trois cannelures (lignes de flottaison)
4 extérieurs : Finition lisse
Termes
1) paiement : L/C irrévocable à vue ou T/T, D/P
2) port FOB de la Chine de conditions de livraison ou le port d'acheteur de CAF
3) emballage : Palette/caisse de contreplaqué
