Détails sur le produit:
|
| Produit: | Montage de tuyau soudé par bout sans couture en acier | Norme: | ASME B16.9/B16.28 |
|---|---|---|---|
| Type convenable: | Coude, pièce en t, réducteur, chapeau, croix, | Matériel: | Acier au carbone ASTM A234 WPB |
| Épaisseur de paroi: | Sch 5, sch10, DST, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, xxs de sch | Revêtement extérieur: | La couche de peinture noire, manteau d'huile de preuve de rouille, immersion chaude a galvanisé le r |
| Type de connexion: | Extrémité de soudage bout à bout, embout fileté | Emballage: | boîte de carton, caisse de contreplaqué |
| Mettre en évidence: | Coude de B16.9 ASTM A234 WPB,5D coude de la courbure ASTM A234 WPB,Coude en acier A234 WPB d'ASME |
||
Montage de tuyau d'acier selle croisée ASTM A234 WPB de chapeau de réducteur de pièce en t du coude B16.9/B16.28 weled par bout d'ASME
ASME B16.9 couvre des dimensions hors-tout, des tolérances, des estimations, l'essai, et des inscriptions pour les garnitures buttwelding faites à l'usine travaillées d'acier de carbone et allié de NPS 1/2 à 48 (DN 15 jusqu'en 1200). Il couvre des garnitures de n'importe quelle épaisseur de paroi productible. Cette norme ne couvre pas les garnitures buttwelding anticorrosion de basse pression. Voir le MSS SP-43, garnitures travaillées de Bout-soudure d'acier inoxydable.
Des coudes courts et les retours de rayon, qui ont été précédemment inclus dans ASME B16.28-1994, sont inclus dans cette norme.
B16.9 doit être employé en même temps que l'équipement décrit dans d'autres volumes de la série d'ASME B16 de normes aussi bien qu'avec d'autres normes d'ASME, telles que le code de récipient à chaudière et à pression et le B31 sifflant des codes.
Norme : ASME B16.9/B16.28
Type convenable :

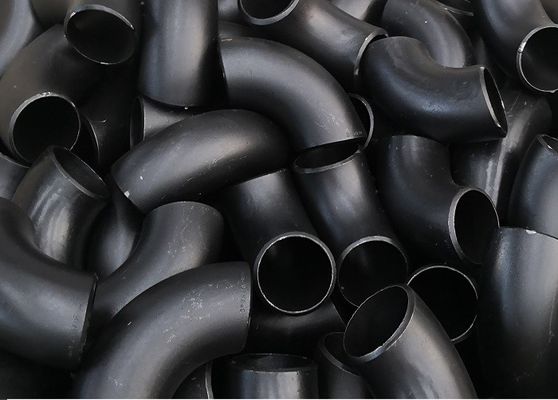

SR de la LR de coude (long raidus) (rayon court) 45/60/90/180DEG ; 3D/5D courbure 45DEG/90DEG ;

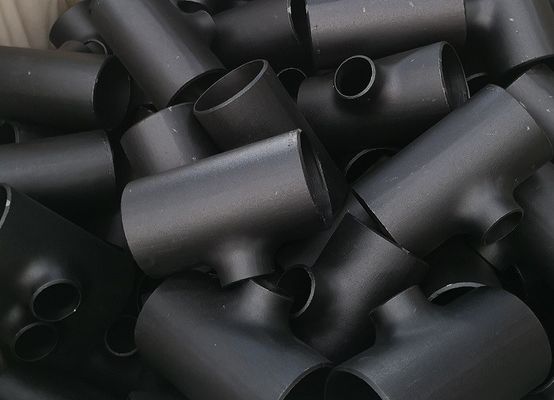

Pièce en t, pièce en t égale, réduisant la pièce en t, croix, selle

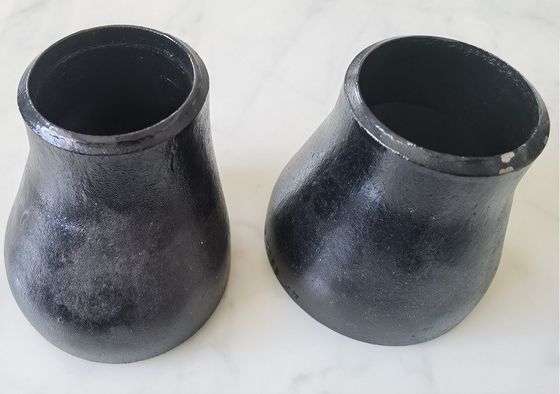

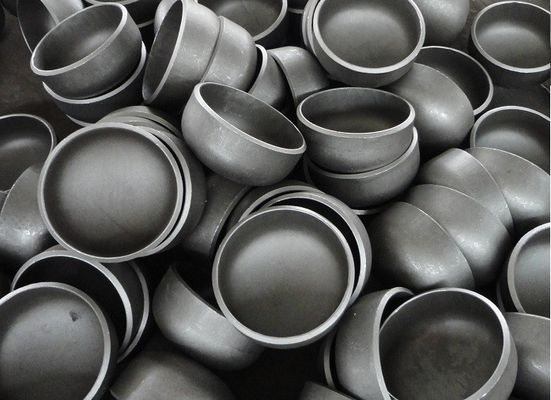

Réducteur concentrique de réducteur, réducteur excentrique, chapeau d'embout de tuyau
Épaisseur de paroi :
SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, DST, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS
Classe de grandeur : 1/2 » à 24" type sans couture ; 4" - 72" type wedled
Forme : sans couture et wedled
Matériel :
acier au carbone ASTM A234 WPB, WP9, ASTM A420 gr. WPL6, ASTM A105, ASTM A694 F42-F70
acier inoxydable ASTM A403 WP304/304L ; WP316/316L ; WP321 ; DIN1.4301 ; DIN1.4306 ; DIN1.4401 ; DIN 1,4404
Emballage : boîte de carton pour la petite taille jusqu'à 2", les caisses de contreplaqué ou la palette navigables
NORMES TRAVAILLÉES D'ÉPAISSEUR DE PAROI D'ACIER AU CARBONE
| Taille nominale de tuyau | Diamètre extérieur | Épaisseur de paroi nominale | |||||||||||||||||
| B | ASME | JIS | DIN | JIS (1) | DIN (2) | SCH10 | SCH20 | SCH30 | DST | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS | |
| 15 | 1/2 » | 21,3 | 21,7 | 21,3 | 2,8 | 2,0 | 2,11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7,47 | |||||
| 20 | 3/4" | 26,7 | 27,2 | 26,9 | 2,8 | 2,3 | 2,11 | 2,41 | 2,87 | 2,87 | 3,91 | 3,91 | 5,56 | 7,82 | |||||
| 25 | 1" | 33,4 | 34,0 | 33,7 | 3,2 | 2,6 | 2,77 | 2,90 | 3,38 | 3,38 | 4,55 | 4,55 | 6,35 | 9,09 | |||||
| 32 | 1 1/4" | 422 | 42,7 | 42,4 | 3,5 | 2,6 | 2,77 | 297 | 3,56 | 3,56 | 4,85 | 4,85 | 6,35 | 9,70 | |||||
| 40 | 1 1/2 » | 48,3 | 48,6 | 48,3 | 3,5 | 2,9 | 2,77 | 3,18 | 3,68 | 3,68 | 5,08 | 5,08 | 7,14 | 10,15 | |||||
| 50 | 2" | 60,3 | 60,5 | 60,3 | 3,8 | 2,9 | 2,77 | 3,18 | 3,91 | 3,91 | 5,54 | 5,54 | 8,74 | 11,07 | |||||
| 65 | 2 1/2 » | 73,0 | 76,3 | 76,1 | 4,2 | 2,9 | 3,05 | 4,78 | 5,16 | 5,16 | 7,01 | 7,01 | 9,53 | 14,02 | |||||
| 80 | 3" | 88,9 | 89,1 | 88,9 | 4,2 | 3,2 | 3,05 | 4,78 | 5,49 | 5,49 | 7,62 | 7,62 | 11,13 | 15,24 | |||||
| 90 | 3-1/2 » | 101,6 | 101,6 | — | 4,2 | — | 3,05 | 4,78 | 5,74 | 5,74 | 8,08 | 8,08 | - | — | |||||
| 100 | 4" | 114,3 | 114,3 | 114,3 | 4,5 | 3,6 | 3,05 | 4,78 | 6,02 | 6,02 | 8,56 | 8,56 | 11,13 | 13,49 | 17,12 | ||||
| 125 | 5" | 141,3 | 139,8 | 139,7 | 4,5 | 4,0 | 3,40 | - | 6,55 | 6,55 | 9,53 | 9,53 | 12,70 | 15,99 | 19,05 | ||||
| 150 | 6" | 168,3 | 165,2 | 168,3 | 5,0 | 4,5 | 3,40 | 4,5 | - | 7,11 | 7,11 | 10,97 | 10,97 | 14,27 | 18,26 | 21,95 | |||
| 200 | 8" | 219,1 | 216,3 | 219,1 | 5,8 | 6,3 | 376 | 6,35 | 7,04 | 8,18 | 8,18 | 10,31 | 12,70 | 12,70 | 1509 | 18,26 | 20,62 | 23,01 | 22,23 |
| 250 | 10" | 273,1 | 267,4 | 273,0 | 6,6 | 6,3 | 4,19 | 6,35 | 7,80 | 9,27 | 9,27 | 12,70 | 12,70 | 15,09 | 18,26 | 21,44 | 25,40 | 28,58 | 25,40 |
| 300 | 12" | 323,9 | 328,9 | 323,9 | 6,9 | 7,1 | 4,57 | 6,35 | 8,38 | 9,53 | 10,31 | 14,27 | 12,70 | 17,48 | 21,44 | 25,40 | 28,58 | 33,32 | 25,40 |
| 350 | 14" | 355,6 | 355,6 | 355,6 | 7,9 | 8,0 | 6,35 | 7,92 | 9,53 | 9,53 | 11,13 | 15,09 | 12,70 | 19,05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16" | 406,4 | 406,4 | 406,4 | 7,9 | 8,8 | 6,35 | 7,92 | 9,53 | 9,53 | 12,70 | 16,66 | 12,70 | 21,44 | 26,19 | 30,96 | 36,53 | 40,49 | |
| 450 | 18" | 457,2 | 457,2 | 457,0 | 7,9 | 10,0 | 6,35 | 7,92 | 11,13 | 9,53 | 14,27 | 19,05 | 12,70 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20" | 508,0 | 508,0 | 508,0 | 7,9 | 11,0 | 6,35 | 9,53 | 1270 | 9,53 | 15,09 | 20,62 | 12,70 | 26,19 | 32,54 | 38,10 | 44,45 | 50,01 | |
| 550 | 22" | 558,8 | 558,8 | - | - | 6,35 | 9,53 | 12,70 | 9,53 | - | 2223 | 12,70 | 2858 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24" | 609,6 | 609,6 | 610,0 | 12,5 | 6,35 | 9,53 | 14,27 | 9,53 | 17,48 | 24,61 | 12,70 | 30,96 | 38,89 | 46,02 | 52,37 | 59,54 | ||
| 650 | 26" | 660,4 | 660,4 | - | - | 7,92 | 12,70 | - | 9,53 | - | 12,70 | - | 一 | - | - | - | |||
| 700 | 28" | 711,1 | 711,2 | 711,0 | 125 | 7,92 | 1270 | 15,88 | 9,53 | — | 12,70 | ||||||||
| 750 | 30" | 762,0 | 762,0 | - | — | 7,92 | 12,70 | 15,88 | 9,53 | — | 12,70 | — | - | — | - | ||||
| 800 | 32" | 812,8 | 812,8 | 813,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | - | |||||||
| 850 | 34" | 863,6 | 863,6 | — | - | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | — | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | 914,4 | 914,4 | 914,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 19,05 | 12,70 | — | |||||||
| 950 | 38" | 965,2 | 965,2 | - | - | — | — | — | 9,53 | — | 12,70 | - | |||||||
| 1000 | 40" | 1016,0 | 1016,0 | 1016,0 | 12,5 | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1050 | 42" | 1066,8 | 1066,8 | - | - | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1100 | 44" | 1117,6 | 1117,6 | - | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
| 1150 | 46" | 1168,4 | 1168,4 | - | - | - | - | - | 9,53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48" | 1219,2 | 1219,2 | 1220,0 | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
