Détails sur le produit:
|
| Méthode de produit: | Forgé | Norme: | BS4504 |
|---|---|---|---|
| Pression: | PN6, PN10 ; PN16 ; PN25 ; PN40 ; PN63 ; TABLE D, BS10 TABLE E DE PN100 BS10 | Classe de grandeur: | DN15-DN2000 |
| Type de bride: | Plaquez la bride, abat-jour, glissement dessus, soudant le cou, bride filetée | Matériel: | Acier au carbone A105 ; C22.8 ; ST37.2 ; S235JR ; acier inoxydable 304/304L ; 316/316L ; |
| Revêtement: | Peinture noire, peinture jaune, galvanisée galvanisée à chaud et froide et huile | Emballage: | Dignes caisses ou palette de contreplaqué de Seay |
| Surligner: | DN2000 LE CS solides solubles BS10 BRIDENT LES BS 4504,la BRIDE BS 4504 PN16 ST37.2,immersion chaude de bs4504 pn10 galvanisée |
||

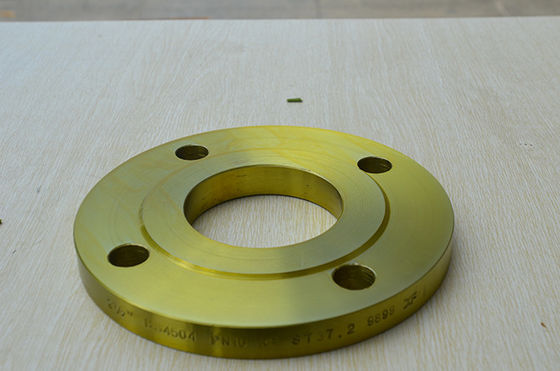

DE BS4504 DE PLAT PN10, PN16, SLIP AVEUGLE BRIDE DESSUS ET BRIDE SOUDÉE DE COU AVEC L'IMMERSION CHAUDE GALVANISÉE

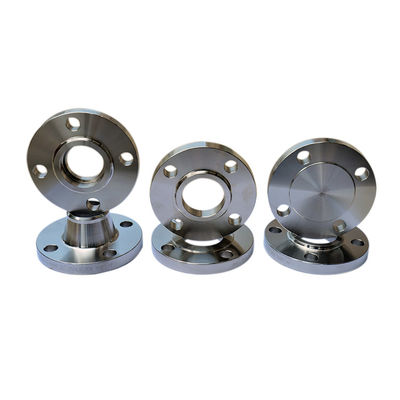

Produit Introducting
| Produit | Brides chaudes d'acier de forge |
| Norme | BS4504 |
| Type de bride | PLAT 101 ; 105 ABAT-JOUR ; COU 111 DE SOUDURE ; 112 SLIP DESSUS ; 113 BS10 TABLE FILETÉE D, CONTE E, TABLE F, TABLE H |
| Classe de grandeur | DN10-DN2000 |
| Pression | PN6 ; PN10 ; PN16 ; PN25 ; PN40 ; PN63 ; PN100 |
| Matériel | acier au carbone A105 ; C22.8 ; ST37.2 ; S235JR ; acier inoxydable 304/304L ; 316/316L ; |
| Emballage | dignes caisses ou palette seay de contreplaqué |

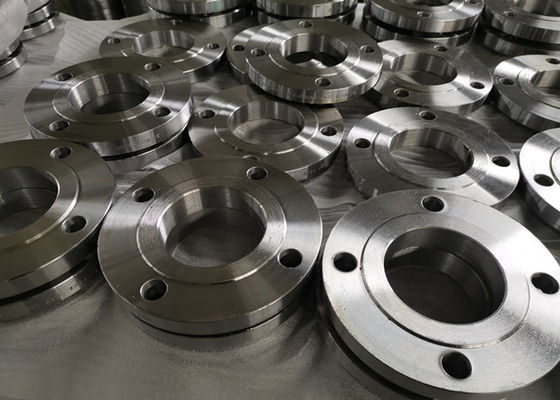

Produit : Brides chaudes d'acier de forge
Norme : BS4504
Type de bride : PLAT 101 ; 105 ABAT-JOUR ; COU 111 DE SOUDURE ; 112 SLIP DESSUS ; 113 FILETÉ
Classe de grandeur : DN10-DN2000
Pression : PN6 ; PN10 ; PN16 ; PN25 ; PN40 ; PN63 ; PN100
Matériel : acier au carbone A105 ; C22.8 ; ST37.2 ; S235JR ; acier inoxydable 304/304L ; 316/316L ;
Emballage : dignes caisses ou palette seay de contreplaqué
| Nominal | O.D de | Diamètre de | Diamètre de | No. de | Diamètre de | Épaisseur | |||||||
| Taille de tuyau | Tuyau | Bride | Cercle des boulons | Boulon | Boulon | ||||||||
| 1/2 » | 21,3 | 95,3 | 66,7 | 4 | 12,7 | 4,8 | |||||||
| 3/4" | 26,7 | 101,6 | 73,0 | 4 | 12,7 | 4,8 | |||||||
| 1" | 33,4 | 114,3 | 82,6 | 4 | 12,7 | 4,8 | |||||||
| 1 1/4" | 42,2 | 120,7 | 87,6 | 4 | 12,7 | 6,4 | |||||||
| 1 1/2 » | 48,3 | 133,4 | 98,4 | 4 | 12,7 | 6,4 | |||||||
| 2" | 60,3 | 152,4 | 114,3 | 4 | 15,9 | 7,9 | |||||||
| 2 1/2 » | 73,0 | 165,1 | 127,0 | 4 | 15,9 | 7,9 | |||||||
| 3" | 88,9 | 184,2 | 146,1 | 4 | 15,9 | 9,5 | |||||||
| 3 1/2 » | 101,6 | 203,2 | 165,1 | 4 | 15,9 | 9,5 | |||||||
| 4" | 114,3 | 215,9 | 177,8 | 4 | 15,9 | 9,5 | |||||||
| 5" | 141,3 | 254,0 | 209,6 | 8 | 15,9 | 12,7 | |||||||
| 6" | 168,3 | 279,4 | 228,6 | 8 | 15,9 | 12,7 | |||||||
| 7" | 190,5 | 304,8 | 260,4 | 8 | 15,9 | 12,7 | |||||||
| 8" | 219,1 | 336,6 | 292,1 | 8 | 15,9 | 12,7 | |||||||
| 9" | 244,5 | 368,3 | 323,9 | 8 | 15,9 | 15,9 | |||||||
| 10" | 273,0 | 406,4 | 355,6 | 8 | 19,1 | 15,9 | |||||||
| 12" | 323,9 | 457,2 | 406,4 | 12 | 19,1 | 15,9 | |||||||
| 14" | 355,6 | 527,1 | 469,9 | 12 | 22,2 | 19,1 | |||||||
| 16" | 406,4 | 577,9 | 520,7 | 12 | 22,2 | 19,1 | |||||||
| 18" | 457,2 | 641,4 | 584,2 | 12 | 22,2 | 22,2 | |||||||
| 20" | 508,0 | 704,9 | 641,4 | 16 | 22,5 | 25,4 | |||||||
| 24" | 609,6 | 825,5 | 755,7 | 16 | 25,4 | 28,6 | |||||||
| Nominal | Diamètre de | Diamètre de | No. de | Diamètre de | Épaisseur | |||||
| Taille de tuyau | Bride | Cercle des boulons | Boulon | Boulon | ||||||
| 1/2 » | 95,3 | 66,7 | 4 | 12,7 | 6,4 | |||||
| 3/4" | 101,6 | 73,0 | 4 | 12,7 | 6,4 | |||||
| 1" | 114,3 | 82,6 | 4 | 12,7 | 7,1 | |||||
| 1 1/4" | 120,7 | 87,3 | 4 | 12,7 | 7,9 | |||||
| 1 1/2 » | 133,4 | 98,4 | 4 | 12,7 | 8,7 | |||||
| 2" | 152,4 | 114,3 | 4 | 15,9 | 9,5 | |||||
| 2 1/2 » | 165,1 | 127,0 | 4 | 15,9 | 10,3 | |||||
| 3" | 184,2 | 146,1 | 4 | 15,9 | 11,1 | |||||
| 3 1/2 » | 203,2 | 165,1 | 8 | 15,9 | 11,9 | |||||
| 4" | 215,9 | 177,8 | 8 | 15,9 | 12,7 | |||||
| 5" | 254,0 | 209,6 | 8 | 15,9 | 14,3 | |||||
| 6" | 279,4 | 228,6 | 8 | 19,1 | 17,5 | |||||
| 7" | 304,8 | 260,4 | 8 | 19,1 | 19,1 | |||||
| 8" | 336,6 | 292,1 | 8 | 19,1 | 19,1 | |||||
| 9" | 368,3 | 323,9 | 12 | 19,1 | 20,6 | |||||
| 10" | 406,4 | 355,6 | 12 | 19,1 | 22,2 | |||||
| 12" | 457,2 | 406,4 | 12 | 22,2 | 25,4 | |||||
| 14" | 527,2 | 469,9 | 12 | 22,2 | 25,4 | |||||
| 16" | 577,9 | 520,7 | 12 | 22,2 | 25,4 | |||||
| 18" | 641,4 | 584,2 | 16 | 22,2 | 28,6 | |||||
| 20" | 704,9 | 647,4 | 16 | 22,2 | 31,8 | |||||
| 24" | 825,5 | 755,7 | 16 | 25,4 | 38,1 | |||||
| Nominal | O.D. de | Diamètre de | Diamètre de | No. de | Diamètre de | Épaisseur | |||||||
| Taille de tuyau | Tuyau | Bride | Cercle des boulons | Boulon | Boulon | ||||||||
| 1/2 » | 21,3 | 95,3 | 66,7 | 4 | 12,7 | 9,5 | |||||||
| 3/4" | 26,7 | 101,6 | 73,0 | 4 | 12,7 | 9,5 | |||||||
| 1" | 33,4 | 120,7 | 87,3 | 4 | 15,9 | 9,5 | |||||||
| 1 1/4" | 42,2 | 133,4 | 98,4 | 4 | 15,9 | 12,7 | |||||||
| 1 1/2 » | 48,3 | 139,7 | 104,8 | 4 | 15,9 | 12,7 | |||||||
| 2" | 60,3 | 165,1 | 127,0 | 4 | 15,9 | 15,9 | |||||||
| 2 1/2 » | 73,0 | 184,2 | 146,1 | 8 | 15,9 | 15,9 | |||||||
| 3" | 88,9 | 203,2 | 165,1 | 8 | 15,9 | 15,9 | |||||||
| 3 1/2 » | 101,6 | 215,9 | 177,8 | 8 | 15,9 | 19,1 | |||||||
| 4" | 114,3 | 228,6 | 190,5 | 8 | 15,9 | 19,1 | |||||||
| 5" | 141,3 | 279,4 | 235,0 | 8 | 19,1 | 22,2 | |||||||
| 6" | 168,3 | 304,8 | 260,4 | 12 | 19,1 | 22,2 | |||||||
| 7" | 190,3 | 336,6 | 292,1 | 12 | 19,1 | 22,2 | |||||||
| 8" | 219,1 | 368,3 | 323,9 | 12 | 19,1 | 25,4 | |||||||
| 9" | 244,5 | 406,4 | 355,6 | 12 | 22,2 | 25,4 | |||||||
| 10" | 273,0 | 431,8 | 381,0 | 12 | 22,2 | 25,4 | |||||||
| 12" | 323,0 | 489,0 | 438,2 | 16 | 22,2 | 28,6 | |||||||
| 14" | 355,6 | 552,5 | 495,3 | 16 | 25,4 | 31,8 | |||||||
| 16" | 406,4 | 609,6 | 552,5 | 20 | 25,4 | 31,8 | |||||||
| 18" | 457,2 | 673,1 | 609,6 | 20 | 28,6 | 34,9 | |||||||
| 20" | 508,0 | 736,6 | 673,1 | 24 | 28,6 | 38,1 | |||||||
| 24" | 609,6 | 850,9 | 781,1 | 24 | 31,8 | 41,3 | |||||||
| Nominal | Diamètre de | Diamètre de | No. de | Diamètre de | Épaisseur | |||||||||||||
| Taille de tuyau | Bride | Cercle des boulons | Boulon | Boulon | ||||||||||||||
| 1/2 » | 114,3 | 82,6 | 4 | 15,9 | 12,7 | |||||||||||||
| 3/4" | 114,3 | 82,6 | 4 | 15,9 | 12,7 | |||||||||||||
| 1" | 120,78 | 87,3 | 4 | 15,9 | 14,3 | |||||||||||||
| 1 1/4" | 133,4 | 98,4 | 4 | 15,9 | 17,5 | |||||||||||||
| 1 1/2 » | 139,7 | 104,8 | 4 | 15,9 | 17,5 | |||||||||||||
| 2" | 165,1 | 127,0 | 4 | 15,9 | 19,1 | |||||||||||||
| 2 1/2 » | 184,2 | 146,1 | 8 | 15,9 | 19,1 | |||||||||||||
| 3" | 203,2 | 165,1 | 8 | 15,9 | 22,2 | |||||||||||||
| 3 1/2 » | 215,9 | 177,8 | 8 | 15,9 | 22,2 | |||||||||||||
| 4" | 228,6 | 190,5 | 8 | 15,9 | 25,4 | |||||||||||||
| 5" | 279,4 | 235,0 | 8 | 19,1 | 28,6 | |||||||||||||
| 6" | 304,8 | 260,4 | 12 | 19,1 | 28,6 | |||||||||||||
| 7" | 336,6 | 292,1 | 12 | 19,1 | 31,8 | |||||||||||||
| 8" | 368,3 | 323,9 | 12 | 19,1 | 31,8 | |||||||||||||
| 9" | 406,4 | 355,6 | 12 | 22,2 | 34,9 | |||||||||||||
| 10" | 431,8 | 381,0 | 12 | 22,2 | 34,9 | |||||||||||||
| 12" | 489,0 | 438,2 | 16 | 22,2 | 38,1 | |||||||||||||
| 14" | 552,5 | 495,3 | 16 | 25,4 | 41,3 | |||||||||||||
| 16" | 609,6 | 552,5 | 20 | 25,4 | 44,5 | |||||||||||||
| 18" | 673,1 | 609,6 | 20 | 28,6 | 47,6 | |||||||||||||
| 20" | 736,6 | 673,1 | 24 | 28,6 | 50,8 | |||||||||||||
| 24" | 850,9 | 781,1 | 24 | 31,8 | 57,2 | |||||||||||||
TROU NOMINAL15 |
DIAMÈTRE de BRIDE dans le millimètre |
PCD |
BOULONS |
BOLTSIZE |
TAILLE DE TROU |
ÉPAISSEUR |
|---|---|---|---|---|---|---|
| Tableau D | 3 3/4"/95 | 2 5/8"/67 | 4 | 1/2 » | 9/16"/14 | 3/8"/10 |
| Tableau E | 3 3/4"/95 | 2 5/8"/67 | 4 | 1/2 » | 9/16"/14 | 3/8"/10 |
| Tableau F | 3 3/4"/95 | 2 5/8"/67 | 4 | 1/2 » | 9/16"/14 | 3/8"/10 |
| Tableau H | 4 » de 1/2/114 | 3 1/4"/83 | 4 | 5/8" | 11/16"/17 | » de 1/2/13 |
| Tableau J | 4 » de 1/2/114 | 3 1/4"/83 | 4 | 5/8" | 11/16"/17 | 5/8"/16 |
| Tableau K | 4 » de 1/2/114 | 3 1/4"/83 | 4 | 5/8" | 11/16"/17 | 3/4"/19 |
TROU NOMINAL20 |
DIAMÈTRE de BRIDE dans le millimètre |
PCD |
BOULONS |
BOLTSIZE |
TAILLE DE TROU |
ÉPAISSEUR |
| Tableau D | 4"/102" | 2 7/8"/73" | 4 | 1/2 » | 9/16"/14" | 3/8"/10" |
| Tableau E | 4"/102" | 2 7/8"/73" | 4 | 1/2 » | 9/16"/14" | 3/8"/10" |
| Tableau F | 4"/102" | 2 7/8"/73" | 4 | 1/2 » | 9/16"/14" | 3/8"/10" |
| Tableau H | 4 » de 1/2/114" | 3 1/4"/83" | 4 | 5/8" | 11/16"/17" | » de 1/2/13" |
| Tableau J | 4 » de 1/2/114" | 3 1/4"/83" | 4 | 5/8" | 11/16"/17" | 5/8"/16" |
| Tableau K | 4 » de 1/2/114" | 3 1/4"/83" | 4 | 5/8" | 11/16"/17" | 3/4"/19" |
TROU NOMINAL25 |
DIAMÈTRE DE BRIDE |
PCD |
BOULONS |
BOLTSIZE |
TAILLE DE TROU |
ÉPAISSEUR |
| Tableau D | 4 » de 1/2/114 | 3 1/4"/83 | 4 | 1/2 » | 9/16"/14 | 3/8"/10 |
| Tableau E | 4 » de 1/2/114 | 3 1/4"/83 | 4 | 1/2 » | 9/16"/14 | 3/8"/10 |
| Tableau F | 4 3/4"/121 | 3 7/16"/87 | 4 | 5/8" | 9/16"/14 | 3/8"/10 |
| Tableau H | 4 3/4"/121 | 3 7/16"/87 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| Tableau J | 4 3/4"/121 | 3 7/16"/87 | 4 | 5/8" | 11/16"/17 | 3/4"/19 |
| Tableau K | 5"/127 | 3 3/4"/95 | 4 | 5/8" | 11/16"/17 | 7/8"/22 |
TROU NOMINAL32 |
DIAMÈTRE DE BRIDE |
PCD |
BOULONS |
BOLTSIZE |
TAILLE DE TROU |
ÉPAISSEUR |
| Tableau D | 4 3/4"/121 | 3 7/16"/87 | 4 | 1/2 » | 9/16"/14 | » de 1/2/13 |
| Tableau E | 4 3/4"/121 | 3 7/16"/87 | 4 | 1/2 » | 9/16"/14 | » de 1/2/13 |
| Tableau F | 5 1/4"/133 | 3 7/8"/98 | 4 | 5/8" | 11/16"/17 | » de 1/2/13 |
| Tableau H | 5 1/4"/133 | 3 7/8"/98 | 4 | 5/8" | 11/16"/17 | 11/16"/17 |
| Tableau J | 5 1/4"/133 | 3 7/8"/98 | 4 | 5/8" | 11/16"/17 | 3/4"/19 |
| Tableau K | 5 1/4"/133 | 3 7/8"/98 | 4 | 5/8" | 11/16"/17 | 7/8"/22 |
TROU NOMINAL40 |
DIAMÈTRE DE BRIDE |
PCD |
BOULONS |
BOLTSIZE |
TAILLE DE TROU |
ÉPAISSEUR |
| Tableau D | 5 1/4"/133 | 3 7/8"/98 | 4 | 1/2 » | 9/16"/14 | » de 1/2/13 |
| Tableau E | 5 1/4"/133 | 3 7/8"/98 | 4 | 1/2 » | 9/16"/14 | » de 1/2/13 |
| Tableau F | 5 » de 1/2/140 | 4 1/8"/105 | 4 | 5/8" | 11/16"/17 | » de 1/2/13 |
| Tableau H | 5 » de 1/2/140 | 4 1/8"/105 | 4 | 5/8" | 11/16"/17 | 11/16"/17 |
| Tableau J | 5 » de 1/2/140 | 4 1/8"/105 | 4 | 5/8" | 11/16"/17 | 7/8"/22 |
| Tableau K | 6"/152 | 4 » de 1/2/114 | 4 | 3/4" | 7/8"/22 | 1"/25 |
TROU NOMINAL50 |
DIAMÈTRE DE BRIDE |
PCD |
BOULONS |
BOLTSIZE |
TAILLE DE TROU |
ÉPAISSEUR |
| Tableau D | 6"/152 | 4 » de 1/2/114 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| Tableau E | 6"/152 | 4 » de 1/2/114 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| Tableau F | 6 » de 1/2/165 | 5"/127 | 4 | 5/8" | 11/16"/17 | 5/8"/16 |
| Tableau H | 6 » de 1/2/165 | 5"/127 | 4 | 5/8" | 11/16"/17 | 3/4"/19 |
| Tableau J | 6 » de 1/2/165 | 5"/127 | 4 | 3/4" | 7/8"/22 | 1"/25 |
| Tableau K | 6 » de 1/2/165 | 5"/127 | 8 | 5/8" | 11/16"/17 | 1"/25 |
TROU NOMINAL65 |
DIAMÈTRE DE BRIDE |
PCD |
BOULONS |
BOLTSIZE |
TAILLE DE TROU |
ÉPAISSEUR |
| Tableau D | 6 » de 1/2/165 | 5"/127 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| Tableau E | 6 » de 1/2/165 | 5"/127 | 4 | 5/8" | 11/16"/17 | 9/16"/14 |
| Tableau F | 7 1/4"/184 | 5 3/4"/146 | 8 | 5/8" | 11/16"/17 | 5/8"/16 |
| Tableau H | 7 1/4"/184 | 5 3/4"/146 | 8 | 5/8" | 11/16"/17 | 3/4"/19 |
| Tableau J | 7 1/4"/184 | 5 3/4"/146 | 8 | 3/4" | 7/8"/22 | 1"/25 |
| Tableau K | 7 1/4"/184 | 5 3/4"/146 | 8 | 3/4" | 7/8"/22 | 1 1/8"/29 |
TROU NOMINAL80 |
DIAMÈTRE DE BRIDE |
PCD |
BOULONS |
BOLTSIZE |
TAILLE DE TROU |
ÉPAISSEUR |
| Tableau D | 8 » de 1/2/216 | 7"/178 | 4 | 5/8" | 11/16"/17 | 11/16"/17 |
| Tableau E | 8 » de 1/2/216 | 7"/178 | 8 | 5/8" | 11/16"/17 | 11/16"/17 |
| Tableau F | 9"/229 | 7 » de 1/2/191 | 8 | 5/8" | 11/16"/17 | 3/4"/19 |
| Tableau H | 9"/229 | 7 » de 1/2/191 | 8 | 5/8" | 11/16"/17 | 1"/25 |
| Tableau J | 9"/229 | 7 » de 1/2/191 | 8 | 3/4" | 7/8"/22 | 1 3/8"/35 |
| Tableau K | 9 » de 1/2/241 | 7 3/4"/197 | 8 | 7/8" | 1"/25 | 1 3/8"/35 |
TROU NOMINAL100 |
DIAMÈTRE DE BRIDE |
PCD |
BOULONS |
BOLTSIZE |
TAILLE DE TROU |
ÉPAISSEUR |
| Tableau D | 8 » de 1/2/216 | 7"/178 | 4 | 5/8" | 11/16"/17 | 11/16"/17 |
| Tableau E | 8 » de 1/2/216 | 7"/178 | 8 | 5/8" | 11/16"/17 | 11/16"/17 |
| Tableau F | 9"/229 | 7 » de 1/2/191 | 8 | 5/8" | 11/16"/17 | 3/4"/19 |
| Tableau H | 9"/229 | 7 » de 1/2/191 | 8 | 5/8" | 11/16"/17 | 1"/25 |
| Tableau J | 9"/229 | 7 » de 1/2/191 | 8 | 3/4" | 7/8"/22 | 1 3/8"/35 |
| Tableau K | 9 » de 1/2/241 | 7 3/4"/197 | 8 | 7/8" | 1"/25 | 1 3/8"/35 |
FAQ
1. qui sommes-nous ?
Nous sommes basés dans Hebei, Chine, commençons à partir de 2001, nous vendons à l'Asie du sud (7,69%), Europe du Sud (7,69%), Europe du Nord (7,69%), Amérique Centrale (7,69%), Europe occidentale (7,69%), Asie orientale (7,69%), le mi est (7,69%), Océanie (7,69%), Afrique (7,69%), Asie du Sud-Est (7,69%), Europe de l'Est (7,69%), Amérique du Sud (7,69%), Amérique du Nord (7,69%). Il y a les environ 101-200 personnes totales dans notre bureau.
2. comment pouvons-nous garantir la qualité ?
Toujours un échantillon de préproduction avant production en série ;
Inspection toujours finale avant expédition ;
3.what peut vous acheter de nous ?
bride, coude, garnitures de tuyau
4. pourquoi devriez-vous acheter de nous pas d'autres fournisseurs ?
nulle
5. quels services pouvons-nous fournir ?
Conditions de livraison admises : GOUSSET, CFR, CAF, EXW, FLB, CIP, FCA, CPT, DEQ, DDP, DDU, la livraison express, DAF ;
Devise admise de paiement : USD, EUR, JPY, HKD, GBP, CNY ;
Type admis de paiement : T/T, L/C, D/P D/A, argent liquide ;
Langue parlée : L'anglais, Chinois, russes
Personne à contacter: Miss. Mandy Liu
Téléphone: 0086 18903173335
Télécopieur: 86-0317-6853077-6723871
