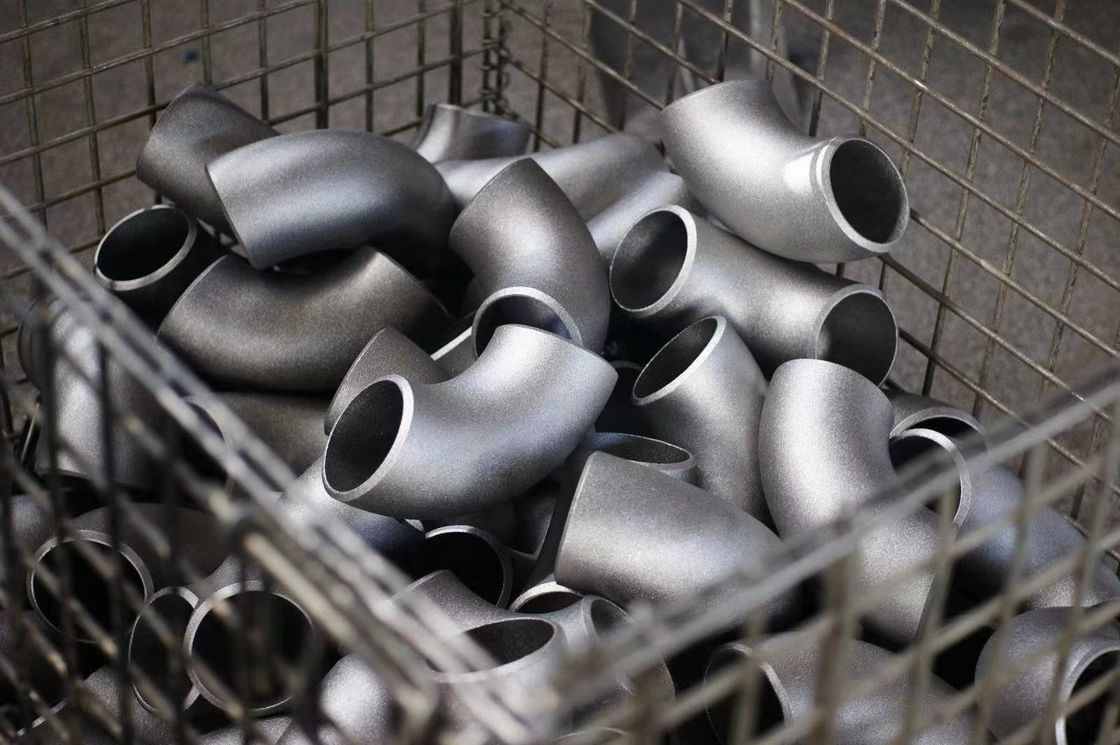

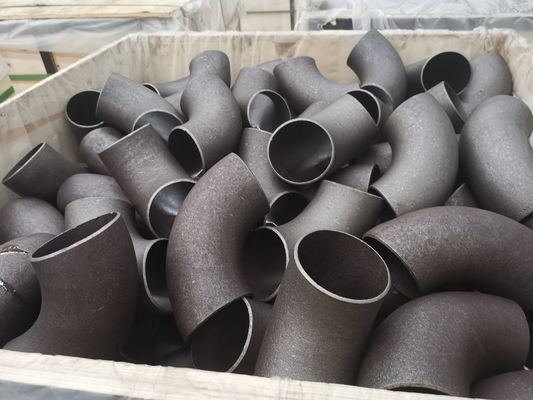

Name: Réducteur et chapeau de pièce en t de coude du degré SGP JIS B2311 d'A234 WPB SS400 45
Brand: XF
SKU: 1/2 » - 72"
Price: 1 USD
Availability: InStock
Rating: 4.9 (144 reviews)

Lieu d'origine:

La Chine

Nom de marque:

Certification:

ISO9001 , PED AND AD2000 W0 EN10204 3.1

Numéro de modèle:

1/2 » - 72"

Quantité de commande min:

1pcs

Prix:

1USD-100USD

Détails d'emballage:

Caisses et palettes de contreplaqué

Délai de livraison:

15-30DAYS

Conditions de paiement:

L/C, D/A, D/P, T/T

Capacité d'approvisionnement:

1500TONS UN MOIS

Norme:

JIS B2311

Taille:

1/2 " *72 »

Matériel:

A234 WPB, SS400 SS304/304L SS316/316L

Revêtement:

Huile, galvanisée froide et galvanisé à chaud

Paquet:

Caisses et palettes de contreplaqué

Port de chargement:

Xingang, port de Tinjin

thicknss:

SGP

Paiement:

DP DA DE TTT LC

Type de production:

COUDE, PAC DE TÉ RÉDUCTEUR

Surligner:

Coude de SS400 SGP JIS B2311

SGP JIS B2311 coude de 45 degrés

Réducteur et chapeau de pièce en t d'A234 WPB

Dimensions des coudes de SGP dans JIS B2311/B2312.

Dimensions des coudes standard de JIS B2311/B2312 SGP.

JIS-B2311-B2312-SGP-ELBOW-BEND-DRAWING

dimensions de coudes de 45° et de 90° SGP dans le millimètre

Nominal		OD	Centre à finir			90˚Weight		°Weight 45
(NPS)		OD	90˚(F)		45˚(H)	KG/PC		KG/PC
	B	D	Long	Tir	Long	Long	Short	LONGTEMPS
15	½	21,7	38,1	-	15,8	0,08	0,05	0,04
20	¾	27,2	38,1	-	15,8	0,1	0,07	0,05
25	1	34	38,1	25,4	15,8	0,15	0,1	0,08
32	1 ¼	42,7	47,6	31,8	19,7	0,26	0,17	0,13
40	1 ½	48,6	57,2	38,1	23,7	0,35	0,24	0,18
50	2	60,5	76,2	50,8	31,6	0,64	0,43	0,32
65	½ 2	76,3	95,3	63,5	39,5	1,12	0,75	0,56
80	3	89,1	114,3	76,2	47,3	1,58	1,05	0,79
90	½ 3	101,6	133,4	88,9	55,3	2,17	1,45	1,09
100	4	114,3	152,4	101,6	63,1	2,91	1,94	1,46
125	5	139,8	190,5	127	78,9	4,49	2,99	2,25
150	6	165,2	228,6	152,4	94,7	7,09	4,73	3,55
200	8	216,3	304,8	203,2	126,3	14,4	9,61	7,2
250	10	267,4	381	254	157,8	25,4	16,9	12,7
300	12	318,5	457,2	304,8	189,4	38,1	25,4	19,05
350	14	355,6	533,4	355,6	220,9	56,7	37,8	28,35
400	16	406,4	609,6	406,4	252,5	74,3	49,5	37,15
450	18	457,2	685,8	457,2	284,1	94,2	62,8	47,1
500	20	508	762	508	315,6	116	77,7	58
550	22	558,8	838,2	558,8	347,2	141	94,1	70,5
600	24	609,6	914,4	609,6	378,7	168	112	84
650	26	660,4	990,6	660,4	410,3	198	132	99
700	28	711,2	1066,8	711,2	441,9	230	154	115
750	30	762	1143	762	473,4	264	176	132
800	32	812,8	1219,2	812,8	505	301	201	150,5
850	34	863,6	1295,4	863,6	536,6	340	227	170
900	36	914,4	1371,6	914,4	568,1	380	253	190
950	38	965,2	1447,8	965,2	599,7	425	283	212,5
1000	40	1016	1524	1016	631,2	471	314	235,5
1050	42	1066,8	1600,2	1066,8	662,8	518	346	259
1100	44	1117,6	1676,4	1117,6	694,4	570	380	285
1150	46	1168,4	1752,6	1168,4	725,9	623	415	311,5
1200	48	1219,2	1828,8	1219,2	757,5	677	452	338,5

180° SGP écarte des dimensions d'un coup de coude dans le millimètre

Nominal		OD	C à C		De bout en bout		180˚Weight
(NPS)		OD	180˚ (p)		180˚(K)		KG/PC
	B	D	Long	Tir	Long	Tir	Long	Short
15	½	21,7	76,2	-	49	-	0,16	0,1
20	¾	27,2	76,2	-	51,7	-	0,2	0,14
25	1	34	76,2	50,8	55,1	42,4	0,3	0,2
32	1 ¼	42,7	95,2	63,6	69	53,2	0,52	0,34
40	1 ½	48,6	114,4	76,2	81,5	62,4	0,7	0,48
50	2	60,5	152,4	101,6	106,5	81,1	1,28	0,86
65	½ 2	76,3	190,6	127	133,5	101,7	2,24	1,5
80	3	89,1	228,6	152,4	158,9	120,8	3,16	2,1
90	½ 3	101,6	266,8	177,8	184,2	139,7	4,34	2,9
100	4	114,3	304,8	203,2	209,6	158,8	5,82	3,88
125	5	139,8	381	254	260,4	196,9	8,98	5,98
150	6	165,2	457,2	304,8	311,2	235	14,18	9,46
200	8	216,3	609,6	406,4	413	311,4	28,8	19,22
250	10	267,4	762	508	514,7	387,7	50,8	33,8
300	12	318,5	914,4	609,6	616,5	464,1	76,2	50,8
350	14	355,6	1066,8	711,2	711,2	533,4	113,4	75,6
400	16	406,4	1219,2	812,8	812,8	609,6	148,6	99
450	18	457,2	-	-	-	-	188,4	125,6
500	20	508	-	-	-	-	232	155,4
550	22	558,8	-	-	-	-	282	188,2
600	24	609,6	-	-	-	-	336	224
650	26	660,4	-	-	-	-	396	264
700	28	711,2	-	-	-	-	460	308
750	30	762	-	-	-	-	528	352
800	32	812,8	-	-	-	-	602	402
850	34	863,6	-	-	-	-	680	454
900	36	914,4	-	-	-	-	760	506
950	38	965,2	-	-	-	-	850	566
1000	40	1016	-	-	-	-	942	628
1050	42	1066,8	-	-	-	-	1036	692
1100	44	1117,6	-	-	-	-	1140	760
1150	46	1168,4	-	-	-	-	1246	830
1200	48	1219,2	-	-	-	-	1354	904
