DN10 DN5000 à la bride de plat aveugle de la classe B B16.5 B16.47 de la bride AWWA C207

DN10 DN5000 à la bride de plat aveugle de la classe B B16.5 B16.47 de la bride AWWA C207
DN10 DN5000 à la bride de plat aveugle de la classe B B16.5 B16.47 de la bride AWWA C207 DN10 DN5000 à la bride de plat aveugle de la classe B B16.5 B16.47 de la bride AWWA C207 DN10 DN5000 à la bride de plat aveugle de la classe B B16.5 B16.47 de la bride AWWA C207 DN10 DN5000 à la bride de plat aveugle de la classe B B16.5 B16.47 de la bride AWWA C207 DN10 DN5000 à la bride de plat aveugle de la classe B B16.5 B16.47 de la bride AWWA C207

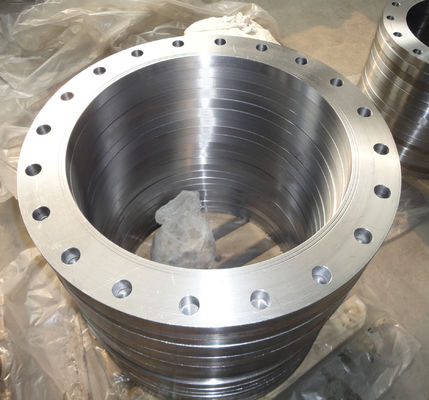

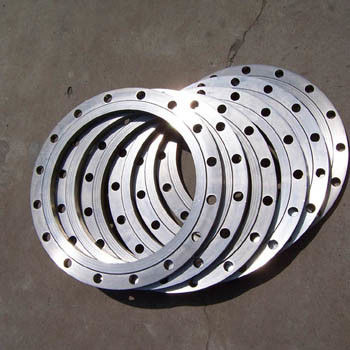

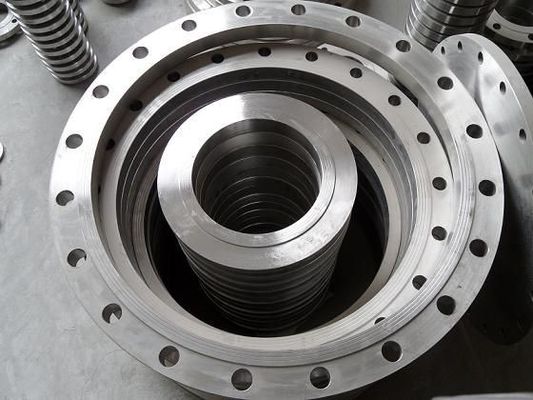

Image Grand :  DN10 DN5000 à la bride de plat aveugle de la classe B B16.5 B16.47 de la bride AWWA C207

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: XF
Certification: ISO,PED,,ADW2000,CE
Numéro de modèle: 1/2 » - 72"
Conditions de paiement et expédition:
Quantité de commande min: 1Ton
Prix: NEGOCIATION
Détails d'emballage: JOUEZ LES CAS EN BOIS, PALETTE, ou comme demande de cusomers
Délai de livraison: 30days
Conditions de paiement: L/C, D/P, T/T
Capacité d'approvisionnement: 10000TONS PAR MOIS

DN10 DN5000 à la bride de plat aveugle de la classe B B16.5 B16.47 de la bride AWWA C207

description de
taille: ″ de 1/2 (15 NOTA:) au ″ 48 (1200NB) DN10~DN5000 Normes: ANSI/ASME B16.5, B16.47 la série A et le B, B16.48, BS4504, BS 10, EN-1092, DIN, norme ANSI bride, A
Pression: Classe 150 livres, 300 livres, 600 livres, 900 livres, 1500 livres, 2500 livres Revêtement: La peinture noire d'huile, l'immersion transparente, à froid et chaude de peinture antirouille, galv
Reliez le type type de visage de bride: Le visage augmenté (rf), Ring Type Joint (RTJ), le visage plat (FF), grand hommes-femmes (LMF), asse acier au carbone: ASTM A105 ASME SA105
Acier inoxydable: ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L Emballage: Non fumigez ou ne fumigez le contreplaqué/la palette ou caisse en bois
Surligner:

Bride de plat aveugle de DN10 DN5000 B16.47

,

Bride de la classe b de l'awwa DN5000

,

DN5000 classe B de la bride AWWA C207

AWWA C207 bride des dimensions

L'AWWA représente les travaux d'American Water que l'association est un comité technique et sans but lucratif, cela identifie et unifie des conditions importantes pour des systèmes d'usines hydrauliques. Les utilisateurs importants des dimensions de brides d'AWWA C207 incluent la tuyauterie de Waterworks, d'eaux usées, de boue aussi bien que d'usine. Puisque ces brides sont employées dans des systèmes de tuyauterie de basse pression, les brides de la classe f de l'awwa c207 est une norme qui s'avère être une solution efficace d'économie, par rapport ou à la norme ANSI ou ASME a forgé des brides. Ces dimensions de bride de l'awwa c207 ont été conçues pour l'usage dans les industries telles que le pétrole, la vapeur, ou les applications chimiques.

La classe B du contrôle AWWA C207 bride poids et normes

Brides d'AWWA C207

Brides d'AWWA C207

AWWA C207 bride des dimensions

AWWA C207 bride des dimensions

AWWA C207 bride des normes

AWWA C207 bride des normes















Fabricant des brides d'acier inoxydable d'AWWA C207, brides d'acier au carbone du fournisseur AWWA C207

Les normes d'AWWA fournissent le tuyau d'acier de l'awwa c207 bride les propriétés qui sont prévues pour être employées pour l'eau potable seulement. Par exemple, les estimations de la bride d'AWWA s'applique seulement à la température atmosphérique. Les normes d'AWWA couvrent les classes de bride qui sont marquées avec des lettres comme B, D, E, F. hors de toutes ces classes, la connexion utilisée généralement contraste la classe D. avec la norme ANSI, les tailles nominales de tuyau pour des gammes de bride aveugle de la classe d de l'awwa c207 entre 3 pouces à environ 144 pouces. À la différence de la norme de norme ANSI qui inclut tous les types de brides, la norme d'AWWA entoure seulement les types suivants de la bride d'anneau de brides c.-à-d. –, du type bride de hub, de la bride aveugle, et de brides filetées de fer.

Les caractéristiques dressent une carte des brides d'AWWA C207

AWWA C207 bride diagramme de taille ″ de 1/2 (15 NOTA:) au ″ 48 (1200NB) DN10~DN5000
AWWA C207 bride des normes ANSI/ASME B16.5, B16.47 la série A et le B, B16.48, BS4504, BS 10, EN-1092, DIN, norme ANSI bride, ASME bride, les BS bride, DIN bride, en bride, la bride de GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1,
API7S-15, API7S-43, API605, EN1092
UNI 6Bar 10Bar 16Bar 25Bar 40Bar
En 6Bar 10Bar 16Bar 25Bar 40Bar
AWWA C207 bride norme ANSI d'estimation de pression Classe 150 livres, 300 livres, 600 livres, 900 livres, 1500 livres, 2500 livres
AWWA C207 bride calcul de pression dans le DIN 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64
JIS 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
Certificats d'essai En 10204/3.1B
Les matières premières délivrent un certificat
Rapport 100% des essais de radiographie
Rapport d'inspection de tiers, etc.
Revêtement La peinture noire d'huile, l'immersion transparente, à froid et chaude de peinture antirouille, galvanisée, jaune ont galvanisé
La plupart des types communs de brides d'AWWA C207 forgé/fileté/a vissé/plat
Technique de production
  • forgé, soumis à un traitement thermique et usiné
Reliez le type type de visage de bride Le visage augmenté (rf), Ring Type Joint (RTJ), le visage plat (FF), grand hommes-femmes (LMF), assemblent le visage (LJF), petit hommes-femmes à clin (SMF), petite langue, grande langue et cannelure, cannelure
Conception spéciale Selon votre dessin



As, norme ANSI, les BS, DIN et JIS
15 NOTA: (″ de 1/2) à 200 NOTA: (″ 8)
Égal et configurations de réduction

Origine Europe indienne/occidentale/Japon/Etats-Unis/coréen
Fabricant de Norme ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, en, SABS, NFE etc.
Brides d'AWWA C207 : - Bride des BS, bride d'en, bride d'api 6A, bride de norme ANSI, bride d'ASME, bride DIN, EN1092-1 bride, bride d'UNI, bride de JIS/KS, BS4504 bride, bride de gigaoctet,
Bride d'AWWA C207, bride de GOST, bride de livre par pouce carré



  • B.S : BS4504, BS3293, BS1560, BS10
  • As 2129 : Tableau D ; Tableau E ; Tableau H
  • Série A de la norme ANSI B16.5, de la norme ANSI B16.47 et B, MSS SP44, asa, API-605, AWWA, dessins faits sur commande
  • Norme ANSI : NORME ANSI B16.5, NORME ANSI B16.47 (API605), MSS SP44, NORME ANSI B16.36, NORME ANSI B16.48
  • NORME ANSI B16.5, NORME ANSI B16.47, MSS SP44, NORME ANSI B16.36, NORME ANSI B16.48
  • Norme américaine (norme ANSI)
  • Allemand (DIN)
  • Norme britannique (BS)
  • DIN : DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, brides DIN 2638 AWWA C207
  • L'autre norme : AWWA C207 ; EN1092-1, GOST12820, JIS B2220 ; KS B1503, SABS1123 ; NFE29203 ; UNI2276
Essai Spectrographe à lecture directe, machine d'essai hydrostatique, détecteur de rayon X, détecteur trasonic de faille d'UI, détecteur de particules magnétiques
Équipement Machine de presse, machine à cintrer, poussant la machine, la machine taillante électrique, sablant la machine etc.



Matériel disponible des brides d'AWWA C207

Acier au carbone
  • ASTM A105
  • ASME SA105
  • DIN 1,0402
  • DIN 1,0460
  • DIN 1,0619
  • ASTM A105N
  • ASME SA105N
  • ASTM A350 LF2
  • ASME SA350
  • Haut CS ASTM A694 de rendement
Acier inoxydable
  • ASTM A182 F304
  • ASTM A182 F304L
  • ASTM A182 F316
  • ASTM A182 F316L
  • ASTM A182 F317
  • ASTM A182 F317L
  • ASTM A182 F321
  • ASTM A182 F321H
  • ASTM A182 F347
  • ASTM A182 F347H
Acier allié
  • ASTM A182 F5
  • ASTM A182 F9
  • ASTM A182 F11
  • ASTM A182 F22
  • ASTM A182 F91
Inconel
  • Inconel 600
  • Inconel 601
  • Inconel 625
  • Inconel 718
  • Inconel x750
Cuivre T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200,
C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc.
Nickel de cuivre Nickel de cuivre 90/10 (C70600), nickel 70/30 (C71500), UNS C71640 de Cupro
Laiton 3602 / 2604/H59/H62/etc.
Hastelloy Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel Monel 400 no. N04400), Monel 500 (no. N05500 (d'UNS d'UNS)
Alliage 20 Alliage de Carpenter® 20, alliage 20Cb-3
En aluminium 5052 /6061/ 6063/2017/7075/etc.
Nickel Nickel 200, nickel 201
Duplex S31803 / S32205 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61
Duplex superbe S32750 / S32760 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61
Incoloy Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Smo SMO 254/6Mo, UNS S31254, DIN 1,4547
Nimonic Nimonic 75, Nimonic 80A, Nimonic 90
L'autre matériel Bronze de bidon, bronze d'Alumunum, bronze d'avance
Titane
  • ASTM B381 gr. titanique 1
  • ASTM B381 gr. titanique 2
  • ASTM B381 gr. titanique 4
  • ASTM B381 gr. titanique 5
  • ASTM B381 gr. titanique 7
Courant une gamme étendue de brides d'AWWA C207, fabricant de brides d'extenseur d'AWWA C207

Dimensions des brides d'AWWA C207

Taille de Nom   Épaisseur   Perçage Poids
OD Chaussure sans lacets Aveugle Trou Cercle des boulons Diamètre de trou No. trous Chaussure sans lacets Aveugle
T T B C
4 10,00 1,130 1,130 4,57 7,88 0,875 8 18 25
5 11,00 1,210 1,210 5,66 9,25 0,875 8 22 33
6 12,50 1,310 1,310 6,73 10,62 0,875 12 30 46
8 15,00 1,310 1,310 8,73 13,00 1,000 12 40 66
10 17,50 1,500 1,500 10,88 15,25 1,125 16 56 102
12 20,50 1,630 1,630 12,88 17,75 1,250 16 83 152
14 23,00 1,940 1,940 14,19 20,25 1,250 20 128 228
16 25,50 2,140 2,140 16,19 22,50 1,375 20 167 310
18 28,00 2,250 2,250 18,19 24,75 1,375 24 204 392
20 30,50 2,330 2,330 20,19 27,00 1,375 24 247 482
22 33,00 2,500 2,500 22,19 29,25 1,375 24 307 606
24 36,00 2,690 2,690 24,19 32,00 1,625 24 388 776
26 38,25 3,000 3,000 26,19 34,50 1,875 28 451 977
28 40,75 3,130 3,130 28,19 37,00 1,875 28 532 1156
30 43,00 3,150 3,166 30,19 39,25 1,875 28 586 1303
32 45,25 3,250 3,332 32,19 41,50 1,875 28 657 1518
34 47,50 3,380 3,475 34,19 43,50 1,875 28 741 1745
36 50,00 3,460 3,671 36,19 46,00 2,125 32 802 2042
38 52,25 3,500 3,815 38,19 48,00 2,125 32 874 2317
40 54,25 3,630 3,982 40,19 50,25 2,125 36 937 2608
42 57,00 3,810 4,171 42,19 52,75 2,125 36 1103 3015
44 59,25 4,000 4,338 44,19 55,00 2,125 36 1237 3388
46 61,50 4,130 4,505 46,19 57,25 2,125 40 1344 3791
48 65,00 4,500 4,781 48,19 60,75 2,125 40 1718 4494
