Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: XF
Certification: ISO, CE
Numéro de modèle: XF-FLANGE058
Conditions de paiement et expédition:
Quantité de commande min: 2Tons
Prix: USD1580/TON TO USD2640/TON
Détails d'emballage: Caisses et palettes de contreplaqué
Délai de livraison: 10-45 jours
Conditions de paiement: L/C, D/P, T/T
Capacité d'approvisionnement: 5000TONS/MONTH

96" 150# à la BRIDE EN1092-1 DIN SS304 FORGÉ par BRIDES SS316L de l'ACIER INOXYDABLE 6000#

description de
Norme: LA NORME ANSI B16.5, LA NORME ANSI B16.47A, LA NORME ANSI B16.47B, AWWA CLASSENT D, DIN, EN1092-1 type: LA BRIDE DE WN, AINSI LA BRIDE, BRIDE AVEUGLE, BRIDE DE COMMUTATEUR, BRIDE DE PLAT, ASSEMBLENT LA BR
Taille: 1/2 » À 80", 0,5 POUCES À 80 POUCES Préparation de surface: PEINTURE NOIRE, PEINTURE JAUNE, GALVANISANT, HUILE ANTIROUILLE
BRIDE DE SCELLAGE DE VISAGE: VISAGE AUGMENTÉ (RF), VISAGE PLAT (FF), TYPE COMMUN D'ANNEAU (RTJ) Paquet: Dignes caisses/palettes de contreplaqué de mer
Terme des prix: GOUSSET, CAF, CFR Période de production: moins que 60tons dans 30days, davantage que 60tons 50days
Certificat: LE PED, OIN Matériel: ACIER INOXYDABLE SS316/L SS304/L
Surligner:

BRIDE EN1092-1 DE L'ACIER INOXYDABLE 6000#

,

LE DIN BRIDE SS304 FORGÉ SS316L

,

96" 150# BRIDE EN1092-1

LA NORME DE LA BRIDE EN1092-1 DIN D'ACIER INOXYDABLE BRIDE BRIDE FORGÉE DE SS304 SS316L

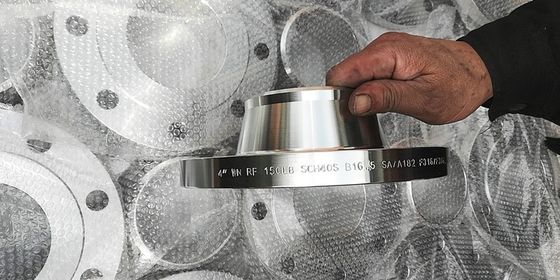

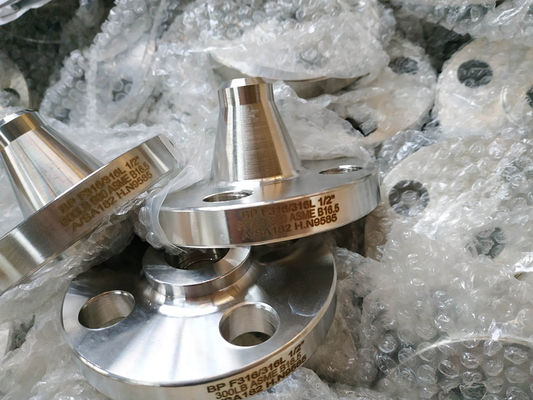

La bride de cou de soudure est conçue pour joindre un système sifflant par la soudure bout à bout. Le hub, ou le cou, transfèrent les efforts dans le tuyau pour réduire des concentrations de contrainte élevées. Le trou de la bride de cou de soudure assortit le trou de tuyau.
La bride de cou de soudure est typiquement équipée de visage augmenté (rf), de visage plat (FF), ou de type le visage de joint (RTJ) d'anneau. Quand un visage augmenté est nécessaire pour la bride de cou de soudure, la taille standard est 1/16 » pour les brides aveugles sous 400#. Pour la bride aveugle de 400# et, la bride aveugle standard a soulevé la taille de visage est 1/4".
Le fabricant Duwa Piping de bride de cou de soudure peut fournir pour souder des brides de cou dans toutes les catégories, spécifications et tailles de matériaux. La tuyauterie de Duwa ont une certaine bride de cou de soudure de la livraison d'actions et de boîte en 3 jours.
Caractéristiques :
Taille : 1/2 » à 96".
Visage de bride : Visage augmenté (rf), visage plat (FF), Ring Type Joint (RTJ), T&G.
Pression de bride : PN6-PN63, 150#--6000#
Programme : SCH40/XS, NORME.
Matériel :
Acier au carbone : ASTM A105.
À basse température : ASTM A350 LF1 LF2 CL1/CL2, LF3 CL1/CL2.
Acier inoxydable : ASTM A182 F304/304L, F316/316L, F321.




TAILLE MATÉRIEL TYPE DE BRIDE
1/2 » - 80" Acier inoxydable bride de cou de soudure
Glissement sur la bride
bride de soudure de prise
LAP Joint Flange
Bride filetée

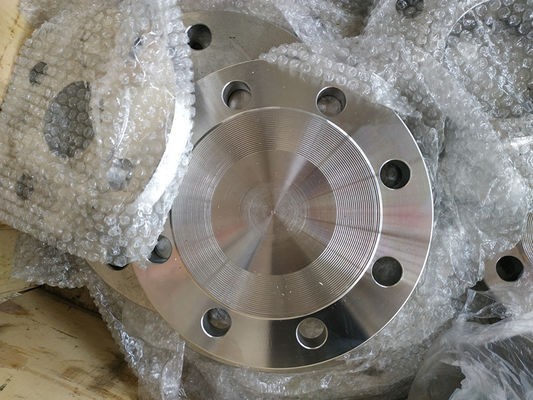

bride aveugle
ACIER AU CARBONE, ACIER INOXYDABLE bride de cou de soudure
Glissement sur la bride
bride de soudure de prise
LAP Joint Flange
Bride filetée
bride aveugle
Visage de scellage des brides Rf avec la finition dentelée
FF avec 3 lignes de flottaison
FF avec des finis lisses
RTJ (Ring Joint Type)
FF avec la finition dentelée
Rf avec des lignes de flottaison



Nom : Le rf a forgé le glissement en acier sur la bride.
Type : Glissement sur la bride.
Matériel : ASTM A105, a forgé l'acier.
Visage : Rf.
Norme : EN1092-1.
Pression : PN16.
Taille : DN200 (8 pouces).
Finition extérieure : Peinture noire.
A105 a forgé le glissement en acier sur la bride, DN200, PN16 - bride de Landee
Bride
Diam. normal.
O.D. Flange Thk. De la minute de bride Diam.
de
Hub
Diamètre de visage augmenté Longueur Hub.Y Trou Diam.
du boulon
Cercle
Diam.
du boulon
Trous
Nombre
des boulons
Diam. de
Boulons
(pouce)
Kilogramme Livre
pouce DN O C X G Y B Puisque LE BH MILLIARD LE BD
1/2 » 15 89,00 11,20 30,20 35,10 15,70 22,40 60,50 15,80 4 1/2 » 0,4 0,9
3/4" 20 98,50 12,70 38,10 42,90 15,70 27,70 69,90 15,80 4 1/2 » 0,7 1,5
1" 25 108,00 14,20 49,30 50,80 17,50 34,50 79,30 15,80 4 1/2 » 0,8 1,8
1-1/4 » 32 117,50 15,70 58,70 63,50 20,60 43,20 88,90 15,80 4 1/2 » 1,2 2,6
1-1/2 » 40 127,00 17,50 65,00 73,20 22,40 49,50 98,60 15,80 4 1/2 » 1,4 3,1
2" 50 152,50 19,10 77,70 91,90 25,40 62,00 120,70 19,10 4 5/8" 2,2 4,8
2-1/2 » 65 178,00 22,40 90,40 104,60 28,40 74,70 139,70 19,10 4 5/8" 3,5 7,7
3" 80 190,50 23,90 108,00 127,00 30,20 90,70 152,40 19,10 4 5/8" 3,8 8,4
3-1/2 » 90 216,00 23,90 122,20 139,70 31,80 103,40 177,80 19,10 8 5/8" 5 11
4" 100 228,50 23,90 134,90 157,20 33,30 116,10 190,50 19,10 8 5/8" 5,6 12,3
5" 125 254,00 23,90 163,60 185,70 36,60 143,80 215,90 22,40 8 3/4" 6,5 14,3
6" 150 279,50 25,40 192,00 215,90 39,60 170,70 241,30 22,40 8 3/4" 8,1 18
8" 200 343,00 28,40 246,10 269,70 44,50 221,50 298,50 22,40 8 3/4" 13 28,6
10" 250 406,50 30,20 304,80 323,90 49,30 276,40 362,00 25,40 12 7/8" 18,4 40
12" 300 482,50 31,80 365,30 381,00 55,60 327,20 431,80 25,40 12 7/8" 28,5 63
14" 350 533,50 35,10 400,10 412,80 57,20 359,20 476,30 28,50 12 1" 37,5 83
16" 400 597,00 36,60 457,20 469,90 63,50 410,50 539,80 28,50 16 1" 44,5 98
18" 450 635,00 39,60 505,00 533,40 68,30 461,80 577,90 31,80 16 1 1/8" 54 119
20" 500 698,50 42,90 558,80 584,20 73,20 513,10 635,00 31,80 20 1 1/8" 72 158
24" 600 813,00 47,80 663,40 692,20 82,60 616,00 749,30 35,10 20 1 1/4" 95

209



96" 150# à la BRIDE EN1092-1 DIN SS304 FORGÉ par BRIDES SS316L de l'ACIER INOXYDABLE 6000# 1



96" 150# à la BRIDE EN1092-1 DIN SS304 FORGÉ par BRIDES SS316L de l'ACIER INOXYDABLE 6000# 2



96" 150# à la BRIDE EN1092-1 DIN SS304 FORGÉ par BRIDES SS316L de l'ACIER INOXYDABLE 6000# 3
