Détails sur le produit:
|
| Produit: | Forge de la bride de tuyau d'acier | Norme: | BS4504, BS10 TABLE D, |
|---|---|---|---|
| Type de bride: | 101 plat, 105 aveugles, 111 cou de soudure, glissement 112 dessus, 113 filetés | Pression: | PN6 ; PN10 ; PN16 ; PN25 ; PN40 ; PN63 ; PN100 ; PN160 |
| Matériel: | acier au carbone A105, C22.8 ; Acier inoxydable 304/304L, 316/316L | revêtement antirouille: | La peinture jaune d'or de couleur, peinture noire, immersion chaude a galvanisé |
| Classe de grandeur: | DN10-2000 ; 1/2 » à 80" | ||
| Surligner: | Bride BS4504 de tuyau d'acier de pièce forgéee DIN,EN1092-1 bride BS4504 PN16,Bride de soudure du cou A105 C22.8 |
||
Bride en acier BS4504 EN1092-1 DIN

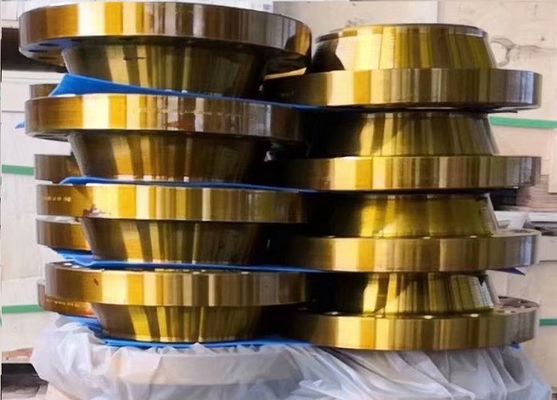

Cou de soudure A105 de la bride BS4504 PN16
BS4504 standard métrique britannique est maintenant obsolète et remplacé par l'édition 09-2008 d'EN1092- pour les brides en acier qui aussi norme des incorportes DIN. Le perçage de bride dans EN1092-1 sont généralement identique que BS4504 et DIN2501 mais EN1092--1 couvre un éventail. Bien que les BS 4504 soient obsolescents, il reste en service pour les dimensions de faible puissance, brides d'acier inoxydable d'économie dans les applications où la résistance à la corrosion et l'hygiène, plutôt que des hautes pressions et des températures, sont les considérations primaires. Tables des BS 4504 au-dessous de détail les dimensions standard applicables de PN6, de PN10, de PN25 et de PN40.
| Type de bride | |

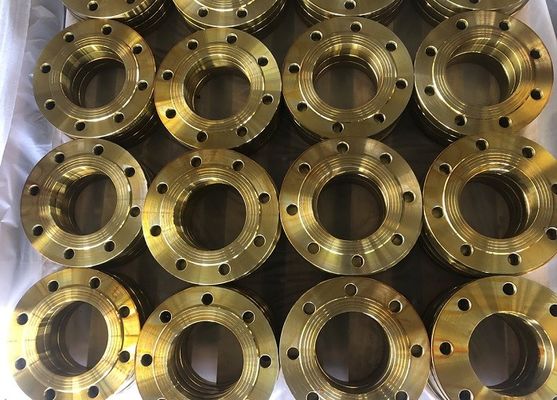

| Bride de plat | EN1092-1 type 01 |
| DIN2573 DIN2576 DIN2502 DIN2503 DIN2543 | |
| BS4504 type 101 | |
| Bride de soudure de cou | EN1092-1 type 11 |
| DIN2631 DIN2632 DIN2633 DIN2635 DIN2637 | |
| BS4504 type 111 | |

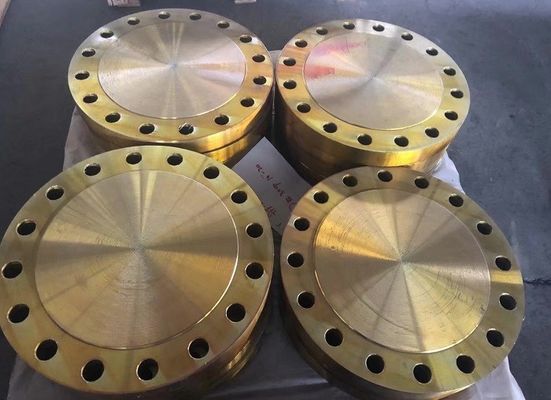

| Bride aveugle | EN1092-1 type 05 |
| DIN2527 | |
| BS4504 type105 | |

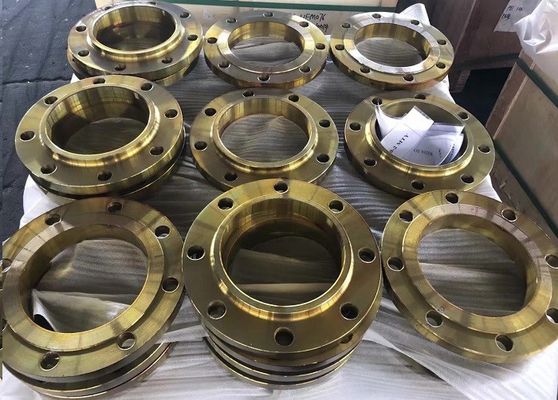

| Glissement sur le flagne hubbed | EN1092-1 type 12 |
| BS4504 type 112 | |
| Bride filetée | EN1092-1 type 13 |
| DIN2566 | |
| BS4504 type 113 | |
| Bride lâche | EN1092-1 type 02 |
| DIN 2642 | |
Classe de grandeur : DN15-DN3000
Pression : PN6 ; PN10 ; PN16 ; PN25 ; PN40 ; PN63 ; PN100 ; PN160 ; PN200 ; PN250
Bridez en faisant face au type :
Matériel :
en 10222-2 P235GH d'acier au carbone ; P245GH (1,0352) ; P250GH (1,0460) ; P280GH (1,0426) P355GH (1,0473) ; S235JR (1,0038) ; S275JR (1,0044) ; S355JR (1,0045) ; ST37.2 ; A105 ;
Acier inoxydable ASTM A182 F304/304L ; F316/316L ; F321 ; F51 ; 1,4301 ; 1,4307 ; 1,4401 ; 1,4404
Revêtement pour le matériel d'acier au carbone :
huile de preuve de rouille ; peinture noire ; l'immersion chaude a galvanisé ; électrique galvanisé ; résine colorée d'ethoxyline ;
Processus de fabrication : Pièce forgéee chaude
Emballage : le seaworth plywooden le cas et la palette
Certificat : OIN 9001 ; LE PED ; OE AD2000 ; MTC de matière première ; MTC de produit
| DN | Diamètre extérieur | Diamètre de cercle des boulons | Diamètre de trou de boulon | Nombre de boulon | En dehors du diamètre du cou | Diamètres de trou | Épaisseur de bride | Longueur | Diamètres de cou | ||||
| F | B1 | C1 | C | C2 | D | D1 | M | N | |||||
| 10 | 90 | 60 | 14 | 4 | 17,2 | 18,0 | 14 | 16 | 16 | 22 | 35 | 28 | 30 |
| 15 | 95 | 65 | 14 | 4 | 21,3 | 22,0 | 14 | 16 | 16 | 22 | 38 | 32 | 35 |
| 20 | 105 | 75 | 14 | 4 | 26,9 | 27,5 | 16 | 18 | 18 | 26 | 40 | 40 | 45 |
| 25 | 115 | 85 | 14 | 4 | 33,7 | 34,5 | 16 | 18 | 18 | 28 | 40 | 46 | 52 |
| 32 | 140 | 100 | 18 | 4 | 42,4 | 43,5 | 18 | 18 | 18 | 30 | 42 | 56 | 60 |
| 40 | 150 | 110 | 18 | 4 | 48,3 | 49,5 | 18 | 18 | 18 | 32 | 45 | 67 | 70 |
| 50 | 165 | 125 | 18 | 4 | 60,3 | 61,5 | 20 | 18 | 18 | 28 | 45 | 74 | 84 |
| 65 | 185 | 145 | 18 | 8 | 76,1 | 77,5 | 20 | 18 | 18 | 32 | 45 | 92 | 104 |
| 80 | 200 | 160 | 18 | 8 | 88,9 | 90,5 | 20 | 20 | 20 | 34 | 50 | 105 | 118 |
| 100 | 220 | 180 | 18 | 8 | 114,3 | 116,0 | 22 | 20 | 20 | 40 | 52 | 131 | 140 |
| 125 | 250 | 210 | 18 | 8 | 139,7 | 141,5 | 22 | 22 | 22 | 44 | 55 | 156 | 168 |
| 150 | 285 | 240 | 22 | 8 | 168,3 | 170,5 | 24 | 22 | 22 | 44 | 55 | 184 | 195 |
| 200 | 340 | 295 | 22 | 12 | 219,1 | 221,5 | 26 | 24 | 24 | 44 | 62 | 235 | 246 |
| 250 | 405 | 355 | 26 | 12 | 273,0 | 276,5 | 29 | 26 | 26 | 46 | 68 | 292 | 298 |
| 300 | 460 | 410 | 26 | 12 | 323,9 | 327,5 | 32 | 28 | 28 | 46 | 68 | 342 | 350 |
| 350 | 520 | 470 | 26 | 16 | 355,6 | 359,5 | 35 | 30 | 30 | 57 | 68 | 385 | 400 |
| 400 | 580 | 525 | 30 | 16 | 406,4 | 411,0 | 38 | 32 | 32 | 63 | 85 | 440 | 456 |
| 450 | 640 | 585 | 30 | 20 | 457,0 | 462,0 | 42 | 34 | 40 | 68 | 83 | 488 | 502 |
| 500 | 715 | 650 | 33 | 20 | 508,0 | 513,5 | 46 | 36 | 44 | 73 | 84 | 542 | 559 |
| 600 | 840 | 770 | 36 | 20 | 610,0 | 616,5 | 55 | 40 | 54 | 83 | 88 | 642 | 658 |
| 700 | 910 | 840 | 36 | 24 | 711,0 | Pour être spécifié par l'acheteur | 63 | 40 | 58 | 83 | 104 | 746 | 760 |
| 800 | 1025 | 950 | 39 | 24 | 813,0 | 74 | 41 | 62 | 90 | 108 | 850 | 864 | |
| 900 | 1125 | 1050 | 39 | 28 | 914,0 | 82 | 48 | 64 | 94 | 118 | 950 | 968 | |
| 1000 | 1255 | 1170 | 42 | 28 | 1016,0 | 90 | 59 | 68 | 100 | 137 | 1052 | 1072 | |
